М.В. Воробьёв
Древняя Япония: историко-археологический очерк.
// М.: Издательство восточной литературы, 1958. 183 с.
Альбом рисунков [ вклейка: 30 таблиц и карта ]
|
Рис. I. Каменные орудия палеолитического (№ 1-2) и мезолитического (№ 3-16) типов:
1 — чоппер; 2 — крупный скребок; 3 — ручное рубило; 4-6, 11 — ножевидные пластинки, 7-10 — мелкий кремнёвый инвентарь; 12 — обсидиановый скребок; 13-14 — проколки; 15-16 — наконечники стрел (№ 1-2 из Гонгэяма, № 3-11 из Ивадзуку. № 12, 15-16 — культура Моро, № 13-14 — культура Уэнодайра, №. 1-2 no Maringer, 1956, 1956а, № 13-16 по Sugihara, 1953).
(Открыть Рис. I в новом окне)
|
|
Рис. II. Неолит. Период протодзёмон. Культуры Инаридай, Кодзандзи, Тадо I:
1-4 — топоры и тёсла из андезита из Инаридай; 5 — остродонный сосуд; 6-7 — керамика типа Кодзандзи; 8-11 — керамика из Тадо; № 12-15 керамика из Тамукэяма (№ 1-4, 6-15 по Groot, 1951, № 5 по «Select Specimens», 1951).
(Открыть Рис. II в новом окне)
|
|

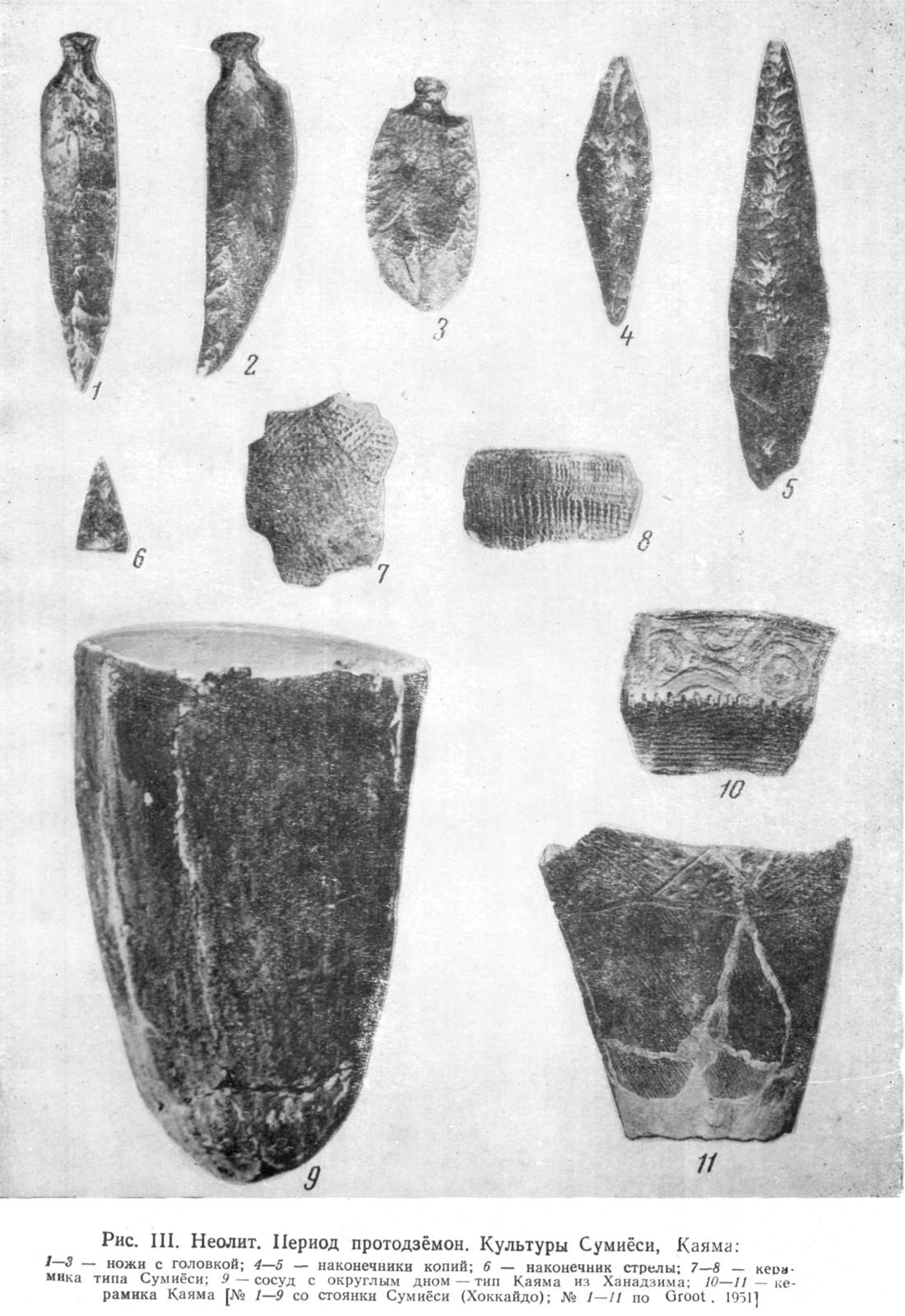

Рис. III. Неолит. Период протодзёмон. Культуры Сумиёси, Каяма:
1-3 — ножи с головкой; 4-5 — наконечники копий; 6 — наконечник стрелы; 7-8 — керамика типа Сумиёси; 9 — сосуд с округлым дном — тип Каяма из Ханадзима; 10-11 — керамика Каяма [№ 1-9 со стоянки Сумиёси (Хоккайдо); № 1-11 по Groot, 1951].
(Открыть Рис. III в новом окне)
|
|

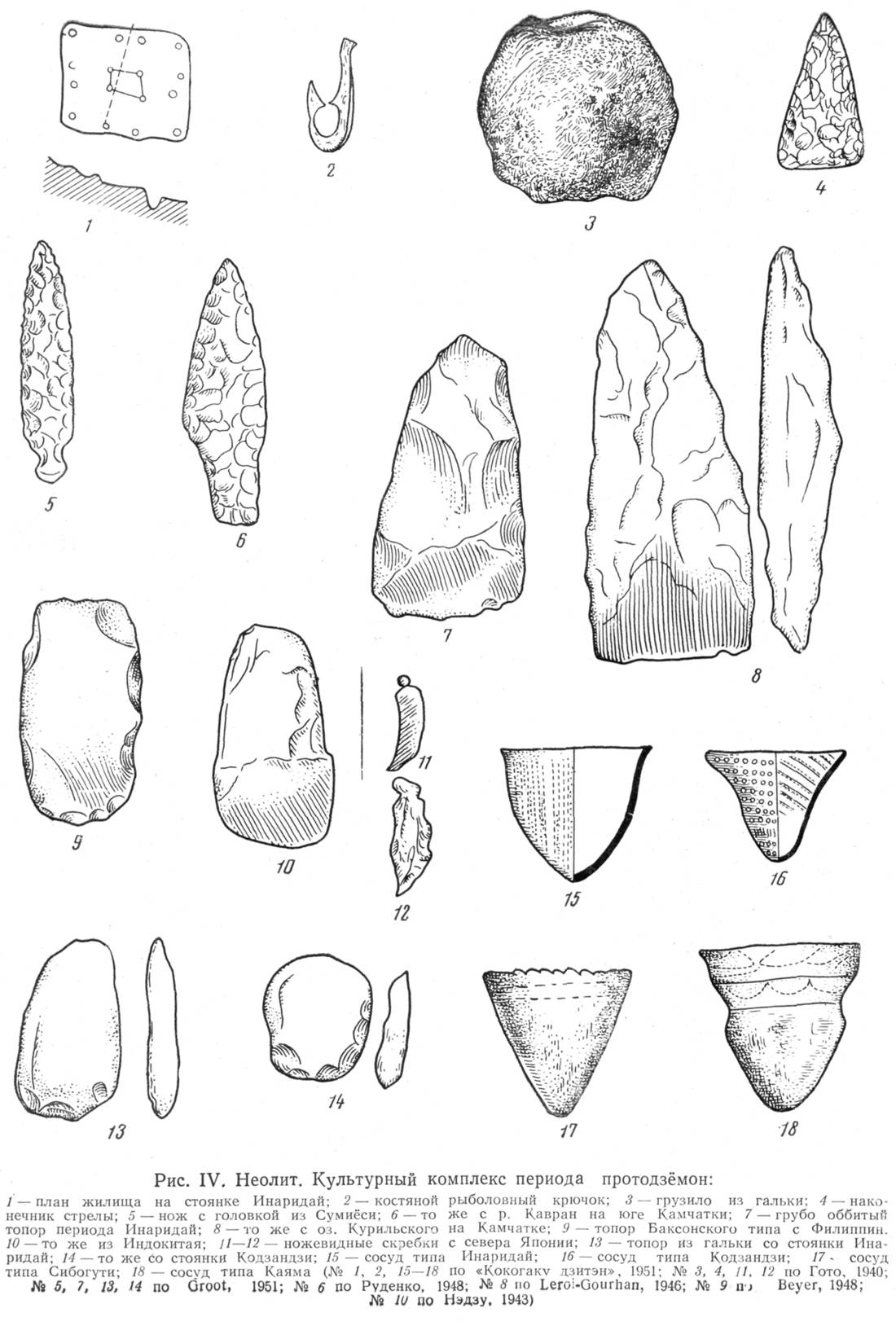

Рис. IV. Неолит. Культурный комплекс периода протодзёмон:
1 — план жилища на стоянке Инаридай; 2 — костяной рыболовный крючок; 3 — грузило из гальки; 4 — наконечник стрелы; 5 — нож с головкой из Сумиёси; 6 — то же с р. Кавран на юге Камчатки; 7 — грубо оббитый топор периода Инаридай; 8 — то же с оз. Курильского на Камчатке; 9 — топор Баксонского типа с Филиппин. 10 — то же из Индокитая; 11-12 — ножевидные скребки с севера Японии; 13 — топор из гальки со стоянки Инаридай; 14 — то же со стоянки Кодзандзи; 15 — сосуд типа Инаридай; 16 — сосуд типа Кодзандзи; 17 — сосуд типа Сибогути; 18 — сосуд типа Каяма (№ 1, 2, 15-18 по «Кокогаку дзитэн», 1951; № 3, 4, 11, 12 по Гото, 1940; № 5, 7, 13, 14 по Groot, 1951; № 6 по Руденко, 1948; № 8 по Leroi-Gourhan, 1946; № 9 по Beyer, 1948; № 10 по Нэдзу, 1943).
(Открыть Рис. IV в новом окне)
|
|
Рис. V. Неолит. Период раннего дзёмона. Культуры Кикуна, Сэкияма, Курохама:
1-2 — грубо оббитые орудия периода Кикуна; 3 — сосуд типа Сэкияма из Камифукуика; 4, 7, 8 — костяные изделия из Тохоку; 5 — глиняная женская статуэтка из Корэкава. 5 — сосуд из Сэкияма; 9 — сосуд типа Курохама из Накай (№ 1, 2, 4, 5. 7, 8 по «Нихон кокогаку дзуроку», 1953; № 3, 6 по Groot, 1951).
(Открыть Рис. V в новом окне)
|
|

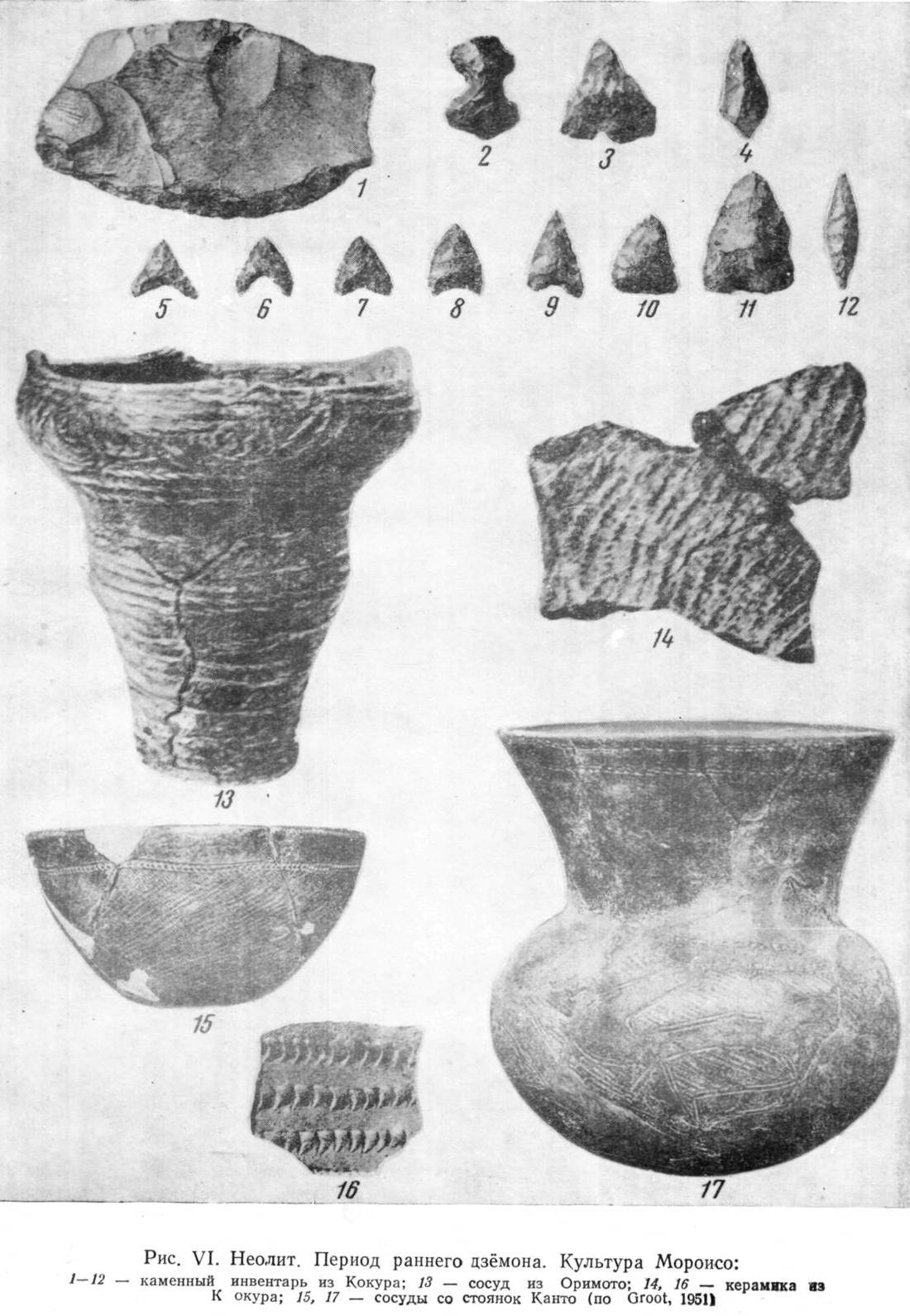

Рис. VI. Неолит. Период раннего дзёмона. Культура Мороисо:
1-12 — каменный инвентарь из Кокура; 13 — сосуд из Оримото; 14, 16 — керамика аз Кокура; 15, 17 — сосуды со стоянок Канто (по Groot, 1951).
(Открыть Рис. VI в новом окне)
|
|
Рис. VII. Неолит. Культурный комплекс периода раннего дзёмона:
1 — план жилища из нижнего слоя стоянки Ханацуми; 2 — ступка; 3-4 — скребки с головкой; 5 — каменный топор; 6 — коммаобразная бусина; 7 — скрипкообразный топор из Жэхэ (Сев. Китай); 8 — то же из Ляодуна (Южная Маньчжурия); 9 — то же из Центральной Японии; 10 — костяная булавка с резной головкой; 11 — плечиковый топор; 12-13 — сосуды типа Мороисо; 14 — баночные сосуды из нижнего слоя Кацудзака; 15 — сосуд с Хоккайдо; 16 — сосуд с острова Симушир (Курильский архипелаг); 17 — сосуд типа Сэкияма; 18 — сосуд типа Курохама; 19 — раковинный браслет (№ 1, 5, 12-14, 17-19 по «Кокогаку дзитэн, 1951; № 2-4, 10-11 по Гото, 1940; № 7-9, 15, 16 по Leroi-Gourhan, 1946).
(Открыть Рис. VII в новом окне)
|
|
Рис. VIII. Неолит. Период среднего дзёмона. Каменные изделия культур Кацудзака, Отамадай, Убаяма:
1 — наконечник копья; 2-4 — оббитые каменные топоры из Тёдзягахара: 5 — четырёхгранный топор со следами шлифовки из Тёдзягахара; 6 — наконечник стрелы из Нарисима; 7 — каменное изображение фаллоса из Тёдзягахара; 8 — зернотёрка из Куробо; 9 — «сечка» из Куробо; 10 — шило из Тёдзягахара (№ 1 по «Нихои кокогаку дзуроку», 1953; № 2-10 по Groot, 1951).
(Открыть Рис. VIII в новом окне)
|
|

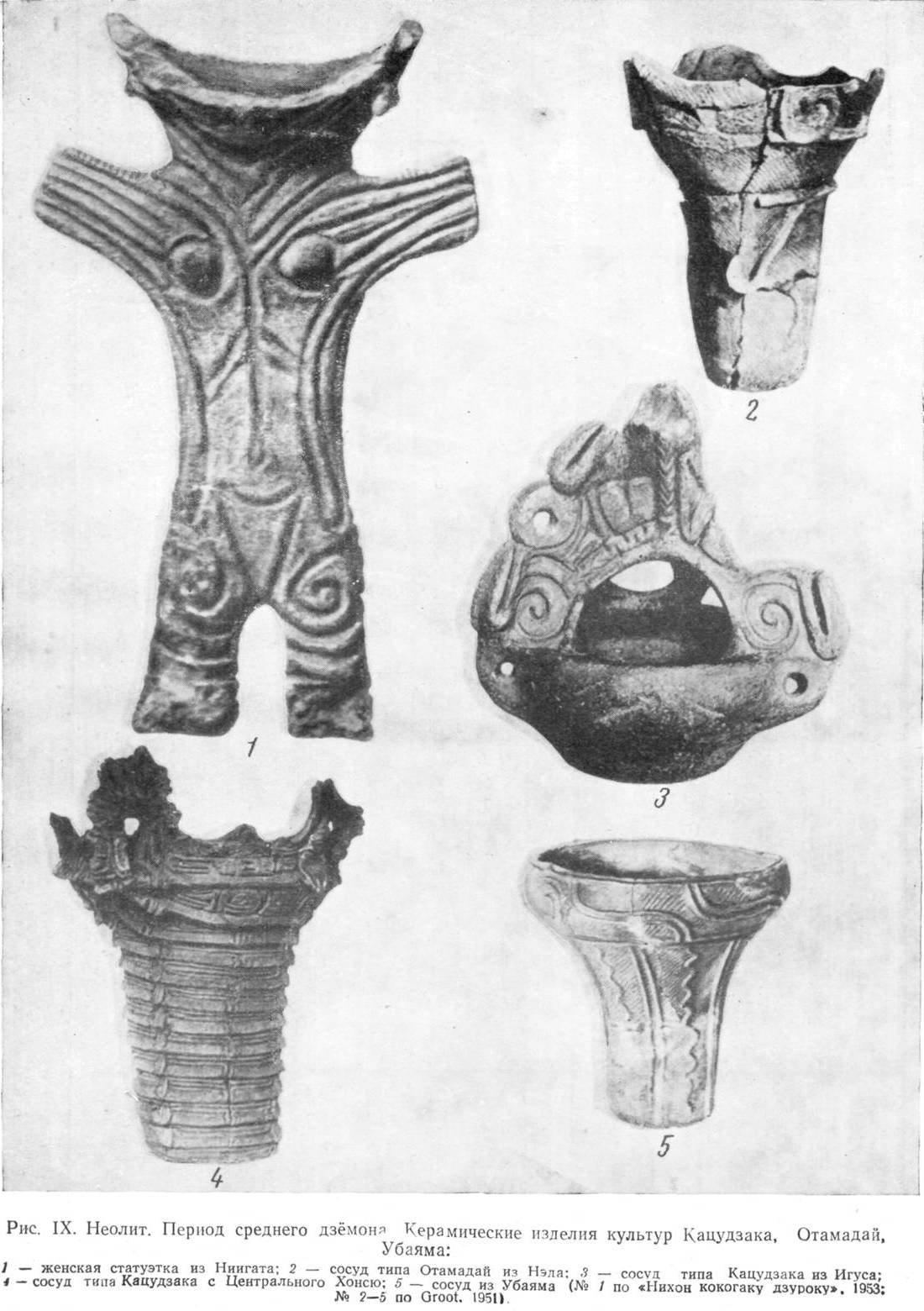

Рис. IX. Неолит. Период среднего дзёмона. Керамические изделия культур Кацудзака, Отамадай, Убаяма:
1 — женская статуэтка из Ниигата; 2 — сосуд типа Отамадай из Нэла; 3 — сосуд типа Кацудзака из Игуса; 4 — сосуд типа Кацудзака с Центрального Хонсю; 5 — сосуд из Убаяма (№ 1 по «Нихон кокогаку дзуроку». 1953; № 2-5 по Groot. 1951).
(Открыть Рис. IX в новом окне)
|
|

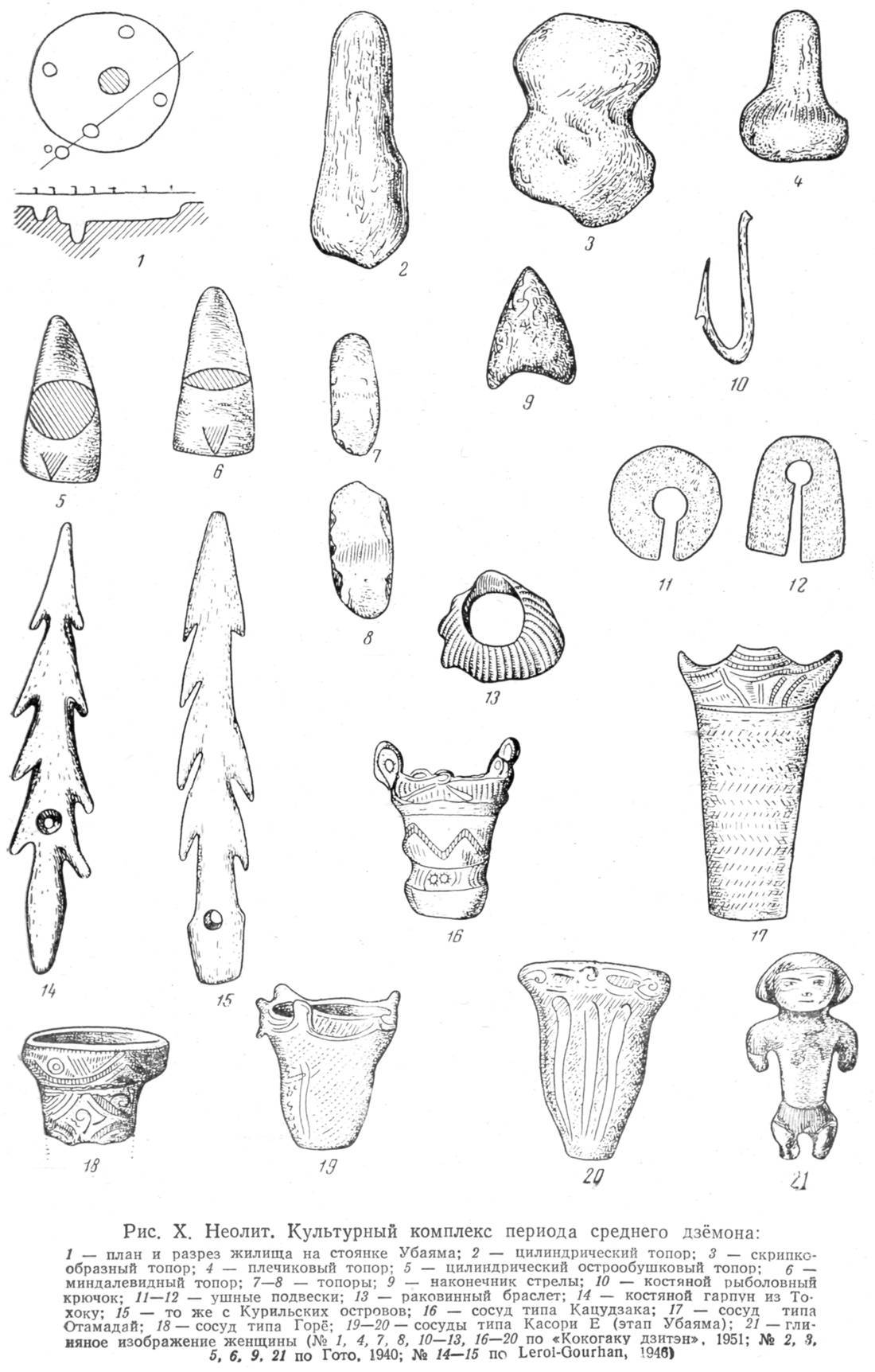

Рис. X. Неолит. Культурный комплекс периода среднего дзёмона:
1 — план и разрез жилища на стоянке Убаяма; 2 — цилиндрический топор; 3 — скрипкообразный топор; 4 — плечиковый топор; 5 — цилиндрический острообушковый топор; 5 — миндалевидный топор; 7-8 — топоры; 9 — наконечник стрелы; 10 — костяной рыболовный крючок; 11-12 — ушные подвески; 13 — раковинный браслет; 14 — костяной гарпун из Тохоку; 15 — то же с Курильских островов; 16 — сосуд типа Кацудзака; 17 — сосуд типа Отамадэй; 18 — сосуд типа Горё; 19-20 — сосуды типа Касори Е (этап Убаяма); 21 — глиняное изображение женщины (№ 1, 4, 7, 8, 10-13, 16-20 по «Кокогаку дзитэн», 1951; № 2, 3, 5, 6, 9, 21 по Гото, 1940; № 14-15 по Leroi-Gourhan, 1948).
(Открыть Рис. X в новом окне)
|
|
Рис. XI. Неолит. Период позднего дзёмона. Культуры Хориноути, Омори:
1-6 — наконечники стрел из Тэра; 7 — плечиковый топор из Хабиро; 8 — топор с желобком типа Хориноути; 9 — палица типа Хориноути; 10 — скрипкообразный топор культуры Хориноути; 11 — сосуд типа Хориноути; 12 — сосуд типа Омори; 13 — сосуд типа Хорнноути из Арадати (по Groot, 1951).
(Открыть Рис. XI в новом окне)
|
|
Рис. XII. Неолит. Культурный комплекс периода позднего дзёмона:
1 — план землянки с мощёным полом на стоянке Хориноути; 1-3 — наконечники стрел; 4 — палица; 5 — прямоугольный топор из Японии; 6 — то же из пров. Чжэцзян в Китае; 7 — то же из Ляодуна в Маньчжурии; 8 — костяной наконечник стрелы; 9 — костяной рыболовный крючок; 10 — поворотные гарпуны; 11 — каменная сечка (сэйрюто); 12 — костяная булавка с резной головкой; 13 — топор с желобком; 14 — глиняное ушное украшение; 15 — сосуд типа Хориноути; 16 — сосуд типа Касори В; 17 — сосуд типа Ангё I: 18 — глиняная статуэтка (№ 1, 4, 9-11, 15-17 по «Кокогаку дзитэн», 1951; № 2-3, 8, 12-14, 16 по Гото, 1940; № 5-7 no Leroi-Gourhan, 1946).
(Открыть Рис. XII в новом окне)
|
|

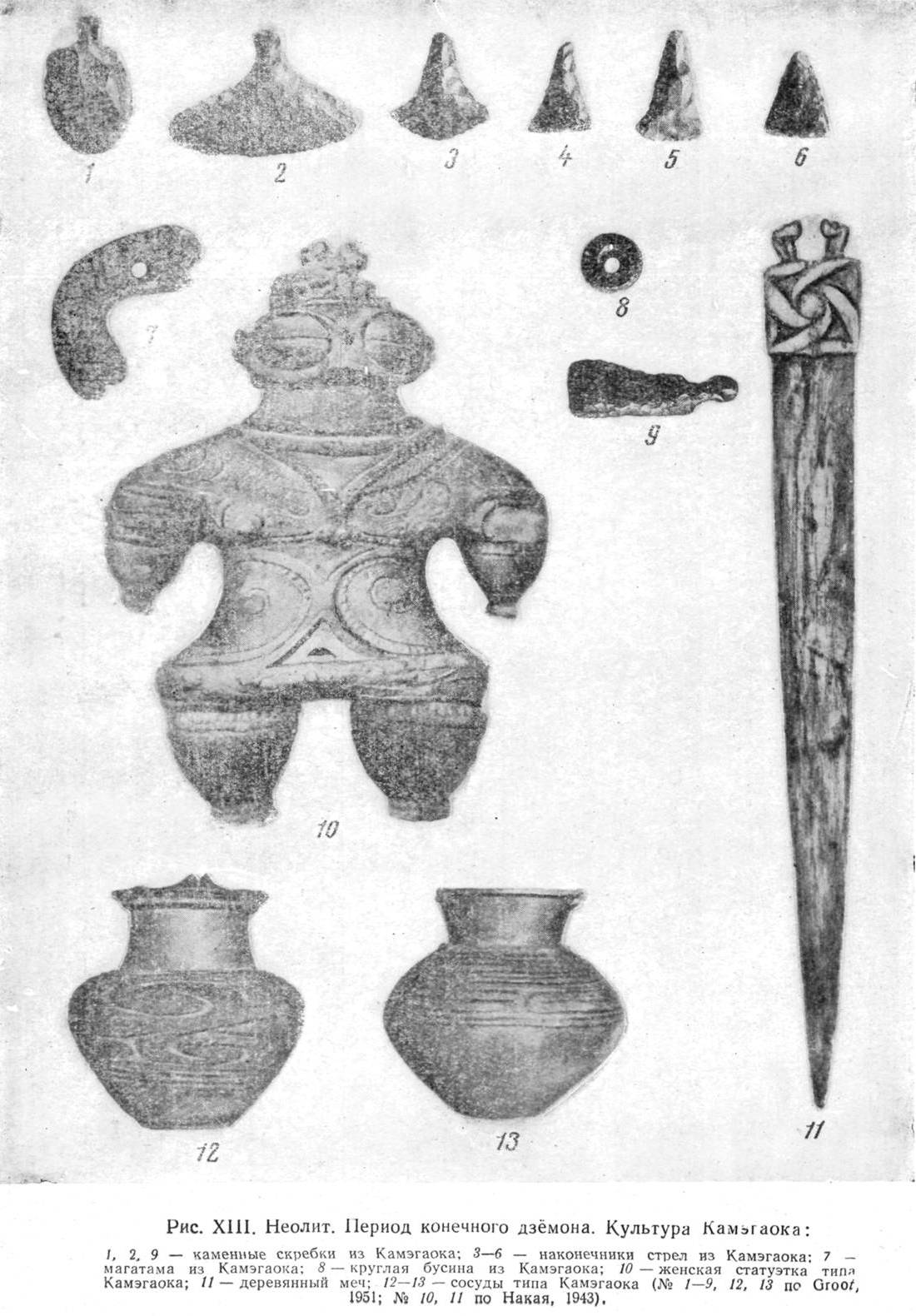

Рис. XIII. Неолит. Период конечного дзёмона. Культура Камэгаока:
1, 2, 9 — каменные скребки из Камэгаока; 3-6 — наконечники стрел из Камэгаока; 7 — магатама из Камэгаока; 8 — круглая бусина из Камэгаока; 10 — женская статуэтка типа Камэгаока; 11 — деревянный меч; 12-13 — сосуды типа Камэгаока (№ 1-9, 12, 13 по Groot, 1951; № 10, 11 по Накая, 1943).
(Открыть Рис. XIII в новом окне)
|
|
Рис. XIV. Неолит. Период конечного дзёмона. Культура Ангё:
1 — украшение из резного рога; 2-3 — сосуды из Ёяма; 4 — сосуд из Итакуранума; 5 — сосуд из Адзусава; 6 — глиняное изображение черепахи из Эгара (№ 1, 6 по «Нихон кокогаку дзуроку», 1953; № 2-5 по Groot, 1951).
(Открыть Рис. XIV в новом окне)
|
|
Рис. XV. Неолит. Культурный комплекс периода конечного дзёмона:
1 — линзовидный топор: 2 — каменный нож; 3 — магатама; 4 — украшение из резного рога; 5 — гарпун; 6 — костяной наконечник стрелы: 7-8 — раковинные кольца; 9-10 — глиняные подвески; 11 — прорисовка орнамента на сосуде типа Камэгаока: 12 — то же на сосуде из Лолана у Пхеньяна; 13-14 — сосуды типа Камэгаока; 15 — глиняная статуэтка; 16, 19 — сосуды типа Ангё III; 17-18 — сосуды типа Ангё II (№ 1, 3-6, 9-10, 15 по Гото, 1940: № 2, 7, 9, 13-19 — по «Кокогаку дзитэн», 1951; № 11, 12 по Leroi-Gourhan, 1946).
(Открыть Рис. XV в новом окне)
|
|

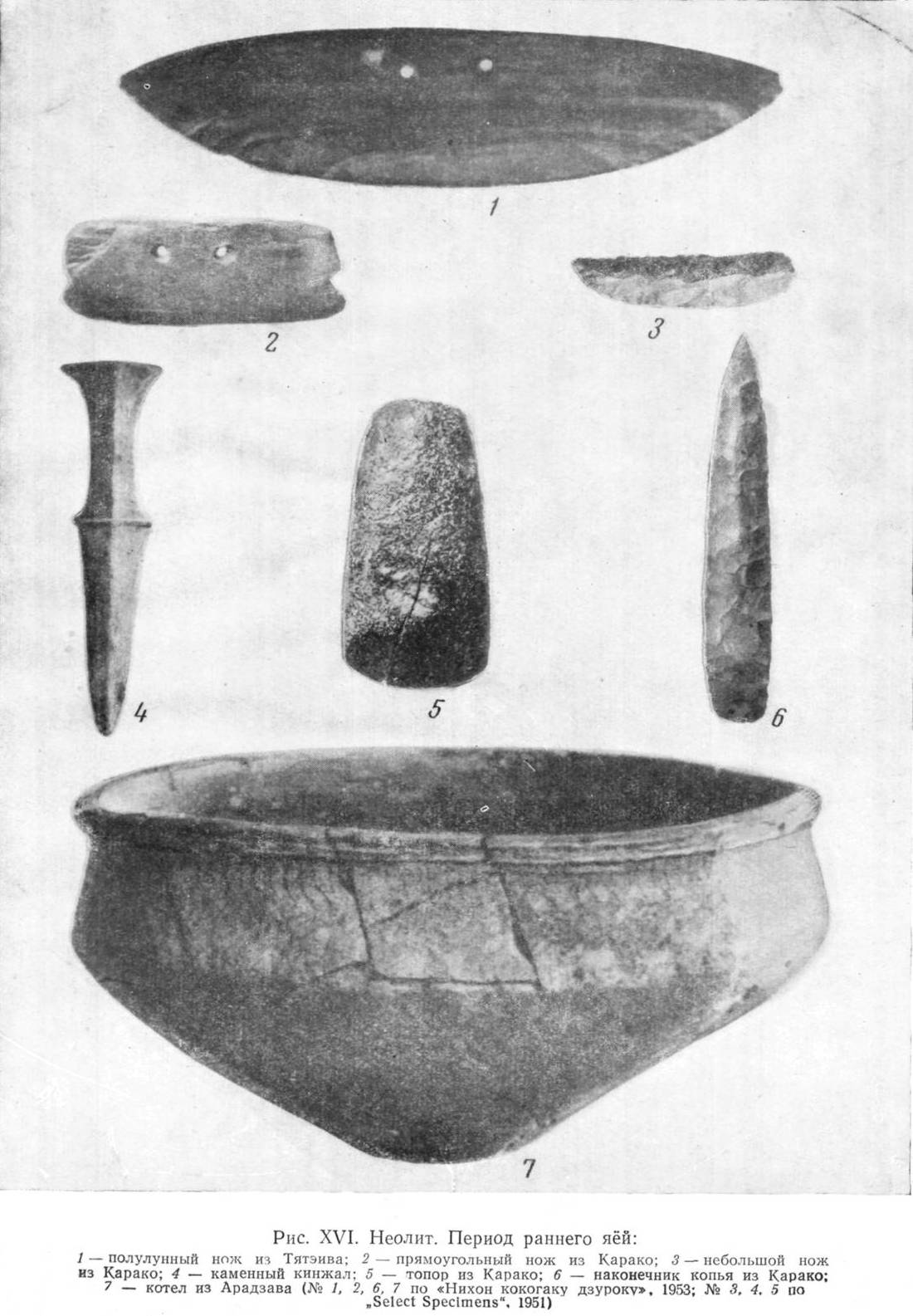

Рис. XVI. Неолит. Период раннего яёй:
1 — полулунный нож из Тятэива; 2 — прямоугольный нож из Карако; 3 — небольшой нож из Карако; 4 — каменный кинжал; 5 — топор из Карако; 6 — наконечник копья из Карако; 7 — котёл из Арадзава (№ 1, 2, 6, 7 по «Ннхон кокогаку дзуроку», 1953; № 3, 4, 5 по «Select Specimens», 1951).
(Открыть Рис. XVI в новом окне)
|
|

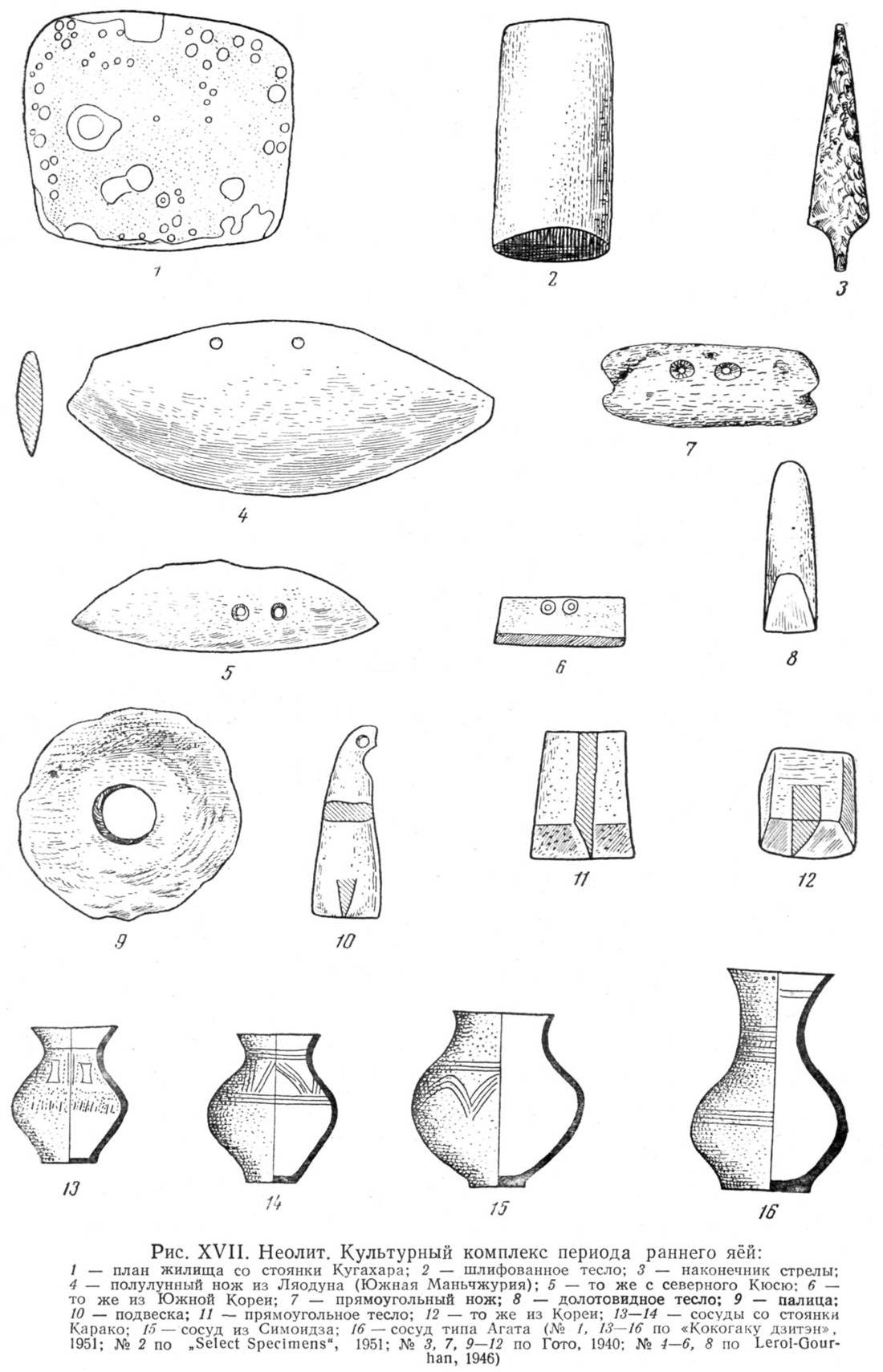

Рис. XVII. Неолит. Культурный комплекс периода раннего яёй:
1 — план жилища со стоянки Кугахара; 2 — шлифованное тесло; 3 — наконечник стрелы; 4 — полулунный нож из Ляодуна (Южная Маньчжурия); 5 — то же с северного Кюсю: 6 — то же из Южной Кореи; 7 — прямоугольный нож; 8 — долотовидное тесло; 9 — палица; 10 — подвеска; 11 — прямоугольное тесло; 12 — то же из Кореи; 13-14 — сосуды со стоянки Карако; 15 — сосуд из Симоидза; 16 — сосуд типа Агата (№ 1, 13-16 по «Кокогаку дзитэн», 1951; № 2 по «Select Specimens», 1951; № 3, 7, 9-12 по Гото, 1940: № 4-6, 8 по Leroi-Gourhan, 1946).
(Открыть Рис. XVII в новом окне)
|
|
Рис. XVIII. Энеолит и бронза. Период среднего яёй:
1 — широкий бронзовый наконечник копья; 2 — узкий бронзовый наконечник копья; 3 — широкий бронзовый меч; 4 — узкий бронзовый меч; 5 — бронзовый колокол (дотаку); 6 — прямоугольное тесло из Карако; 7 — сосуд из Ивато; 8 — погребальная урна из Фуианоси (№ 1-4 по «Нихон бункаси тайкэй», 1943; № 5 по «Нихон кокогаку дзитэн», 1951; № 6 по «Select Specimens», 1951; № 7-8 «Select Specimens» 1930).
(Открыть Рис. XVIII в новом окне)
|
|
Рис. XIX. Энеолит и бронза. Период среднего яёй:
1 — сосуд в виде дома из Ябито; 2 — деревянное корыто из Нираяма; 3 — литейная форма для широколезвийной секиры из Фукуока; 4 — литейная форма для широколезвийного копья из Фукуока; 5-6 — каменные топоры с площадкой; 7-8 — бронзовые наконечники стрел из Нисисига; 9-10 — бронзовый колокол (дотаку) с выгравированными сценами (№ 9, верх — странные птицы; низ — охота на кабана с собаками; № 10, верх — охота на оленя; низ — строение с высоко поднятым полом) (№ 1-4, 9-10 по «Нихон кокогаку дзуроку», 1953; № 5, 6 — по «Нихон бункаси тайкэй», 1943; № 7, 8 по «Select Specimens», 1951).
(Открыть Рис. XIX в новом окне)
|
|

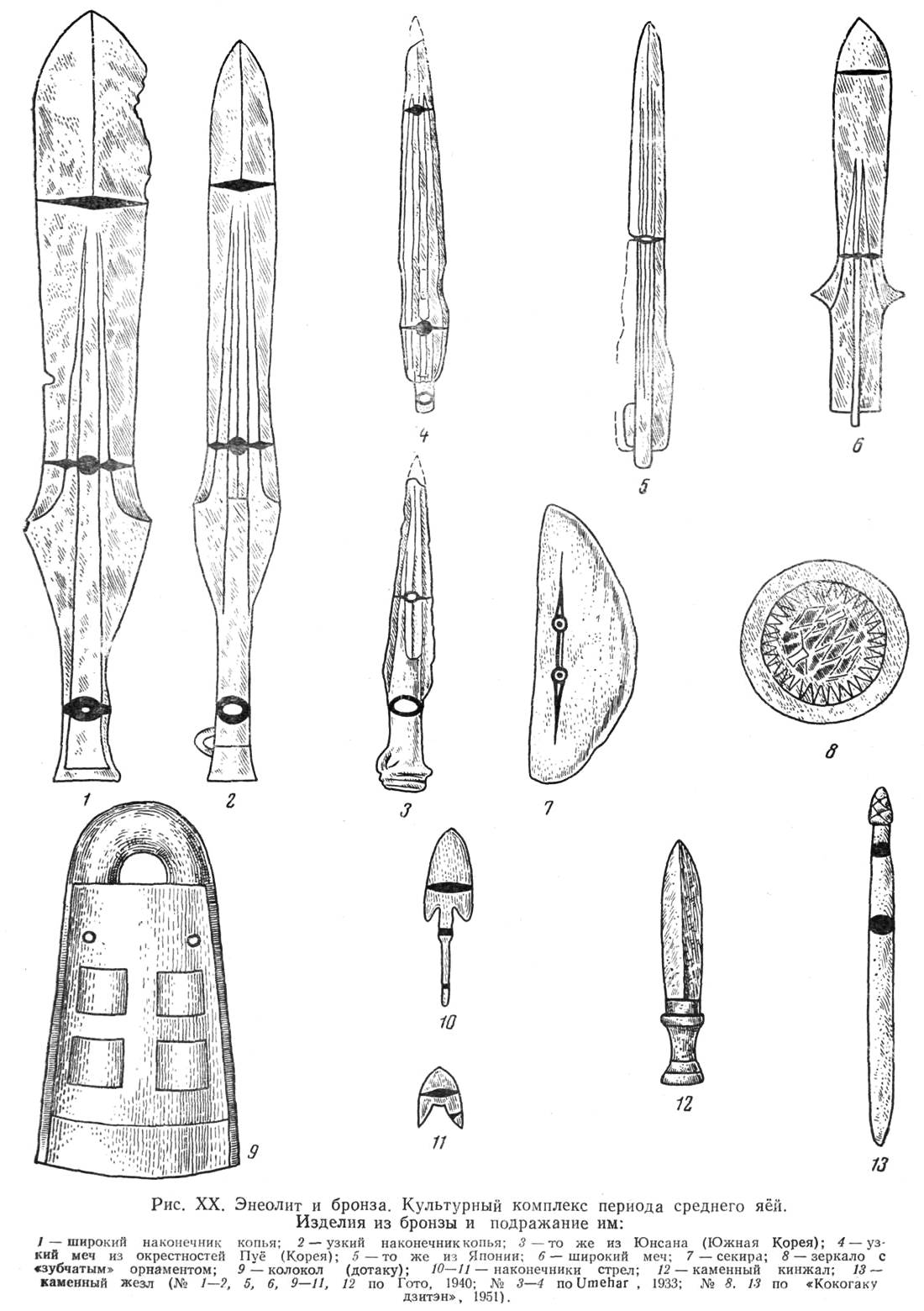

Рис. XX. Энеолит и бронза. Культурный комплекс периода среднего яёй. Изделия из бронзы и подражание им:
1 — широкий наконечник копья; 2 — узкий наконечник копья; 3 — то же из Юнсана (Южная Корея); 4 — узкий меч из окрестностей Пуё (Корея); 5 — то же из Японии; 6 — широкий меч; 7 — секира; 8 — зеркало с «зубчатым» орнаментом; 9 — колокол (дотаку); 10-11 — наконечники стрел; 12 — каменный кинжал; 13 — каменный жезл (№ 1-9, 5, 6, 9-11, 12 по Гото, 1940; № 3-4 по Umehara, 1933; № 8, 13 по «Кокогаку дзитэн», 1951).
(Открыть Рис. XX в новом окне)
|
|

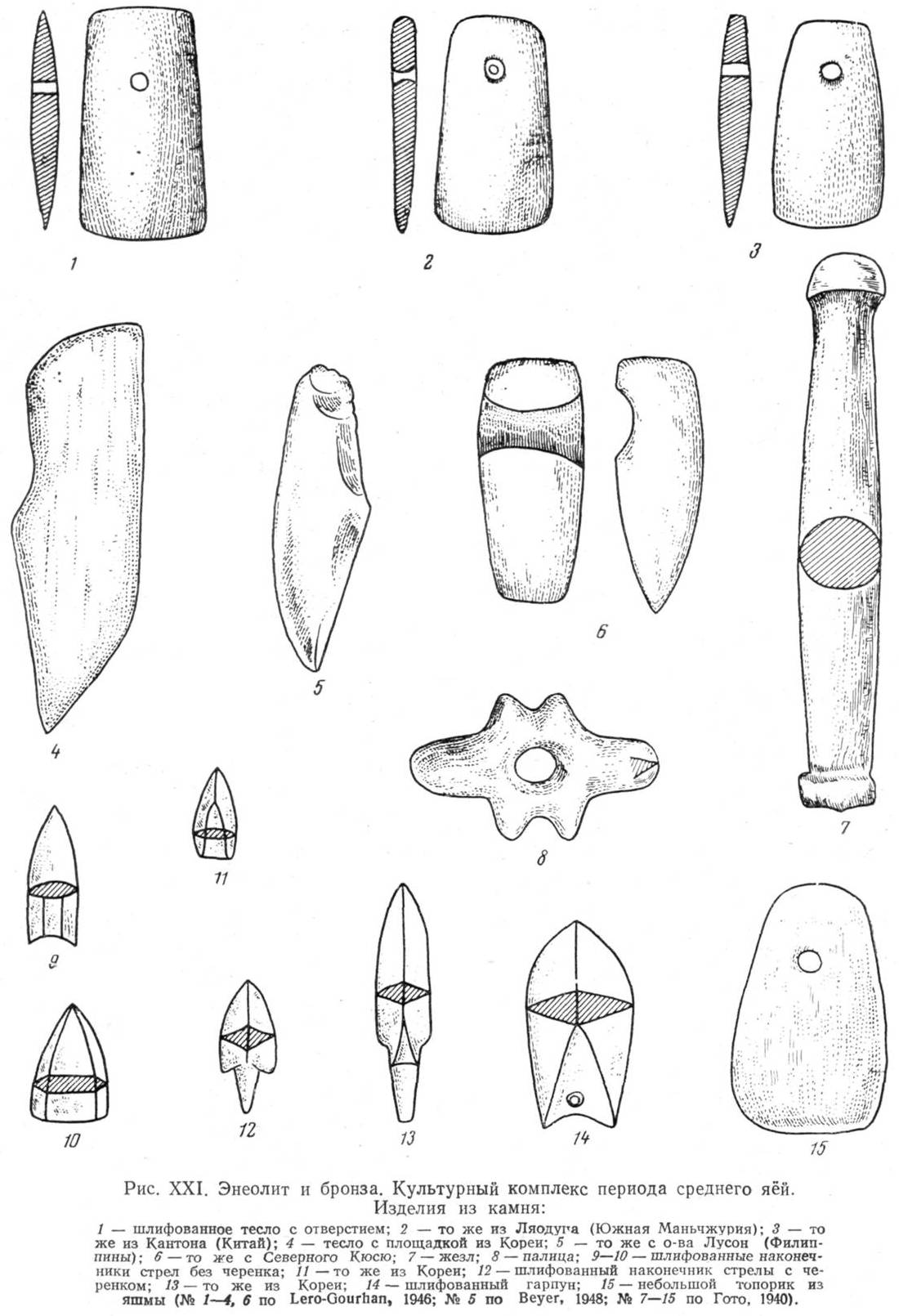

Рис. XXI. Энеолит и бронза. Культурный комплекс периода среднего яёй. Изделия из камня:
1 — шлифованное тесло с отверстием; 2 — то же из Ляодуна (Южная Маньчжурия); 3 — то же из Кантона (Китай); 4 — тесло с площадкой из Кореи; 5 — то же с о-ва Лусон (Филиппины); 6 — то же с Северного Кюсю; 7 — жезл; 8 — палица; 9-10 — шлифованные наконечники стрел без черенка; 11 — то же из Кореи; 12 — шлифованный наконечник стрелы с черенком; 13 — то же из Кореи; 14 — шлифованный гарпун; 15 — небольшой топорик из яшмы (№ 1-4, 6 по Lero-Gourhan, 1946; № 5 по Beyer, 1948; № 7-15 по Гото, 1940).
(Открыть Рис. XXI в новом окне)
|
|

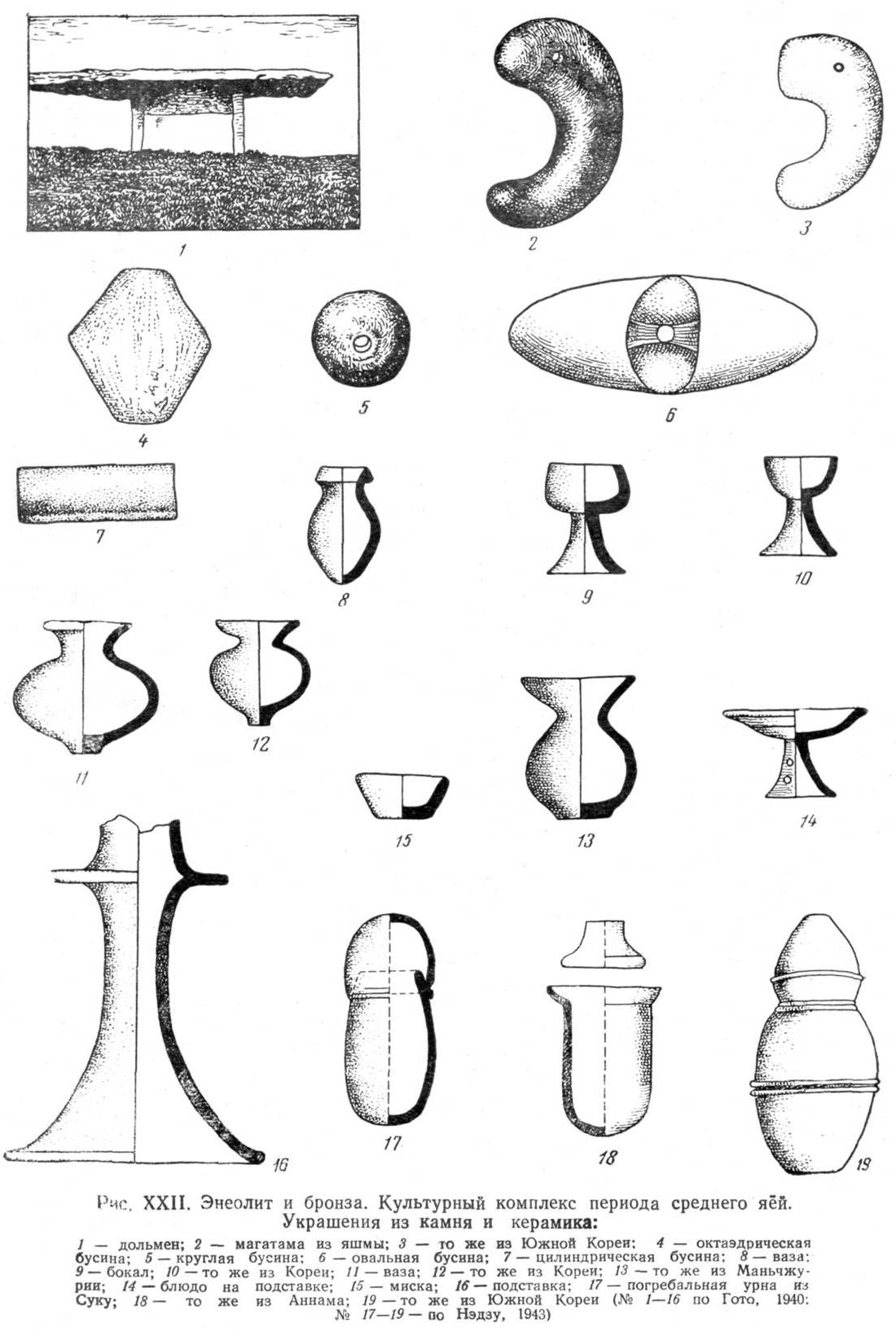

Рис. XXII. Энеолит и бронза. Культурный комплекс периода среднего яёй. Украшения из камня и керамика:
1 — дольмен; 2 — магатама из яшмы; 3 — то же из Южной Кореи; 4 — октаэдрическая бусина; 5 — круглая бусина; 6 — овальная бусина; 7 — цилиндрическая бусина; 8 — ваза; 9 — бокал; 10 — то же из Кореи; 11 — ваза; 12 — то же из Кореи; 13 — то же из Маньчжурии; 14 — блюдо на подставке; 15 — миска; 16 — подставка; 17 — погребальная урна из Суку; 18 — то же из Аннама; 19 — то же из Южной Кореи (№ 1-16 по Гото, 1940; № 17-19 — по Нэдзу, 1943).
(Открыть Рис. XXII в новом окне)
|
|

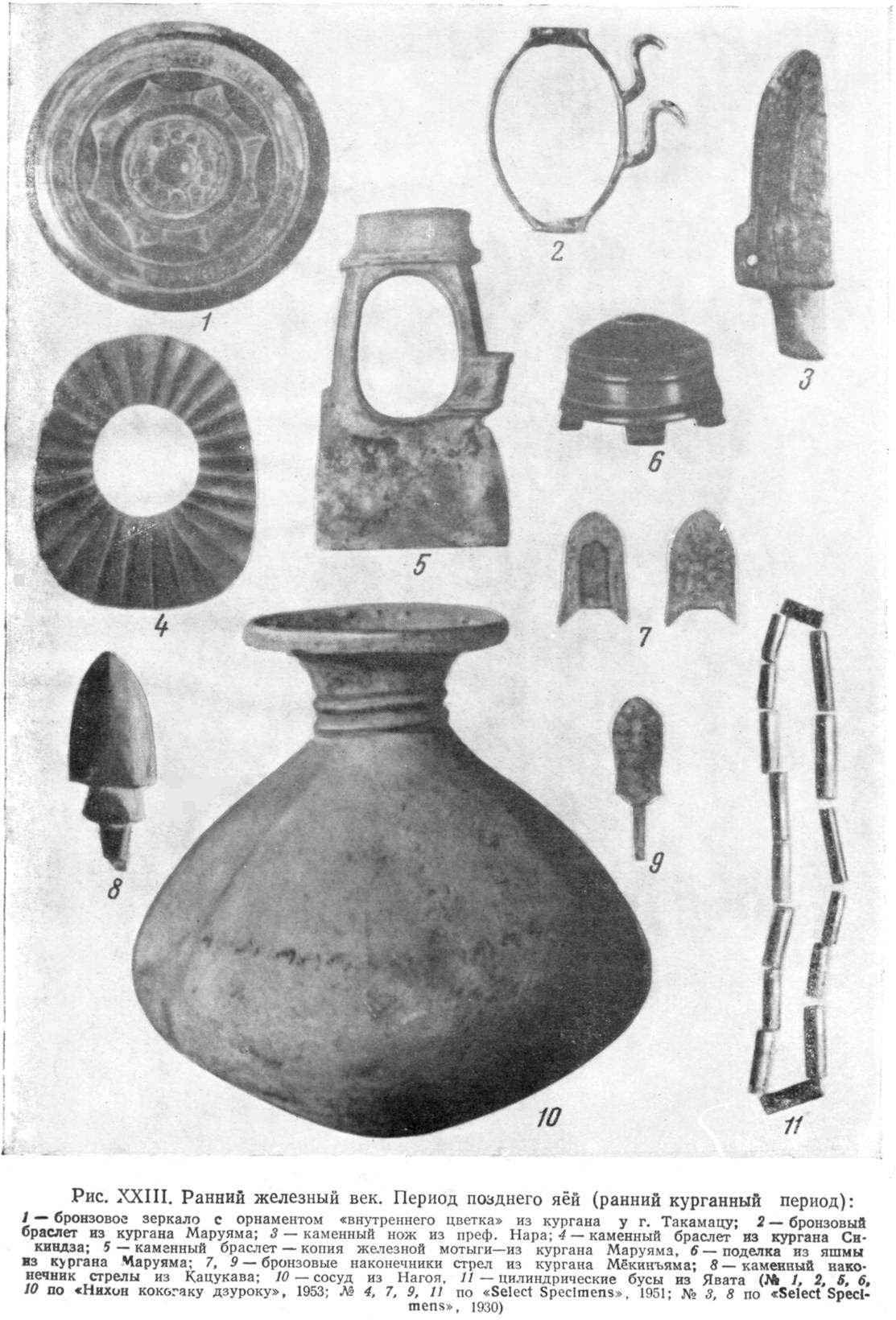

Рис. XXIII. Ранний железный век. Период позднего яёй (ранний курганный период):
1 — бронзовое зеркало с орнаментом «внутреннего цветка» из кургана у г. Такамацу; 2 — бронзовый браслет из кургана Маруяма; 3 — каменный нож из преф. Нара; 4 — каменный браслет из кургана Сикиндза; 5 — каменный браслет — копия железной мотыги — из кургана Маруяма; 5 — поделка из яшмы из кургана Маруяма; 7, 9 — бронзовые наконечники стрел из кургана Мёкинъяма; 8 — каменный наконечник стрелы из Кацукава; 10 — сосуд из Нагоя; 11 — цилиндрические бусы из Явата (№ 1, 2, 5, 6, 10 по «Нихин кокогаку дзуроку», 1953; № 4, 7, 9, 11 по «Select Specimens», 1951; № 3, 8 по «Select Specimens», 1930).
(Открыть Рис. XXIII в новом окне)
|
|

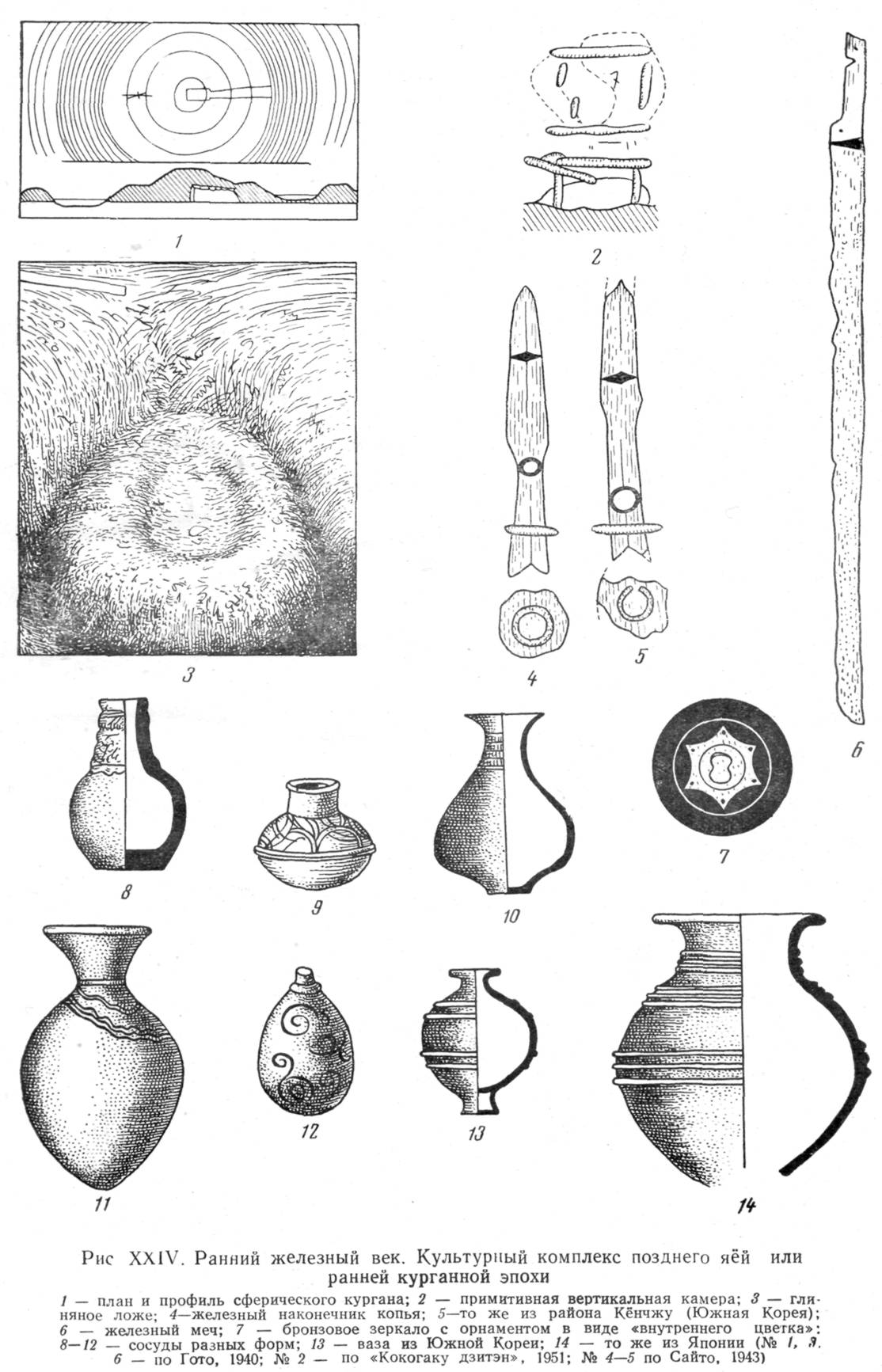

Рис. XXIV. Ранний железный век. Культурный комплекс позднего яёй или ранней курганной эпохи.
1 — план и профиль сферического кургана; 2 — примитивная вертикальная камера; 3 — глиняное ложе; 4 — железный наконечник копья; 5 — то же из района Кёнчжу (Южная Корея); 6 — железный меч; 7 — бронзовое зеркало с орнаментом в виде «внутреннего цветка»; 8-12 — сосуды разных форм; 13 — ваза из Южной Кореи; 14 — то же из Японии (№ 1, 3, 6 — по Гото, 1940; № 2 — по «Кокогаку дзитэн», 1951; № 4-5 по Сайто, 1943).
(Открыть Рис. XXIV в новом окне)
|
|
Рис. XXV. Ранний железный век. Средний курганный период.
1 — бронзовое зеркало с орнаментом «TLV» из кургана Тёсидзука; 2 — цилиндрическая ханива из кургана Есияма; 3 — железный меч с кольцевой ручкой из кургана Сейсёцзука; 4 — бусина особой формы из кургана Катонбояма; 5 — ханива в виде охотника; 6 — железный меч, украшенный драгоценными камнями; 7 — сосуд типа хадзи из кургана Янагимото; 8 — сосуд типа суэ из кургана Дайсёгунса (№ 1-3 по «Select Specimens». 1951; № 4-8 по «Нихон кокогаку дзуроку», 1953).
(Открыть Рис. XXV в новом окне)
|
|
Рис. XXVI. Ранний железный век. Культурный комплекс средней курганной эпохи:
1 — план кургана спереди квадратного, сзади круглого; 2 — курган-пирамида; 3 — то же из Кореи; 4 — погребальная камера вертикального типа; 5 — каменный саркофаг; 5 — короткий железный меч с рукояткой в виде шляпки; 7 — длинный железный меч с кольцевой рукояткой; 8 — ваза на подставке с прорезами из Кореи; 9 — то же с крышкой — из Японии; 10 — бокал; 11 — кружка; 12 — сосуд с рогообразной ручкой; 13 — то же из Кореи; 14 — ханива в виде дома; 15 — ханива в виде цилиндра; 16 — ханива в виде лошади (№ 1-7, 9-15 по Гото, 1940; № 8 по Jouy, 1890; № 15 — по «Кокогаку дзитэн», 1951).
(Открыть Рис. XXVI в новом окне)
|
|
Рис. XXVII. Ранний железный век. Поздний курганный период:
1 — бронзовое зеркало, украшенное изображениями человеческих фигур, из кургана Сумида; 2 — женская одежда (реконструкция); 3 — мужская одежда (реконструкция); 4 — бронзовый лошадиный колокольчик из кургана Кинрэйдзука; 5 — парадная утварь типа суэ из кургана Канэгасаки; 6 — сосуд типа хадзи из кургана Кинрэйдзука; 7 — сосуд типа суэ (№ 1, 4-7 по «Нихон кокогаку дзуроку», 1953; № 2, 3 по «Нихон бункаси тайкэй», 1943).
(Открыть Рис. XXVII в новом окне)
|
|

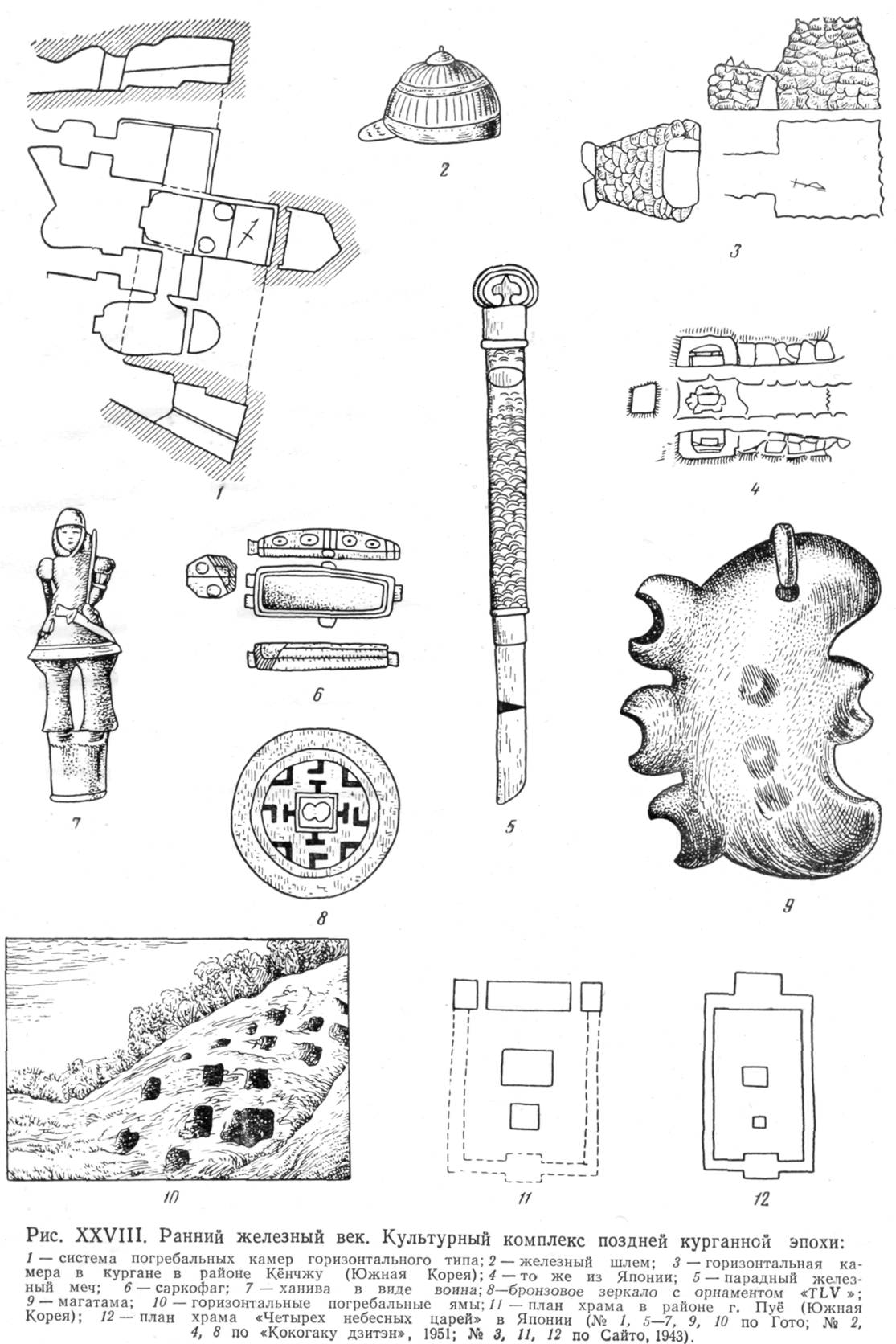

Рис. XXVIII. Ранний железный век. Культурный комплекс поздней курганной эпохи:
1 — система погребальных камер горизонтального типа; 2 — железный шлем; 3 — горизонтальная камера в кургане в районе Кёнчжу (Южная Корея); 4 — то же из Японии; 5 — парадный железный меч; 6 — саркофаг; 7 — ханива в виде воина; 8 — бронзовое зеркало с орнаментом «TLV»; 9 — магатама; 10 — горизонтальные погребальные ямы; 11 — план храма в районе г. Пуё (Южная Корея); 12 — план храма «Четырёх небесных царей» в Японии (№ 1, 5-7, 9, 10 по Гото; № 2, 4, 8 по «Кокогаку дзитэн», 1951; № 3, 11, 12 по Сайто, 1943).
(Открыть Рис. XXVIII в новом окне)
|
|
Рис. XXIX. Ранний железный век. Культурный комплекс поздней курганной эпохи:
1 — пряжка из кургана в окрестностях Тэгу (Южная Корея); 2 — то же из кургана на Иидзука на Северном Кюсю; 3 — бляшка от лошадиной сбруи из Южной Корея; 4 — то же из кургана Тоёда в Центральной Японии; 5 — железный серп; 6 — железная лопата; 7 — железная соха для лошадиной тяги; 8 — железный панцирь; 9-10 — бляшки от лошадиной упряжки; 11 — седло; 12 — ручка от меча; 13 — сосуд типа суэ; 14 — сосуд из Кореи; 15 — сосуд типа суэ; 16 — сосуд с внутренними ушками с Хоккайдо; 17 — то же с Южной Камчатки (№ 1-4 по Сайто, 1943; № 5-8, 15 по Гото, 1940; № 9, 10, 16 по «Кокогаку дзитэн», 1951; № 17 по Руденко, 1948).
(Открыть Рис. XXIX в новом окне)
|
|
|
|
|
|
|
|
