Степи Евразии в эпоху средневековья.

/ Археология СССР. Отв. ред. тома С.А. Плетнёва. М. 1981. 304 с.



[ Иллюстрации к Части первой ]



Подписи к рисункам и картам. (с. 98-102)

[ Иллюстрации. Рис. 1-69 ] (с. 103-187)

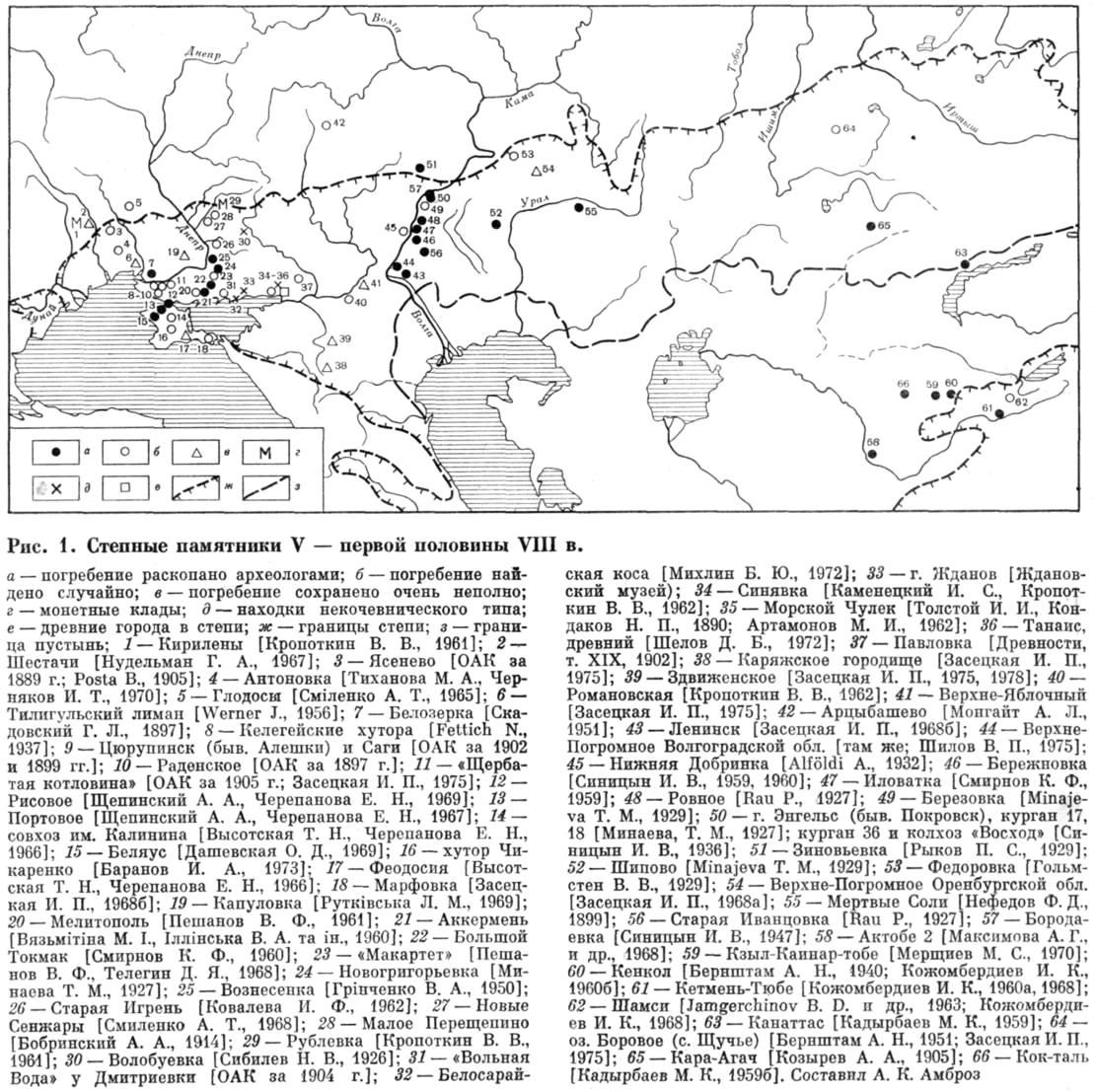

^   Рис. 1. Степные памятники V — первой половины VIII в. Карта. [легенда и рис. на с. 103]

а — погребение раскопано археологами; б — погребение найдено случайно; в — погребение сохранено очень неполно; г — монетные клады; д — находки некочевнического типа; е — древние города в степи; ж — границы степи; з — граница пустынь;

1 — Кирилены [Кропоткин В.В., 1961]; 2 — Шестачи [Нудельман Г.А., 1967]; 3 — Ясенево [ОАК за 1889 г.; Posta В., 1905]; 4 — Антоновка [Тиханова М.А., Черняков И.Т., 1970]; 5 — Глодосы [Смiленко А.Т., 1965]; 6 — Тилигульский лиман [Werner J., 1956]; 7 — Белозерка [Скадовский Г.Л., 1897]; 8 — Келегейские хутора [Fettich N., 1937]; 9 — Цюрупинск (быв. Алёшки) и Саги [ОАК за 1902 и 1899 гг.]; 10 — Раденское [ОАК за 1897 г.]; 11 — «Щербатая котловина» [ОАК за 1905 г.; Засецкая И.П., 1975]; 12 — Рисовое [Щепинский А.А., Черепанова Е.Н., 1969]; 13 — Портовое [Щепинский А.А., Черепанова Е.Н., 1967]; 14 — совхоз им. Калинина [Высотская Т.Н., Черепанова Е.Н., 1966]; 15 — Беляус [Дашевская О.Д., 1969]; 16 — хутор Чикаренко [Баранов И.А., 1973]; 17 — Феодосия [Высотская Т.Н., Черепанова Е.Н., 1966]; 18 — Марфовка [Засецкая И.П., 1968б]; 19 — Капуловка [Руткiвська Л.М., 1969]; 20 — Мелитополь [Пешанов В.Ф., 1961]; 21 — Аккермень [Вязьмiтiна М.I., Iллiнська В.А. та iн., 1960]; 22 — Большой Токмак [Смирнов К.Ф., I960]; 23 — «Макартет» [Пешанов В.Ф., Телегин Д.Я., 1968]; 24 — Новогригорьевка [Минаева Т.М., 1927]; 25 — Вознесенка [Грiнченко В.А., 1950]; 26 — Старая Игрень [Ковалёва И.Ф., 1962]; 27 — Новые Сенжары [Смиленко А.Т., 1968]; 28 — Малое Перещепино [Бобринский А.А., 1914]; 29 — Рублёвка [Кропоткин В.В., 1961]; 30 — Волобуевка [Сибилёв Н.В., 1926]; 31 — «Вольная Вода» у Дмитриевки [ОАК за 1904 г.]; 32 — Белосарайская коса [Михлин Б.Ю., 1972]; 33 — г. Жданов (Ждановский музей); 34 — Синявка [Каменецкий И.С., Кропоткин В.В., 1962]; 35 — Морской Чулек [Толстой И.И., Кондаков Н.П., 1890; Артамонов М.И., 1962]; 36 — Танаис, древний [Шелов Д.Б., 1972]; 37 — Павловка [Древности, т. XIX, 1902]; 38 — Каряжское городище [Засецкая И.П., 1975]; 39 — Здвиженское [Засецкая И.П., 1975, 1978]; 40 — Романовская [Кропоткин В.В., 1962]; 41 — Верхне-Яблочный [Засецкая И.П., 1975]; 42 — Арцыбашево [Монгайт А.Л., 1951]; 43 — Ленинск [Засецкая И.П., 1968ь]; 44 — Верхне-Погромное Волгоградской обл. [там же; Шилов В.П., 1975]; 45 — Нижняя Добринка [Alföldi А., 1932]; 46 — Бережновка [Синицын И.В., 1959, 1960]; 47 — Иловатка [Смирнов К.Ф., 1959]; 48 — Ровное [Rau P., 1927]; 49 — Березовка [Minajeva Т.М., 1929]; 50 — г. Энгельс (быв. Покровск), курган 17, 18 [Минаева Т.М., 1927]; курган 36 и колхоз «Восход» [Синицын И.В., 1936]; 51 — Зиновьевка [Рыков П. С., 1929]; 52— Шипово [Minajeva Т.М., 1929]; 53 — Фёдоровка [Гольмстен В.В., 1929]; 54 — Верхне-Погромное Оренбургской обл. [Засецкая И.П., 1968а]; 55 — Мёртвые Соли [Нефёдов Ф.Д., 1899]; 56 — Старая Иванцовка [Rau P., 1927]; 57 — Бородаевка [Синицын И.В., 1947]; 58 — Актобе 2 [Максимова А.Г. и др., 1968]; 59 — Кзыл-Кайнар-тобе [Мерщиев М.С., 1970]; 60 — Кенкол [Бернштам А.Н., 1940; Кожомбердиев И.К., 1960б]; 61 — Кетмень-Тюбе [Кожомбердиев И.К., 1960а, 1968]; 62 — Шамси [Jamgerchinov В.D. и др., 1963; Кожомбердиев И.К., 1968]; 63 — Канаттас [Кадырбаев М.К., 1959]; 64 — оз. Боровое (с. Щучье) [Бернштам А.Н., 1951; Засецкая И.П., 1975]; 65 — Кара-Агач [Козырев А.А., 1905]; 66 — Кок-таль [Кадырбаев М.К., 1959б]. Составил А.К. Амброз.

(Открыть Рис. 1 в новом окне)




^   Рис. 2. Группы кочевнических древностей V — первой половины VIII в. Карта. [легенда и рис. на с. 104]

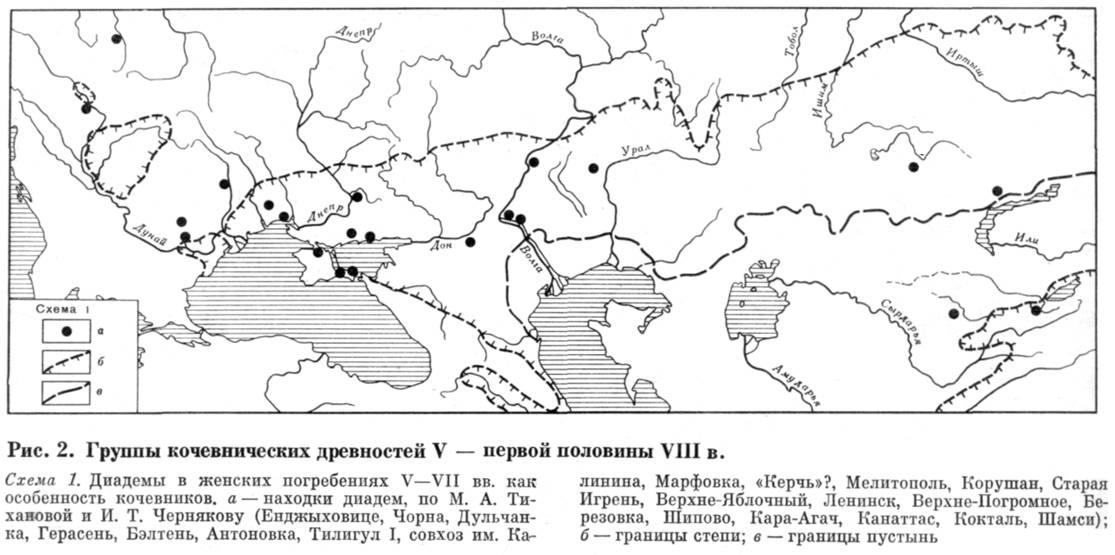

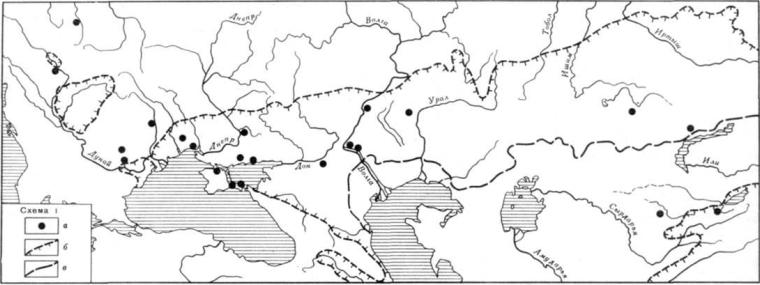

Схема 1. Диадемы в женских погребениях V-VII вв. как особенность кочевников, а — находки диадем, по М.А. Тихановой и И.Т. Чернякову (Енджыховице, Чорна, Дульчанка, Герасень, Бэлтень, Антоновка, Тилигул I, совхоз им. Калинина, Марфовка, «Керчь»?, Мелитополь, Корушан, Старая Игрень, Верхне-Яблочный, Ленинск, Верхне-Погромное, Березовка, Шипово, Кара-Агач, Канаттас, Кокталь, Шамси); б — границы степи; в — границы пустынь.

(Открыть Рис. 2a в новом окне)

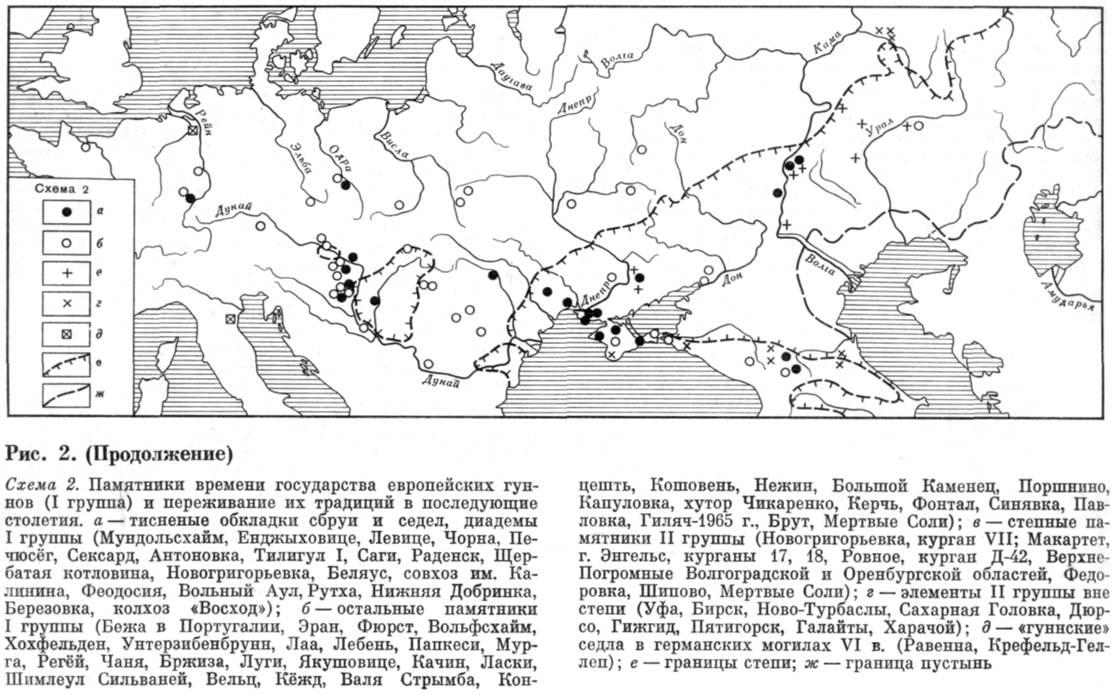

^   Рис. 2. (Продолжение). [легенда и рис. на с. 104]

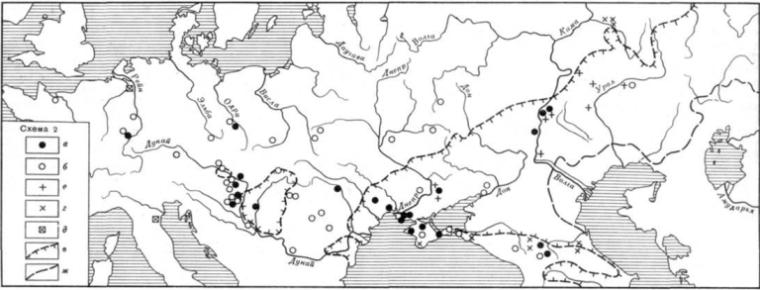

Схема 2. Памятники времени государства европейских гуннов (I группа) и переживание их традиций в последующие столетия, а — тиснёные обкладки сбруи и седел, диадемы I группы (Мундольсхайм, Енджыховице, Левице, Чорна, Печюсёг, Сексард, Антоновка, Тилигул I, Саги, Раденск, Щербатая котловина, Новогригорьевка, Беляус, совхоз им. Калинина, Феодосия, Вольный Аул, Рутха, Нижняя Добринка, Берёзовка, колхоз «Восход»); б — остальные памятники I группы (Бежа в Португалии, Эран, Фюрст, Вольфсхайм, Хохфельден, Унтерзибенбрунн, Лаа, Лебень, Папкеси, Муруга, Регёй, Чаня, Бржиза, Луги, Якушовице, Качин, Ласки, Шнмлеул Сильваней, Вельц, Кёжд, Валя Стрымба, Концешть, Кошовень, Нежин, Большой Каменец, Поршнино, Капуловка, хутор Чикаренко, Керчь, Фонтал, Синявка, Павловка, Гиляч-1965 г., Брут, Мертвые Соли); в — степные памятники II группы (Новогригорьевка, курган VII; Макартет, г. Энгельс, курганы 17, 18, Ровное, курган Д-42, Верхне-Погромные Волгоградской и Оренбургской областей, Фёдоровка, Шипово, Мёртвые Соли); г — элементы II группы вне степи (Уфа, Бирск, Ново-Турбаслы, Сахарная Головка, Дюрсо, Гижгид, Пятигорск, Галайты, Харачой); д — «гуннские» седла в германских могилах VI в. (Равенна, Крефельд-Геллеп); е — границы степи; ж — граница пустынь.

(Открыть Рис. 2b в новом окне)


^   Рис. 2. (Окончание) [легенда и рис. на с. 105]

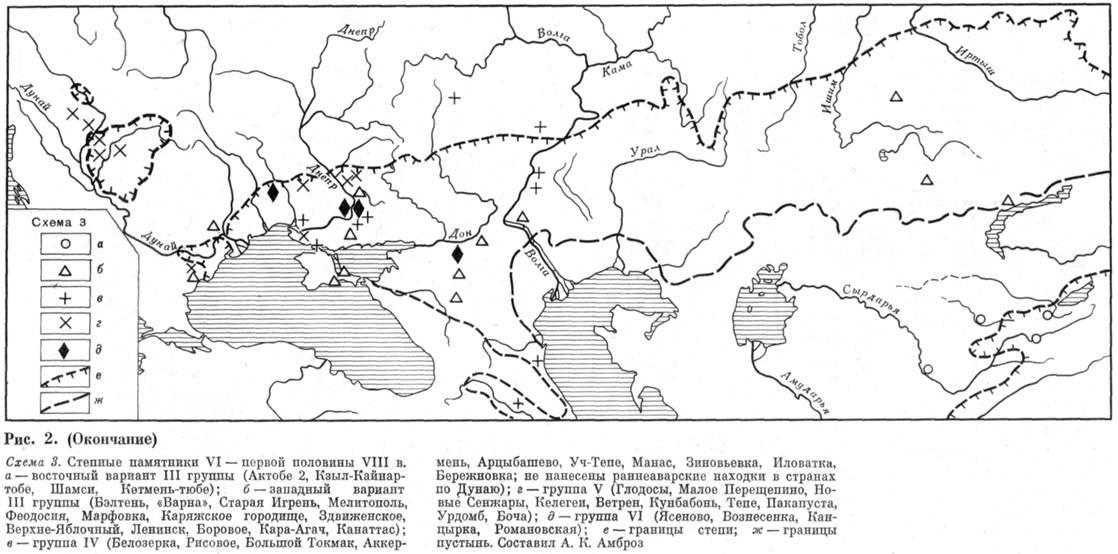

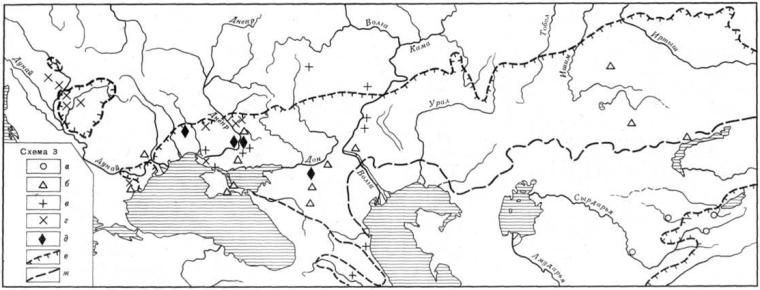

Схема 3. Степные памятники VI — первой половины VIII в. а — восточный вариант III группы (Актобе 2, Кзыл-Кайнар-тобе, Шамси, Кетмень-тюбе); б — западный вариант III группы (Бэлтень, «Варна», Старая Игрень, Мелитополь, Феодосия, Марфовка, Каряжское городище, Здвиженское, Верхне-Яблочный, Ленинск, Боровое, Кара-Агач, Канаттас); в — группа IV (Белозёрка, Рисовое, Большой Токмак, Аккермень, Арцыбашево, Уч-Тепе, Манас, Зиновьевка, Иловатка, Бережновка; не нанесены раннеаварские находки в странах по Дунаю); г — группа V (Глодосы, Малое Перещепино, Новые Сенжары, Келегей, Ветрен, Кунбабонь, Тепе, Пакапуста, Урдомб, Боча); д — группа VI (Ясеново, Вознесенка, Канцырка, Романовская); е — границы степи; ж — границы пустынь. Составил А.К. Амброз.

(Открыть Рис. 2c в новом окне)

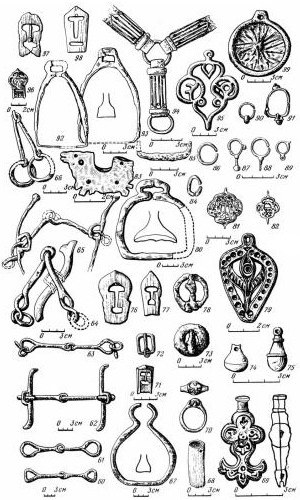

^   Рис. 3. Конское снаряжение V-VII вв. [рис. на с. 106]

1-6, 37-43 — удила; 7, 8, 44-52 — оковки сёдел; 9, 13-36 — украшения ремней; 11, 12 — налобные (?) бляхи; 10, 53 — подпружные пряжки.

Даты: 1-22 — первая половина V в.; 23 — середина V в.; 26, 30, 33-35, 38-40, 44-49, 51-53 — VII в.; остальные без узкой даты в рамках VI-VII вв.

1, 2, 10 — Беляус; 3 — Унтерзибенбрунн (Австрия); 4, 14, 15 — Нижняя Добринка; 5 — Новогригорьевка, курган IX; 7, 11, 13, 20, 22 — Новогригорьевка, курган VIII; 27, 32, 35 — Новогригорьевка, курган VII; 6, 19 — Якушовице (Польша); 8 — Мундольсхайм (Франция [опечатка? — надо: ФРГ]); 9, 12 — Печюсёг (Венгрия); 16, 18 — совхоз им. Калинина; 17, 21 — Щербатая котловина; 23 — колхоз «Восход»; 24, 50 — Мелитополь; 25, 41 — Ровное, курган Д-42; 26, 35, 38, 47-49 — Шипово, курган 3; 28, 31, 42 — г. Энгельс, курган 17; 29, 43 — Боровое; 30, 51, 52 —Уфа, ул. Тукаева; 33, 34, 39, 40 — Сахарная Головка; 37 — Фёдоровка; 44-46 — Дюрсо; 53 — Канаттас, курган 19. Составил А.К. Амброз.

(Открыть Рис. 3 в новом окне.)

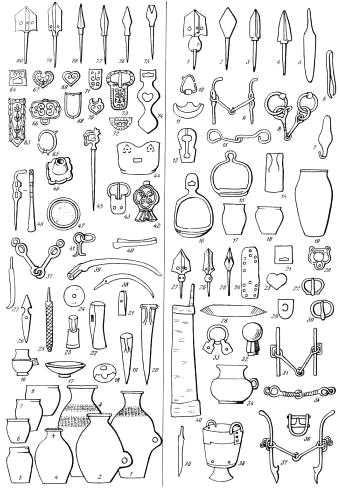

^   Рис. 4а. Конское снаряжение VII-VIII вв. и посуда кочевников. [рис. на с. 107]

1-13 — посуда (1-4 — бронза; 5-9 — глина; 10-12 — золото; 13 — золотая обкладка деревянного сосуда); 14-16, 20-22, 28-38 — украшения сбруи; 17, 23, 24, 39-42 — стремена; 18, 43 — остатки сёдел; 19, 25-27 — удила.

Даты: 1-4 — первая половина V в.; 5 — вторая половина VI в.; 6-9 — VII в.; 10-18 — вторая половина VII в.; 19-24 — конец VII в.; 25-43 — первая половина VIII в.

1 — Осока; 2 — Деса (Румыния); 3, 4 — Шестачи; 5 — Большой Токмак, курган 1, погребение 1; 6 — Рисовое, курган 2, погребение 10; 7 — Бережновка, курган 1, погребение 7; 8 — Бережновка II, курган 111, погребение 1; 9 —Ленинск, курган 3, погребение 12; 10-18 — Малое Перещепино; 19-24 — Глодосы; 25-42 — Вознесенка; 43 — Бородаевка, курган 9, погребение 5. Составил А.К. Амброз.

(Открыть Рис. 4а в новом окне.)

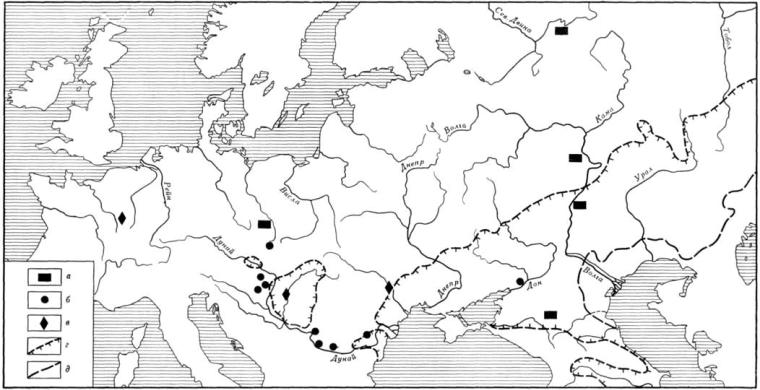

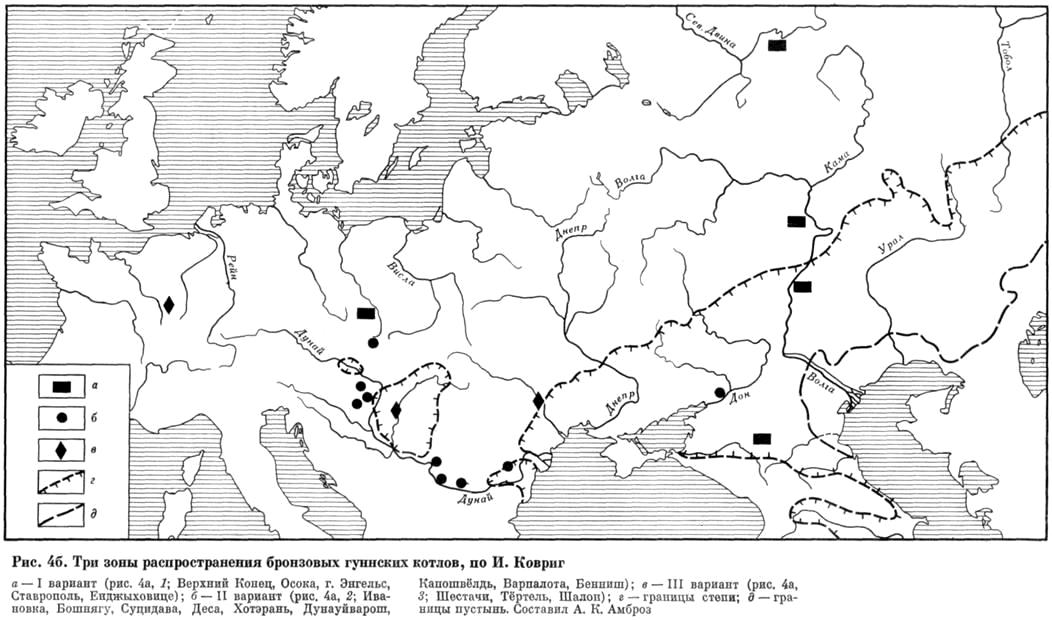

^   Рис. 4б. Три зоны распространения бронзовых гуннских котлов, по И. Ковриг. Карта. [легенда и рис. на с. 108]

а — I вариант (рис. 4а, 1; Верхний Конец, Осока, г. Энгельс, Ставрополь, Енджыховице);

б — II вариант (рис. 4а, 2; Ивановка, Бошнягу, Суцидава, Деса, Хотэрань, Дунауйварош, Капошвёлдь, Варпалота, Бенниш);

в — III вариант (рис. 4а, 3; Шестачи, Тёртель, Шалон);

г — границы степи; д — границы пустынь. Составил А.К. Амброз.

(Открыть Рис. 4б в новом окне.)

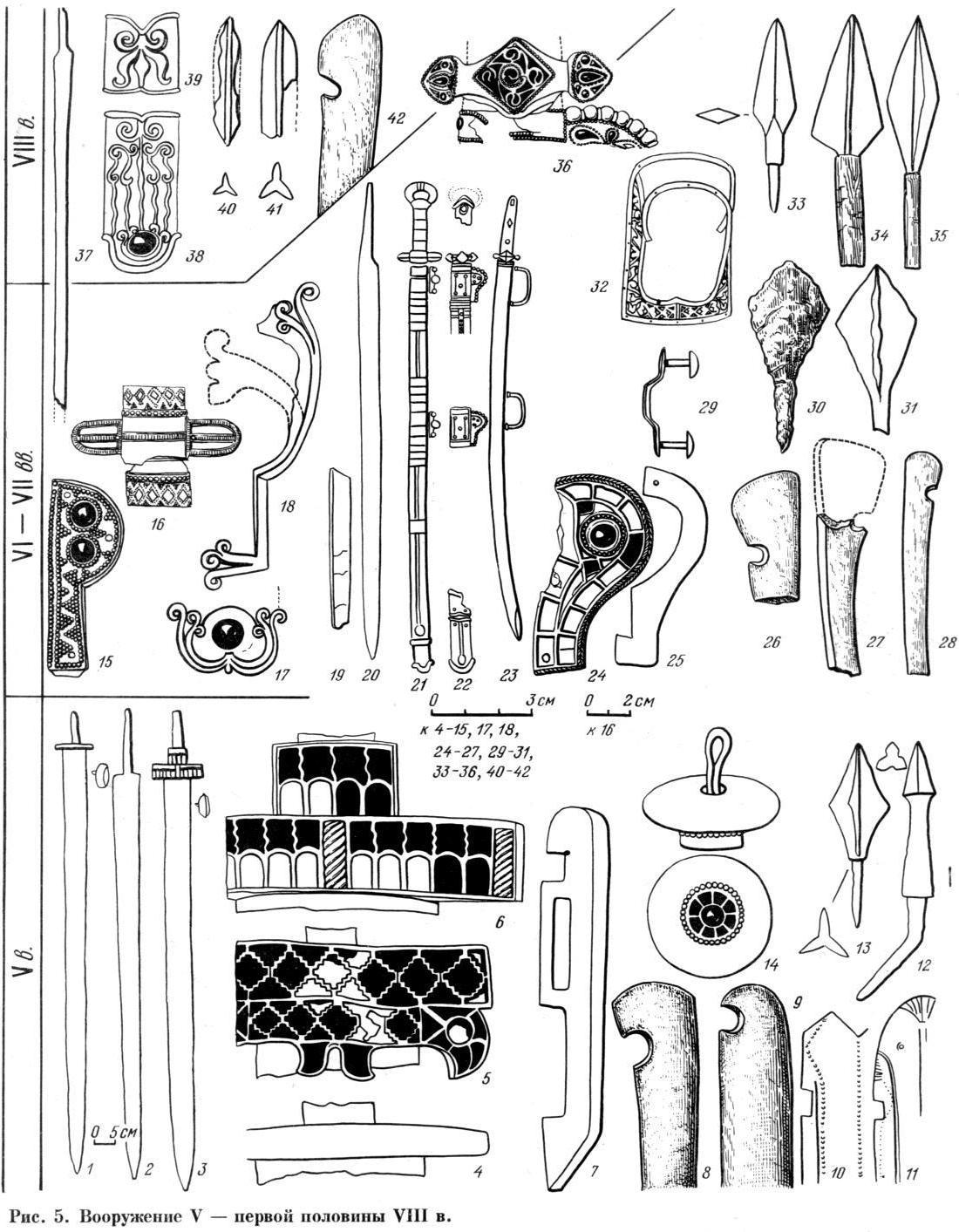

^   Рис. 5. Вооружение V — первой половины VIII в. [рис. на с. 109]

1-7, 14-25, 36-39 — рубящее оружие и части ножен (1-6 — двулезвийные мечи и их детали; 7, 15, 18, 24, 25 — скобы для подвешивания ножен; 14 — подвеска к мечу; 16, 19-23, 36, 37 — однолезвийные мечи и сабли; 17, 38, 39 — детали ножен); 8-11, 26-28, 42 — обкладки луков (10, 11 — золото); 12, 13, 30, 31, 33-35, 40, 41 — железные наконечники стрел; 29, 32 — детали колчанов.

Даты: 1, 3, 4, 8-14 — первая половина V в.; 2, 5 — середина V в.; 6 — вторая половина V в. (?); 7 — первые века нашей эры; 15-21, 25, 28, 29, 32 — VII в.; 19, 24, 26, 27, 30, 31, 33-35 — вторая половина VI-VII в.; 22, 23, 36 — рубеж VII-VIII вв.; 37-42 — первая половина VIII в.

1, 4, 10 — Якушовице (Польша); 2, 5, 7 — колхоз «Восход»; 3, 6 — Вольная Вода; 8, 9 — Интерциза, древняя (Венгрия); 11 — Печюсёг (Венгрия); 12 — Беляус; 13, 14 — Новогригорьевка, курган IX; 15-18, 21, 32 — Малое Перещепино; 19, 26, 27, 30 — г. Энгельс; 19, 27 — курган 17; 26, 30 — курган 18; 20, 25, 29 — Арцыбашево; 22, 36, 40, 41 — Глодосы; 23 — Игар, находка 2 (Венгрия); 24, 33 — Боровое; 28 — Бирск, погребение 92; 31 — Ровное, курган Д-42; 34, 35 — Шипово, курган 3; 37-39 — Вознесенка; 42 — Верхне-Погромное I, курган 1, погребение 12. Составил А.К. Амброз.

(Открыть Рис. 5 в новом окне.)

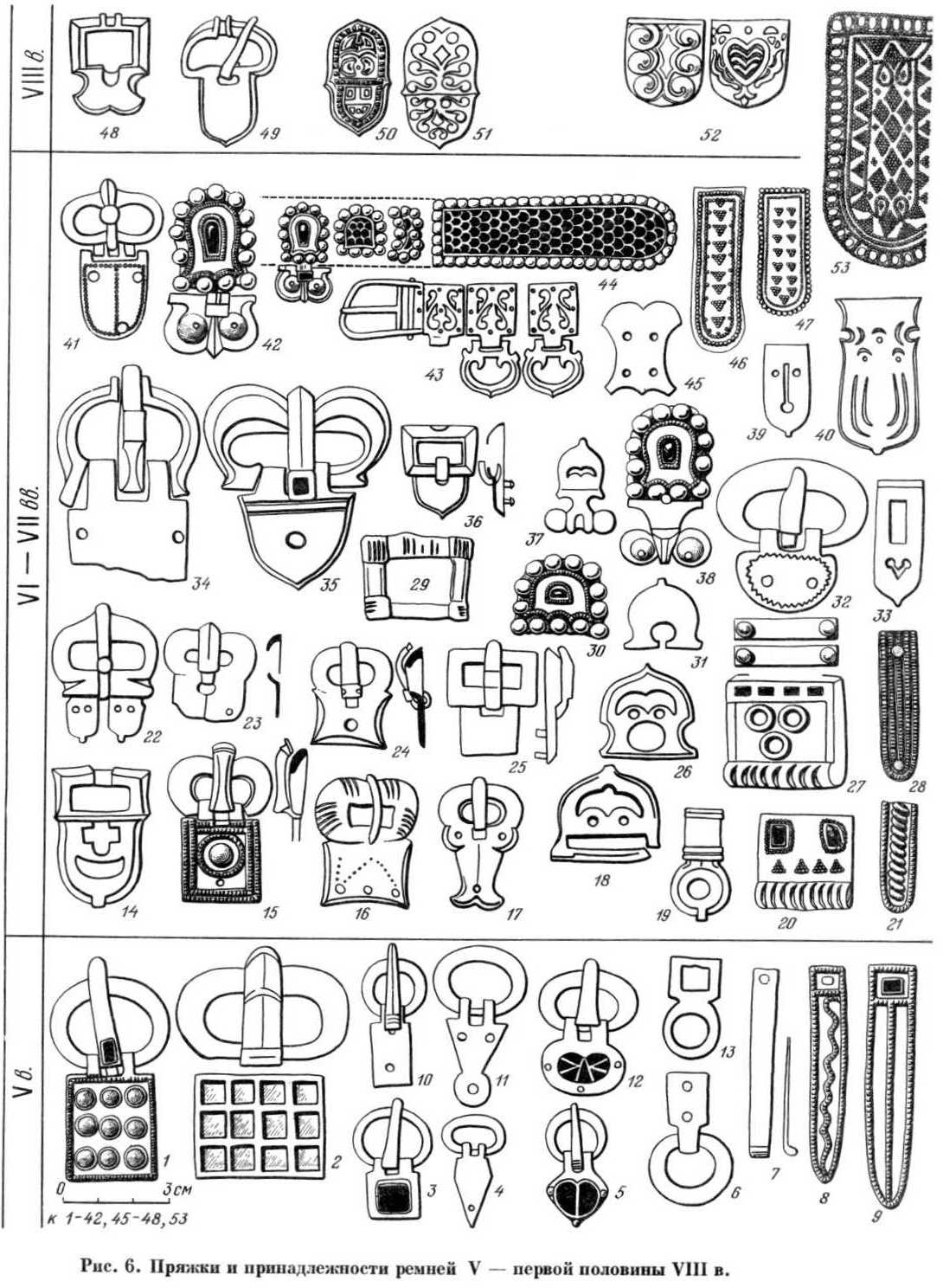

^   Рис. 6. Пряжки и принадлежности ремней V — первой половины VIII в. [рис. на с. 110]

1-5, 10-12, 14-17, 22-25, 29, 32, 34-36, 41, 48, 49 — пряжки; 6, 13, 19 — петли; 7-9, 20, 21, 27, 28, 33, 39, 40, 46, 47, 52, 53 — наконечники; 18, 26, 30, 31, 37, 38, 42, 45, 50, 51 — бляшки; 43, 44 — детали поясов с шарнирными подвесками.

Даты: 1, 3-13 — первая половина V в.; 2 — середина V в.; 14 — вторая половина VI в.; 15-42, 44-47 — VII в.; 43 — V-VI вв.; 48-53 — первая половина VIII в.

1, 3, 5, 9 — Новогригорьевка (1, 3, 9 — курган VIII; 5 — курган IX); 2 — колхоз «Восход»; 4, 10 — Беляус; 6 — Якушовице (Польша); 7, 13 — Унтерзибенбрунн (Австрия); 8 — Раденск; 11 — Качин; 12 — хутор Чикаренко; 14 — Большой Токмак, курган 1, погребение 1; 15, 24, 28 — Бирск (15, 28 — погребение 130; 24 — погребение 138); 16, 21 — Шипово, курган 3; 17 — Сахарная Головка; 18, 19, 26, 29, 40, 46, 47 — Арцыбашево; 20 — Боровое; 22, 31, 33, 37, 39, 45 — Бережновка, курган 1, погребение 7; 23 — Верхне-Погромное I, курган 4, погребение 3; 25, 30, 34, 38, 41, 42, 44 — Малое Перещепино; 27, 32 — Фёдоровка; 35 — Иловатка, курган 3, погребение 2; 36 — Аккермень I, курган 22, погребение 2; 43 — Сонджу, погребение 1 (Корея); 48-50, 53 — Вознесенка; 51 — Ясеново; 52 — Новые Сенжары. Составил А.К. Амброз.

(Открыть Рис. 6 в новом окне.)

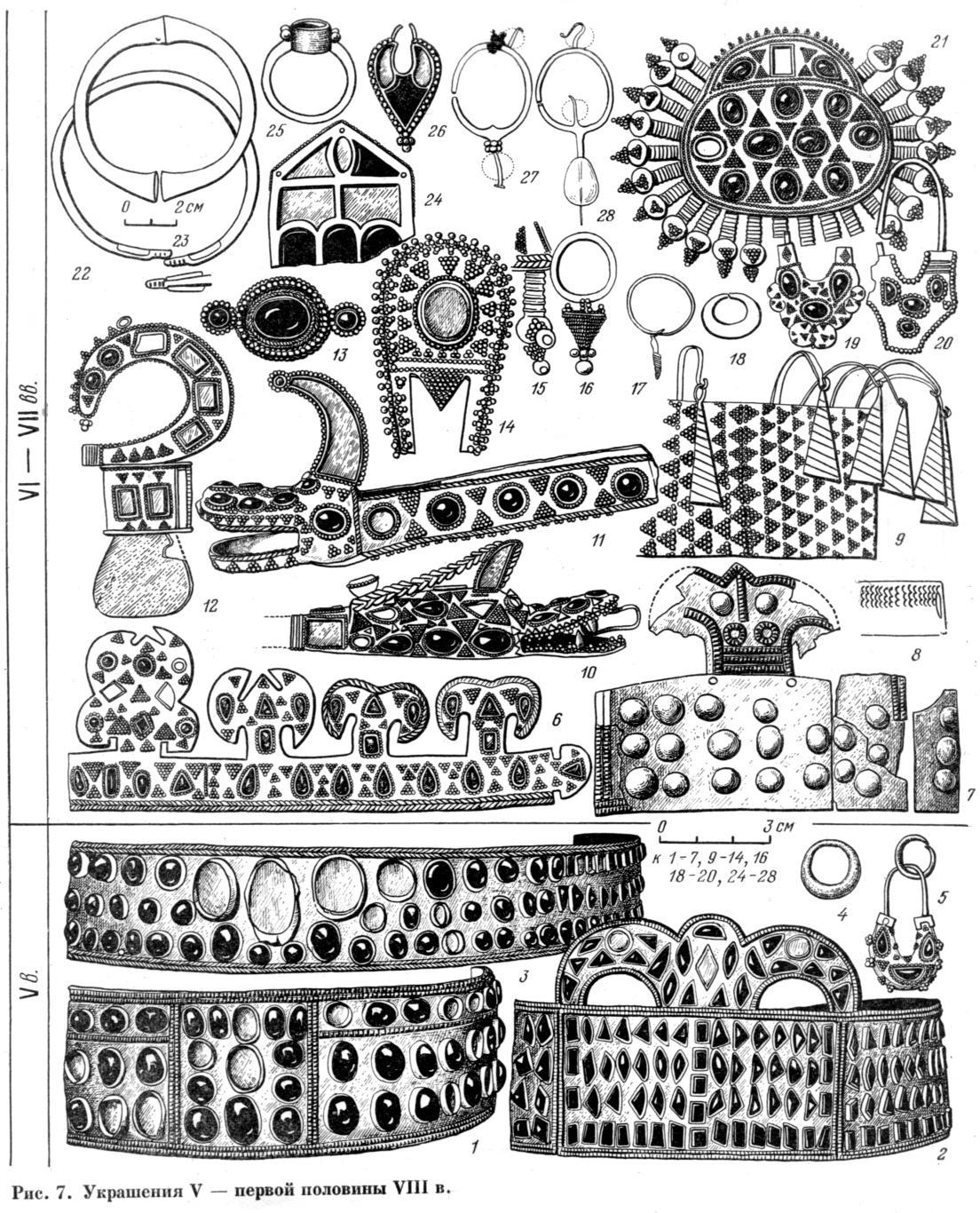

^   Рис. 7. Украшения V — первой половины VIII в. [рис. на с. 111]

1-3, 6-9 — диадемы; 4, 5, 15-21, 27, 28 — височные подвески и серьги (15 — деталь); 10-12 — нагрудные украшения (наконечники гривен?); 13, 25 — перстни; 14, 26 — подвески; 22, 23 — браслеты; 24 — накладка.

Даты: 1-3, 5 — первая половина V в.; 4 — середина V в.; 6, 8-15, 17, 19-21, 24, 26 — в рамках VI-VII вв. без более детального подразделения; 7, 16, 18, 22 — VII в.; 23, 25 — вторая половина VII в.; 27, 28 — вторая половина VII — первая половина VIII в.

1 — Березовка; 2 — «Керчь» (?); 3 — Тилигул I; 4 — колхоз «Восход»; 5 — Беляус; 6 — Мелитополь; 7, 18, 22 — Шипово, курганы 2, 3; 8, 12 — Ленинск, курган 3, погребение 12; 9, 11, 19 — Кара-Агач; 10 — Каряжское городище; 13, 24, 26 — Морской Чулек; 14, 17 — Боровое; 15 — место находки неизвестно; 16 — Арцыбашево; 20 — г. Энгельс, курган 36, погребение 2; 21 — Цюрупинск (быв. Алёшки); 23, 25 — Малое Перещепино; 27 — Глодосы; 28 — Новые Сенжары. Составил А.К. Амброз.

(Открыть Рис. 7 в новом окне.)

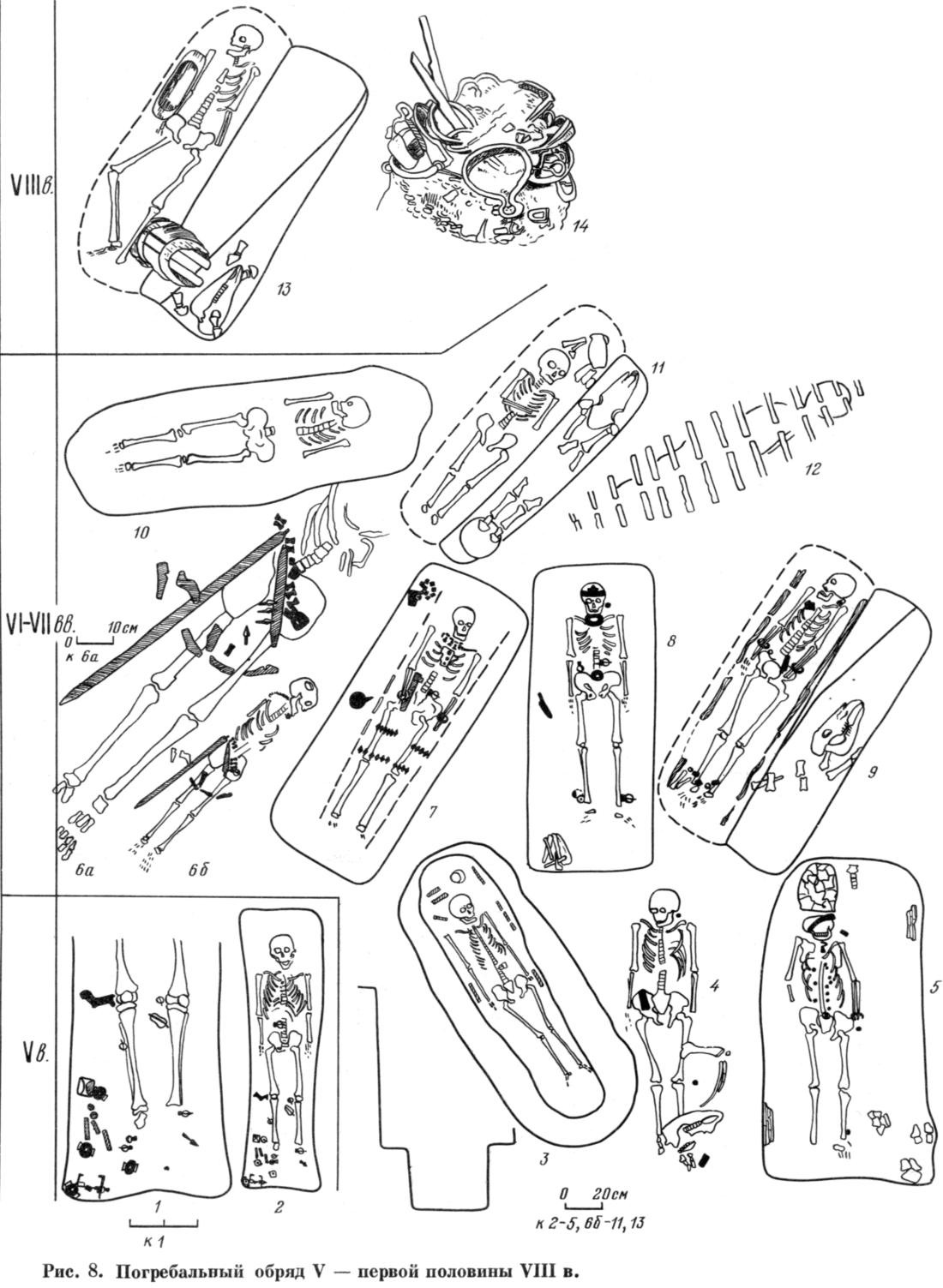

^   Рис. 8. Погребальный обряд V — первой половины VIII в. [рис. на с. 112]

1, 2, 7, 8, 10, 12 — в простой яме; 3 — в яме с заплечиками у дна; 5 — в широкой яме; 6 — на полу заброшенного здания; 9, 11, 13 — в яме с подбоем; 1, 2, 4, 9, 11, 12, 13 — со шкурой лошади, 5 — быка, 8 — овцы; 14 — жертвенная яма.

Даты: 1, 2 — первая половина V в.; 3 — вторая половина VI в.; 5, 9 — в пределах VI-VII вв.; 6 — в пределах V-VII вв.; 4, 7, 8, 10-12 — VII в.; 13, 14 — первая половина VIII в.

1, 2 — Беляус (1 — деталь); 3 — Большой Токмак, курган 1, погребение 1 (публикуется по К.Ф. Смирнову); 4 — Верхне-Погромное, курган 4, погребение 3; 5 — Ленинск, курган 3, погребение 12; 6 а, б — Кзыл-Кайнар-тобе (6 а — деталь); 7, 8 — Шипово, курганы 3, 2; 9 — г. Энгельс, курган 36, погребение 2; 10 — Зиновьевка; 11 — Бережновка II, курган 111, погребение 1 (публикуется по И.В. Синицыну); 12 — Белозёрка, курган 2; 13 — Бородаевка, курган 9, погребение 5; 14 — Вознесенка. Составил А.К. Амброз.

(Открыть Рис. 8 в новом окне.)

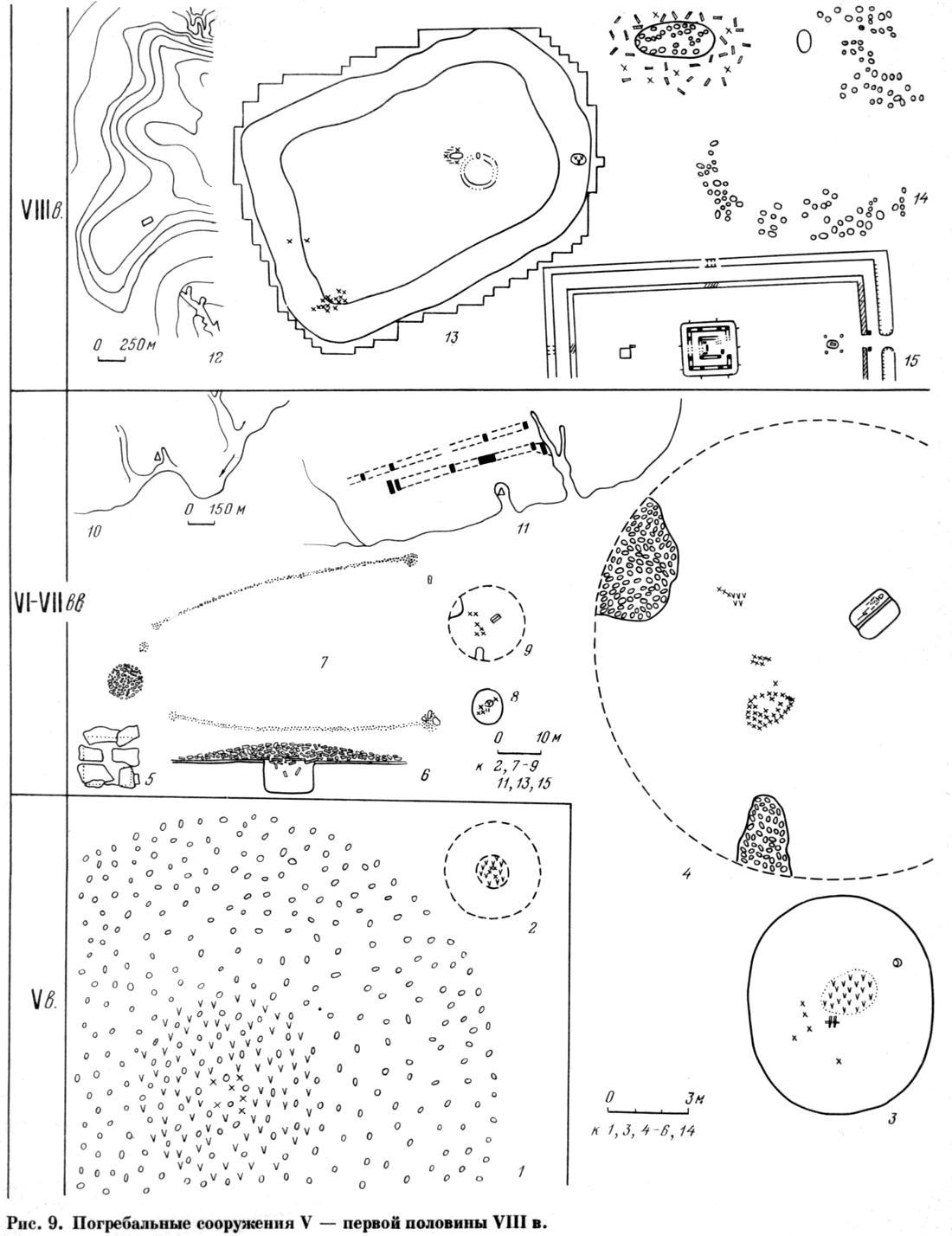

^   Рис. 9. Погребальные сооружения V — первой половины VIII в. [рис. на с. 113]

1, 2, 6, 7 — курганы с насыпью из камня; 3, 8 — курган с кострищем; 4, 9 — впускное погребение в более древний курган; 5-7 — курган «с усами»; 10-15 — поминальные комплексы.

Даты: 1, 2 — первая половина V в.; 3, 5-8 — в пределах VI-VII вв.; 4, 9 — VII в.; 10, 11 — конец VII в.; 12-14 — первая половина VIII в.; 15 — 732 г.

1, 2 — Новогригорьевка, курган IX; 3, 8 — Ровное, курган Д-42; 4, 9 — Иловатка, курган 3, погребение 2; 5-7 — Канаттас, курган 19; 10, 11 — Глодосы; 12-14 — Вознесенка; 15 — памятник Кюль-тегина (Монголия); 1, 2 — предположительная схема по описанию у Д.Я. Самоквасова [1908, с. 133-135]; 13, 14 — по В.А. Грiнченко [1950, рис. 3 с дополнениями по его тексту]; 1, 3-6, 14 и 2, 8, 9, 11, 13, 15 сделаны сопоставимыми по масштабу. Составил А.К. Амброз.

(Открыть Рис. 9 в новом окне.)


^   Рис. 10. Предметы V-VII вв. из могил Киргизии.

(98/99)

(1, 2 — по А.Н. Бернштаму; 3-18 — по И.К. Кожомбердиеву) [рис. на с. 114]

1 — реконструкция деревянной основы колыбели; 2 — костяной «сумак» — деталь колыбели; 3 — фрагмент кольчуги; 4 — глиняный сосуд; 5 — меч; 6-13 — наконечники стрел; 14, 18 — височные подвески; 15 — бляшка; 16 — золотая маска и диадема; 17 — перстень;

1, 2 — Кенкол, 3-13, 18 — Кетмень-Тюбе; 14 — Алай; 15-17 — Шамси.

(Открыть Рис. 10 в новом окне.)

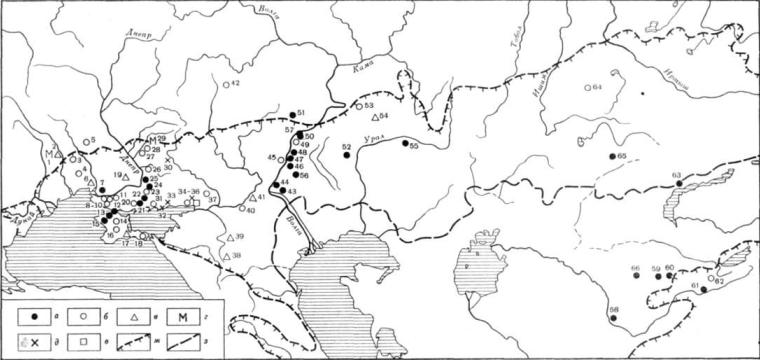

^   Рис. 11. Распространение памятников бахмутинской и турбаслинской культур. Карта. [рис. на с. 114]

а — памятники бахмутинской культуры; б — памятники турбаслинской культуры; в — границы бахмутинской культуры; г — границы турбаслинской культуры. Составил Н.А. Мажитов.

(Открыть Рис. 11 в новом окне.)


^   Рис. 12. Турбаслинская культура. Таблица составлена по материалам раскопок Дежневских, Кушнаренковских, Новотурбаслинских, Салиховских, Уфимских, Шареевских курганов и Сакмарского городища. [рис. на с. 115]

1 — типичное жилище-полуземлянка; 2 — курган и погребение под ним; 3-7 — типы турбаслинских погребений; 8-67 — детали поясов, подвески, серьги, амулеты; 68-88 — сосуды турбаслинских типов. Составили Н.А. Мажитов и С.А. Плетнёва.

(Открыть Рис. 12 в новом окне.)


^   Рис. 13. Бахмутинская культура. [рис. на с. 116]

1-5 — типы городищ (1 — Юлдашево (Петртау); 2 — Варьяз; 3 — Афанасьевка; 4 — Баразинское; 5 — Шульганово); 6-9 — типы погребений; 10 — план раскопа Бирского могильника, на котором по ряду выделенных признаков показано разрастание его к западу (а — могилы с жертвенными комплексами; б — могилы с нишей; в — могилы со ступенькой; г — геральдические пряжки; д — серьги с многогранником; е — широкие костяные наконечники стрел; по А.К. Амброзу); 11-18 — сбруя и оружие; 19-30 — пояс и его детали; 31-45, 49-55 — украшения, амулеты, фибулы; 46 — стеклянный сосуд; 47, 48 — зеркала; 56-60 — орудия труда; 61-67 — сосуды; 6-67 — из Бирского и Каратамакского могильников. Масштаб различен. Составители Н.А. Мажитов, С.А. Плетнёва.

(Открыть Рис. 13 в новом окне.)


^   Рис. 14. Сосуды 1-го этапа караякуповской культуры. [рис. на с. 117]

1-8, 10, 13-15 — Манякский могильник; 9 — Лагеревский могильник; 11, 16 — Новобиккинский могильник; 12 — II Красногорский могильник; 17, 18 — Бирский могильник. Составили Н.А. Мажитов, С.А. Плетнёва.

(Открыть Рис. 14 в новом окне.)


^   Рис. 15 Караякуповская культура (1-й этап). [рис. на с. 118]

1 — распространение памятников караякуповской культуры (1 — Маняк; 2 — Старо-Калмашево; 3 — Чатра; 4 — Кара-Якупово; 5 — Лагерево; 6 — Ново-Биккино; 7 — VII Романовка; 8 — Чернозерский; 9 — Таптыково; 10 — Уфа; 11 — Юмакаево; а — грунтовой могильник; б — курганы; в — городища; г — селища); 2 — Кара-Якуповское городище; 3 — Старо-Калмашевское городище; 4 — яма, обложенная деревянными плахами (II Новотурбаслинское поселение); 5 — яма с подбоем (Юмакаевское городище); 6 — план и разрез кургана и погребения под ним; 7, 8 — типы погребений; 9-92 — оружие, части сбруи, части воинских поясов, украшения из Манякского и Лагеревского могильников, Новобиккинского кургана. Масштаб различный. Составили Н.А. Мажитов и С.А. Плетнёва.

(Открыть Рис. 15 в новом окне.)

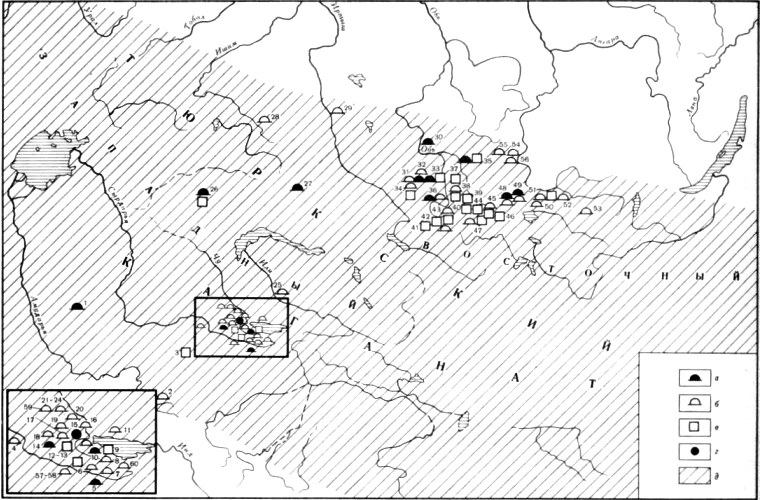

^   Рис. 16. Тюркские памятники юга Сибири. Средней Азии и Казахстана конца VI — первой половины IX в. Карта. [рис. на с. 119]

а — курганы конца VI-VII в.; б — курганы VII — первой половины IX в.; в — каменные оградки; г — поселение; д — территория Тюркского каганата; 1 — погребение в Самарканде; 2 — Тамды; 3 — Гульча; 4 — Дальверзин; 5 — Аламышик; 6 — Сонкуль; 7 — Чонноо; 8 — Кара-Булун; 9 — Таш-Тюбе; 10 — Кочкорская долина; 11 — Койсу; 12 — Бекбо-Сай; 13 — Ешме-Сай; 14 — Борижары; 15 — Ак-Бешим; 16 — Кен-булунь; 17 — Кызыл-Сай; 18 — предгорья Таласского хребта; 19 — Кулан-Сай; 20 — Чуйская долина, ущелье Кегеты; 21 — Новопокровка; 22 — Новопавловка; 23 — Петровка; 24 — Карабалты-Аспара; 25 — Капчагай; 26 — Жаксы-Арганаты; 27 — Егиз-Койтас; 28 — Бощекуль; 29 — Бобровский могильник; 30 — Осинки, 31 — Шибе; 32 — Туекта; 33 — Курота; 34 — Яконур; 35 — Кудыргэ; 36 — Катанда; 37 — Чибит; 38 — Курай; 39 — Пазырык; 40 — Мышейлык (Арагол); 41 — Кара-Коба; 42 — Койсу; 43 — Талдура; 44 — Табажек; 45 — Узунтал; 46 — Бугузун; 47 — Юстыд; 48 — Монгун-Тайга; 49 — Кокэль; 50 — Саглы; 51 — Аймырлыг; 52 — Аргалыкты; 53 — Ак-Туруг; 54 — Усть-Тесь; 55 — Капчалы II; 56 — Уйбат II; 57 — Джаныш-Булак; 58 — Теке-Таш; 59 — Сокулук I, курган 4; 60 — Торткуль. Составил В.А. Могильников.

(Открыть Рис. 16 в новом окне.)


^   Рис. 17. Поминальные сооружения знати, оградки и выкладки алтайских тюрок, каменные изваяния около них и инвентарь из оградок. [рис. на с. 120]

1, 2 — Сарыг-Булун (Тува); 3, 9 — Кожээлиг-Хову (Тува, Кара-Холь); 4 — Бай-Тайга (Тува); 5, 8 — долина Суглуг-Аксы-Шоль (правобережье р. Каргы, в 25 км от Мугур-Аксы, Тува); 6 — Карасуглуг-Шоль-Аксы (Тува); 7, 10 — долина р. Каргы, Монгун-Тайга (Тува); 11, 12, 14-23 — Кудыргэ (Алтай) ; 13 — Кудыргэ, каменная выкладка над детским погребением с валуном; 2, 8 — поминальные сооружения знати; 6, 7, 10-12, 14 — каменные оградки; 9 — план и разрез оградки; 1, 3-5 — камень; 15-23 — железо. Составила С.А. Плетнёва.

(Открыть Рис. 17 в новом окне.)


^   Рис. 18. Погребальный обряд тюрок конца VI-X вв. [рис. на с. 121]

1 — Монгун-Тайга — 57-XXVI; 2 — Монгун-Тайга-57-XXXVI; 3 — Кокэль, курган 22; 4 — Монгун-Тайга-58-VIII; 5 — Мон-гун-Тайга-58-V; 6 — Монгун-Тайга-58-IV — кенотаф; 7 — Озен-Ала-Белиг, курган 3а; 8 — Кокэль, курган 1; 9 — Кокэль, курган 5; 10 — Кокэль, курган 2; 11 — Кокэль, курган 6; 12 — Монгун-Тайга-57-XXXII; 13 — Монгун-Тайга-57-XXXI; 14 — Монгун-Тайга-57-ХХ; 15 — Монгун-Тайга-57-XI. 1, 3, 4 — погребения с конём; 2 — погребение с бараном; 5-6 — кенотафы с конём; 7-9 — погребения без коня; 10, 11 — разрезы насыпей курганов; 12, 13 — кенотафы без коня; 14, 15 — культовые выкладки. Составил В.А. Могильников.

(Открыть Рис. 18 в новом окне.)


(Открыть Рис. 19, с. 122 в новом окне.)


(Открыть Рис. 19, с. 123 в новом окне.)

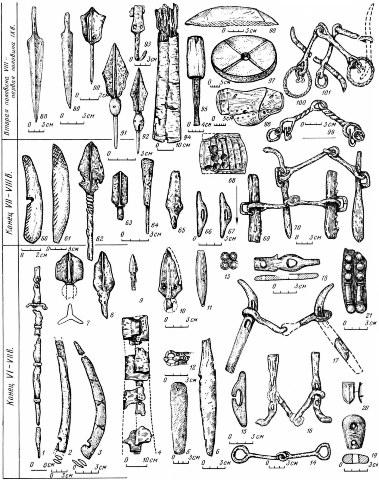

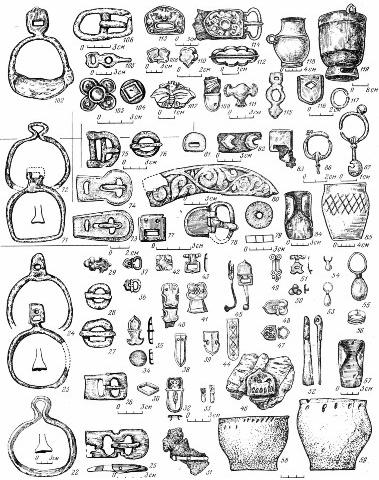

^   Рис. 19. Вещевой инвентарь тюрок Саяно-Алтая конца VI — первой половины IX в. [рис. на с. 122-123]

1-56, 58, 59 — Кудыргэ; 57, 60-65, 68, 84, 96, 105, 108, 116 — Кокэль; 66, 67, 70, 72, 75, 85 — Монгун-Тайга; 69, 71, 76-80, 86 — Катанда II, курган 5, 1954 г.; 73, 74 — Шибэ, малый курган 5; 81-83, 99 — Курай VI; курган 3; 87, 97, 100, 103, 104 — Курай VI, курган 1; 88, 89-93, 98, 102, 106, 109, 110, 117-119 — Курай IV, курган 1; 94 — Курай III, курган 1; 95 — Курай IV, курган 2; 101 — Ак-Туруг; 107 — Курай IV, курган 3; 111, 115 — Саглы; 112-114 — Туекта, курган 3.

1, 6-10, 14, 16, 22-24, 27, 28, 52, 57, 62-65, 70-72, 75, 76, 84, 88-90, 99-102, 106, 115, 119 — железо; 2, 3, 15, 18, 25, 26, 60, 61, 66, 67, 73, 74, 80, 98, 105 — кость; 4 — берёста; 5, 19, 97 — камень; 11, 68, 96 — дерево; 12, 13, 20, 30, 33-35, 37, 45, 47, 49, 51, 54, 56, 77, 78, 86, 87, 111, 116 — медь; 17, 69, 91, 92, 95 — железо, кость; 21, 40 — медь, кожа; 29, 32, 36, 38, 39, 41-44, 50, 53, 55, 103, 104, 107,110, 112, 118 — серебро; 31 — медь, войлок; 46 — медь, берёста; 48 — медь, железо; 81-83, 109 — серебро, кожа; 93 — железо, кожа; 94 — берёста, железо, дерево; 108 — органическое вещество; 113, 114, 117 — золото; 58, 59, 79, 85 — глина.

1 — меч; 2, 3, 60, 61, 98 — накладки лука; 4, 94 — колчаны; 5 — оселок; 6, 89 — ножи; 7-11, 62-64, 90-92 — наконечники стрел; 12 — пряжка от колчана; 13, 42, 46 — бляшки от колчана; 14, 16, 17, 69, 70, 99-101 — удила; 15, 66, 67 — застёжки от пут и сбруи; 18, 105 — блоки для чумбура; 19 — грузило аркана; 20, 21, 29, 32, 34, 35, 38-41, 43, 49, 103, 104, 107, 109-112 — бляхи от конской узды, сбруи; 22-24, 71, 72, 102 — стремена; 25-27, 73-76, 106 — подпружные пряжки; 28 — пряжка от одежды; 30 — обойма от ремня путлища; 31 — застёжка на войлоке; 33, 50 — украшения чепрака; 36, 37 — обувные пряжки; 44, 116 — наконечники поясных ремней; 45, 47, 51, 79 — застёжки одежды; 48 — пряжка для подвешивания меча; 52 — копоушка; 53-55, 86, 87, 117 — серьги; 56 — перстень; 57, 84 — топоры-тёсла; 58, 59, 85 — сосуды глиняные; 65, 93 — колчанные крючки; 68 — прибор для добывания огня; 77, 81-83, 108, 113, 115 — поясные бляхи; 78, 114 — поясные пряжки; 80 — облицовка передней луки седла; 88 — кинжал; 95 — долото; 96 — основа седла; 97 — жернов; 118 — кубок; 119 — котел. Составил В.А. Могильников.


(Открыть Рис. 20, с. 124 в новом окне.)


(Открыть Рис. 20, с. 125 в новом окне.)

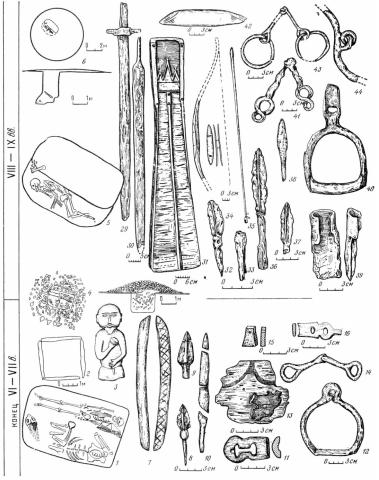

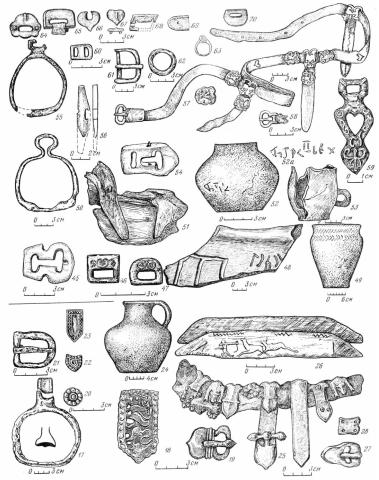

^   Рис. 20. Тюркоязычные кочевники Казахстана в Средней Азии конца VI-IX в. [рис. на с. 124-125]

1, 4, 9-16 — Егиз-Койтас; 2, 3 — Жаксы-Арганаты; 5, 6, 30, 31, 34, 35, 37-41, 49, 54, 57, 58, 63, 70 — Бобровский могильник; 7, 21 — Аламышик, курган 69; 8 — Кулан-Сай; 17-20, 22-24 — погребение в Самарканде; 25, 26 — Таш-Тюбе; 27, 28 — Борижарский могильник; 29 — Бощекуль; 32, 33, 36, 45, 53, 56 — Койсу; 42, 55, 60, 62, 64-69 — погребение в Чуйской долине; 43, 50, 61 — Тамды; 44, 48, 52 — Дальверзин; 46, 47, 59 — из погребений Чуйской долины; 51 — Кара-Булун.

3, 15 — камень; 7, 11, 16, 26, 42, 45, 54, 56 — кость; 8 — железо, кость; 9, 10, 12, 14, 17, 21, 29, 30, 32, 33, 36-41, 43, 44, 50, 55, 61, 70 — железо; 13 — берёста, ткань; 18, 27, 28, 46, 47, 57, 58, 59, 60, 62, 64, 66-69 — медь; 19 — медь, железо, ткань; 21-23, 63 — серебро; 24, 48, 49, 52 — глина; 25, 65 — бронза, кожа; 31 — берёста, дерево, ткань; 51, 53 — дерево; 34 — дерево, кость; 35 — дерево, железо.

3 — каменное изваяние; 7, 26, 42 — накладки лука; 8, 9, 32, 33, 36-38 — наконечники стрел; 10 — нож; 11, 21, 45, 54, 61 — подпружные пряжки; 12, 17, 40, 50, 55 — стремена; 13, 31 — фрагмент колчана и колчан; 14, 41, 43 — удила; 15 — подвеска; 16 — пряжка-блок от повода; 18 — наконечник пояса; 19, 27, 58 — поясные пряжки; 20, 22, 23, 60, 62, 64-69 — бляхи и кольцо от конской сбруи; 24, 49, 52 — глиняные сосуды; 25 — фрагмент пояса; 28, 46, 47, 59, 70 — поясные бляхи; 29, 30 — мечи; 34, 35 — лук и стрела; 39 — топор-тесло; 44 — псалий; 48 — фрагмент сосуда с надписью; 51 — остов седла; 53 — кубок; 56 — застёжка от пут; 57 — пояс; 63 — перстень; 34, 35, 57 — реконструкция по Ф.X. Арслановой [1963а, табл. I, 8; II, 4, 5]; 21 — язычок реконструирован. Составил В.А. Могильников.


^   Рис. 21. Изобразительное искусство тюркоязычных пародов Саяно-Алтая. [рис. на с. 126]

1, 4-6,10,12 — Сулекская писаница (Хакасия); 2, 9 — изображения на Кудыргинском валуне (Алтай); 3, 7, 8, 11, 13, 14 — изображения на костяной луке седла из Кудыргэ, курган 9 (Алтай). Составили В.А. Могильников и С.А. Плетнёва.

(Открыть Рис. 21 в новом окне)

(99/100)


^   Рис. 22. Изображения тюрок. [рис. на с. 127]

1, 2, 8 — Афрасиаб (Самарканд); 3 — Тенгеньбулак (Южный Казахстан); 4 — Корумды на оз. Иссык-Куль (Киргизия); 5 — Носа (Пёрёш) (Югославия); 6 — Верхний Чир-Юрт (Дагестан); 7 — Кудыргэ (Алтай); 9 — уроч. Тёте в Курайской степи (Алтай); 10 — Кызыл-Тёй (Тува); 11 — р. Хам-Дыт (Тува); 12, 13 — р. Шеми (Тува); 14 — Бижиктиг-Хая.

1, 2, 8 — живопись; 3, 4, 9-14 — камень; 5-7 — гравировка на кости. Масштаб разный. Составил А.К. Амброз.

(Открыть Рис. 22 в новом окне)


(Открыть Рис. 23, с. 128 в новом окне.)


(Открыть Рис. 23, с. 129 в новом окне.)

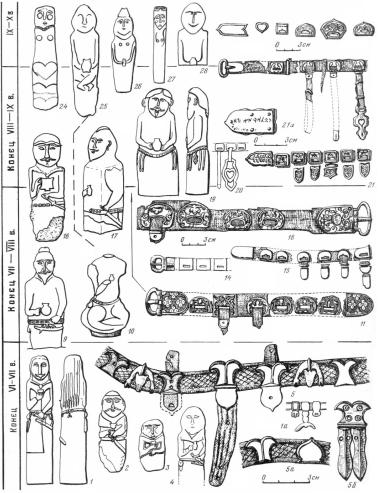

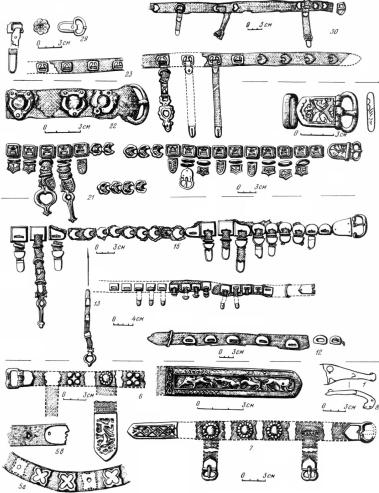

^   Рис. 23. Каменные изваяния и поясные наборы древних тюрок конца VI-X в. [рис. на с. 128-129]

1 — совхоз Мичуринский Зайсанского района Восточно-Казахстанской обл. ( — прорисовка деталей части поясного набора на этом изваянии); 2 — р. Талды-Су, Семиречье; 3 — Иссык-Кульская котловина; 4 — Каркаралинск, Казахстан; 5а-г — Таш-Тюбе, (Тянь-Шань); 6 — Кудыргэ (Алтай), курган 11, вариант реконструкции (наконечники увеличены в 2 раза); 7 — Кудыргэ, курган 9, вариант реконструкции; 8 — Кудыргэ, курган 9, крючок от второго пояса; 9 — Курайская степь (Алтай); 10 — сел. Кызыл-Мажалык (Тува); 11 — Черби, курган Б-18 (Тува); 12 — Монгун-Тайга-58-Х (Тува); 13 — Монгун-Тайга-57-XXXVI; 14 — прорисовка блях пояса каменного изваяния с р. Хам-Дыт (Овюрский район, Тува); 15 — Туекта, курган 3 (Алтай); 16 — р. Туура-Су, Иссык-Кульская котловина; 17 — Таарбол, левый берег р. Таргалок, близ сел. Арыг-Бажи, Тува; 18 — Туекта, курган 4 (Алтай); 19 — левый берег р. Шеми близ впадения в р. Хемчик (Тува); 20 — прорисовка лировидной бляхи каменного изваяния с р. Шеми; 21 — Курай IV, курган 1 (21а — оборотная сторона наконечника ремня с рунической надписью «Хозяина (господина) Ак-Кюна... кушак...»); 22 — Монгун-Тайга-58-V (Тува); 23 — Кара-Чога, курган 4 (Тува); 24 — уроч. Тотбанак близ с. Точка (Уланский район Восточно-Казахстанской обл.); 25 — Восточный Казахстан; 26 — с. Сергеевка Алма-Атинской обл.; 27 — с. Точка Уланского района Восточно-Казахстанской обл.; 28 — с. Пугачёво Курчумского района Восточно-Казахстанской обл.; 29 — Сростки I, курган 2 (Алтай), бляхи и пряжка поясного набора; 30 — Монгун-Тайга-58-IV.

1-4, 9, 10, 16, 17, 19, 24-28 — камень; 5, 6, 12, 13, 23, 30 — медь; 7, 29 — медь, серебро; 8 — медь, железо; 11 — золочёная бронза; 15 — серебро; 18 — золото; 21, 22 — серебро с позолотой; 5, 11-13, 15, 18, 21-23, 30 — сохранились остатки кожи; 5 — кожа с тиснением. Составил В.А. Могильников.

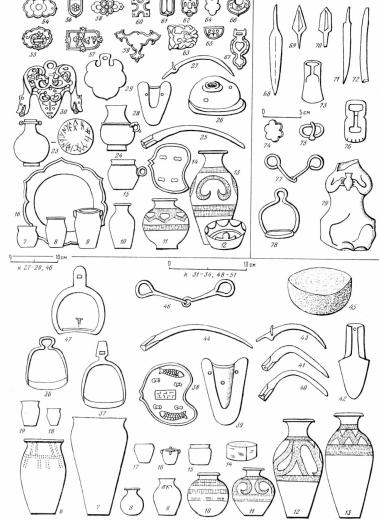

^   Рис. 24. Древности тюрок Саяно-Алтая конца VIII-X в. [рис. на с. 130]

1 — Монгун-Тайга-58-V; 6, 20, 32, 38 — Монгун-Тайга-58-IV; 2, 8, 16, 24, 29, 31, 39, 43-47 — Саглы; 3, 9, 17, 19, 28 — Курай III, курган 2; 4, 5, 10, 11, 30 — Катанда II, большой курган, впускная могила 2, 1954 г.; 7, 12, 13, 15, 18, 21-23, 25-27, 40-42 — Катанда II, курган 2, 1925 г.; 14 — Катанда II, курган 1;

4, 5, 7-11, 14, 15, 17, 20, 33-35, 39-47 — железо; 6 — серебро; 12, 16, 21-26, 28-30 — медь; 13, 18, 19, 27 — кость; 31 — золото; 32 — берёста; 36-38 — железо, кость.

4, 18, 14 — удила; 5, 9 — стремена; 6 — кубок; 7, 25 — кольцо и бляха от сбруи; 10, 11, 13, 17 — подпружные пряжки; 12 — наконечник ремня; 15 — крюк; 16 — бляха от портупеи (?); 18 — застёжка от пут; 19 — гребень; 20 — кольцо от колчана; 21 — бляшки от подвесного ремешка к поясу; 22, 23, 26 — пряжки; 24 — основа поясной бляхи; 25, 31 — бляхи-оправы от пояса; 27 — трубочка; 28, 29 — серьги; 30 — височное кольцо; 32 — колчан; 33 — панцирная пластина; 34-38, 43-47 — наконечники стрел; 39 — нож; 40 — кинжал; 41 — топор-тесло; 42 — боевой топорик. Составил В.А. Могильников.

(Открыть Рис. 24 в новом окне)


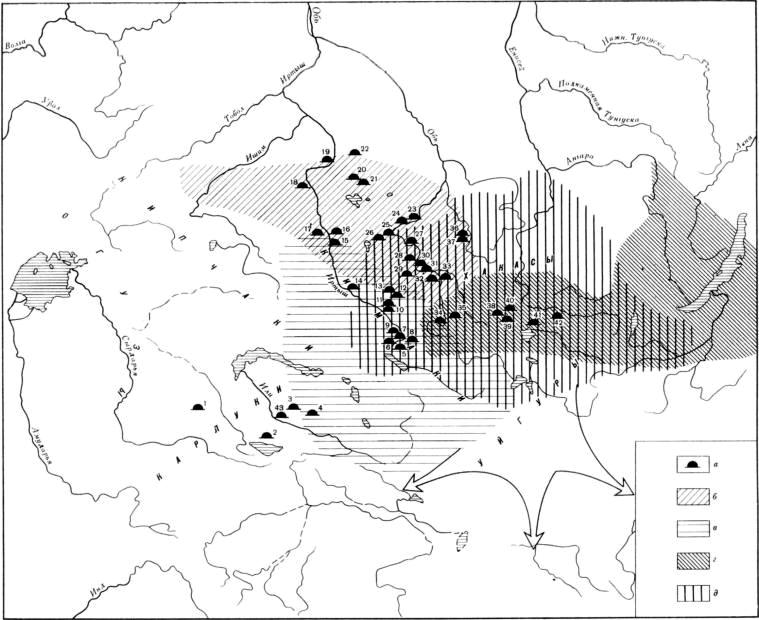

^   Рис. 25. Ареалы расселения н погребения тюркоязычного населения IX-X вв. Карта. [рис. на с. 131]

(Открыть Рис. 25 в новом окне.)

а — курганный могильник или одиночные погребения; б — сросткинская культура; в — ареал рассоления кимаков; г — тюркоязычное население Саяно-Алтая и южного Прибайкалья; д — древние хакасы; 1 — Кызыл-Кайнар; 2 — Алма-Ата; 3 — Кадырбай I; 4 — Текели (погребальный комплекс); 5 — Кзыл-Ту II; 6 — Славянка; 7 — Юпитер; 8 — Свинчатка; 9 — Пчела; 10 — Зевакино; 11 — Орловка; 12 — Корболиха; 13 — Гилёво; 14 — Большая Владимировна; 15 — Бобровка; 16 — Трофимовка; 17 — совхоз 499; 18 — Романтеево; 19 — Ирча; 20 — Усть-Тартас; 21 — Старая Преображенка; 22 — Красноярка; 23 — Ордынское; 24 — Старый Шарап; 25 — Камень II; 26 — Грязново; 27 — Иня; 28 — Гоньба; 29 — Малое Панюшово; 30 — Осинки; 31 — Ближние Елбаны; 32 — Красноярское (Змеевка); 33 — Сростки; 34 — Катанда; 35 — Курай; 36 — Камышинка; 37 — Ур-Бедари; 38 — Монгун-Тайга; 39 — Саглы; 40 — Хемчик; 41 — Ак-Даг; 42 — Кара-Чога; 43 — Канчагай. Составил В.А. огильников.

(131/132)


(Открыть Рис. 26, с. 132 в новом окне.)


(Открыть Рис. 26, с. 133 в новом окне.)

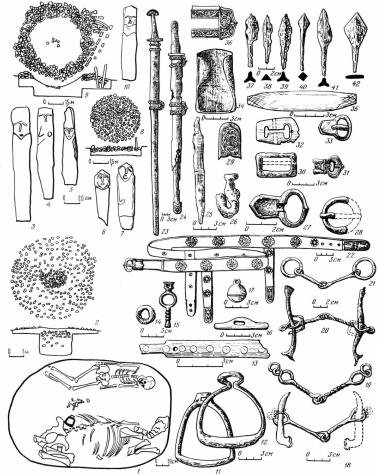

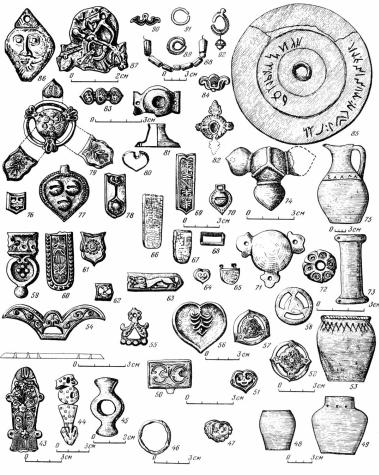

^   Рис. 26. Древности кимаков и карлуков IX-X вв. [рис. на с. 132-133]

1, 2, 23, 25, 48, 49, 85, 89, 90, 92 — Зевакино; 3-5, 9, 10 — Уш-Биик (Семипалатинская обл.); 6-8 — Точка (Уланский район Восточно-Казахстанской обл.); 11-13, 16, 18-21, 31, 33, 34, 42, 50, 51, 53-55, 59, 77-79, 81, 83, 86, 87, 91 — Гилёво; 14, 43, 46 — Трофимовский могильник; 15, 22, 24, 28, 29, 32, 35, 36-39, 88 — Орловка; 17, 30, 40, 41, 44 — Кызыл-Кайнар; 26, 62, 63 — Кадырбай I; 27, 45 — Свинчатка; 47 — совхоз 499; 52, 56-58, 64-70, 76, 80, 82, 84 — Текели; 60, 61 — Большая Владимировка; 71-75 — Чуйская долина.

3-7, 10 — камень; 11, 12, 14, 19-21, 25, 26, 28, 30, 34, 37-42 — железо; 13, 16, 32, 35, 44, 72 — кость; 15, 17, 27, 43, 45, 46, 50, 51, 52, 54-59, 64-71, 73, 74, 76-78, 80-87, 90 — медь; 18 — железо, кость; 22 — бронза, серебро (реконструкция Ф.X. Арслановой, 1969, рис. 1); 23, 31 — железо, бронза; 24, 33 — железо, серебро; 29, 36, 79, 89, 92 — серебро; 47, 60, 61 — бронза или серебро; 48, 49, 53, 75 — глина; 62, 63 — бронза с позолотой; 88 — агат, сердолик; 91 — золото.

3, 7-10 — каменные изваяния; 11, 12 — стремена; 13 — седельный кант; 14 — кольцо; 15, 43, 44 — подвески к поясу; 16 — застёжка от пут; 17 — бубенчик; 18-21 — удила; 22 — пояс (частично сохранилась кожа); 23, 24 — сабли с оправами ножен; 25 — нож; 26 — крюк от колчана; 27, 30-33 — пряжки от поясных ремней; 28, 32 — подпружные пряжки; 29 — наконечник ножен; 34 — топор-тесло; 35 — накладка лука; 36 — обойма от ножен сабли; 37-42 — наконечники стрел; 45, 68 — обоймы от ремней; 46 — височное кольцо; 47, 50, 51, 64, 80, 83, 84 — декоративные бляшки от поясов и сбруи; 48, 49, 53, 75 — сосуды; 52, 57, 79 — бляхи от перекрестия ремней портупеи (75 — частично сохранилась кожа); 54, 55 — бляхи от колчана; 56 — налобник от уздечки лошади; 58 — основа бляхи от перекрестия ремней; 59-63, 65-67, 69, 76, 78 — наконечники ремней; 70, 77, 90 — декоративные подвески; 71, 74 — бляхи от перекрестия ремней сбруи; 72 — пряслице; 73 — игольник; 81, 82 — наносные султанчики от уздечек; 85 — зеркало; 86, 87 — подвески-амулеты; 88 — бусы; 89, 91, 92 — серьги. Составил В.А. Могильников.


(Открыть Рис. 27, с. 134 в новом окне.)


(Открыть Рис. 27, с. 135 в новом окне.)

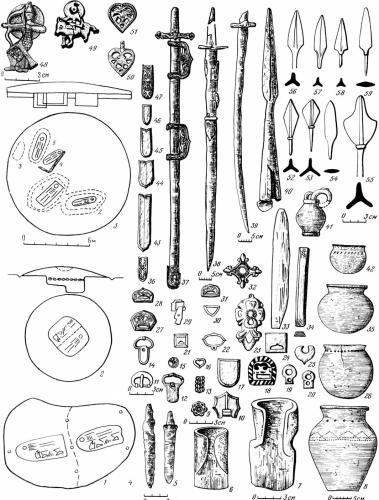

^   Рис. 27. Инвентарь и обряд погребения сросткинской культуры. [рис. на с. 134-135]

1, 5, 6, 10, 17, 24-26, 52-54, 59, 60-63, 67, 70, 72, 91 — Иня; 85 — Новокамышинка; 3, 4, 8, 12, 19, 20, 35, 38, 39, 41, 57, 58, 65, 66, 68, 71, 74, 75, 78, 81, 82, 84, 86, 90, 92, 93, 96, 97 — Ближние Елбаны; 7, 9, 11, 13-16, 21-23, 27-34, 36, 37, 43-47, 49-51, 55, 56, 64, 80, 98 — Сростки I; 18, 42, 87-89 — Старая Преображенка; 48 — Кулундинское; 69, 79, 83, 94, 95, 99 — Ур-Бедари; 73, 76, 77 — Камень II.

4-7, 38-41, 52-63, 65-67, 72, 73, 78, 80, 85, 92, 93 — железо; 8, 26, 35, 42 — глина; 9, 10, 13, 15-18, 20-25, 27-32, 36, 45-51, 69-71, 74, 75, 79, 81, 82, 84, 86, 89, 91, 95, 99 — медь; 11, 14, 19, 43, 44 — серебро; 12, 37, 87, 88, 96 — бронза, железо; 33, 34, 68, 76, 77, 98 — кость; 64, 97 — кость, железо; 83 — нефрит; 90 — бронза, стекло; 94 — серебро, кожа.

4, 5 — ножи; 6, 7 — топоры-тёсла; 8, 26, 35, 42 — сосуды; 9, 10, 13, 15, 16, 18, 21, 22, 24, 25, 27-29, 31-32 — бляхи от поясов; 11, 12, 14, 71-73, 78 — поясные пряжки; 17, 30, 36, 43-47 — наконечники ремней; 19, 20 — пряжки-блоки от одежды; 23 — подвесная бляха к поясу; 33, 34 — накладки лука; 37 — меч с обоймами от ножен; 38, 39 — сабли; 40 — копьё; 41 — кистень; 48-51, 79, 81, 82, 83, 95, 99 — подвески; 52-53 — наконечники стрел; 60-66 — удила; 67, 80, 92, 93 — стремена; 68 — игольник с железной иглой в нём; 69 — бляха от одежды; 74, 75 — бубенчики; 76, 77, 97, 98 — подпружные пряжки; 84, 86-91 — серьги; 55 — кресало; 94 — перекрестие ремней конской сбруи. Составил В.А. Могильников.


(Открыть Рис. 28, с. 136 в новом окне.)


(Открыть Рис. 28, с. 137 в новом окне.)

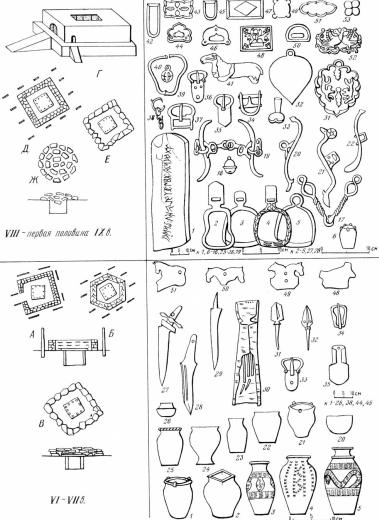

^   Рис. 28. Древности культуры чаатас. [рис. на с. 136-137]

Утинский этап (VI-VII вв.): А — Койбальский чаатас; Б — Сырский чаатас и Гришкин Лог; В — Абаканский чаатас; 1, 13, 17, 34 — Гришкин Лог; 2 — Перевозинский чаатас; 3, 5 — Койбальский чаатас; 4, 9, 16, 21, 23 — Джесос; 6, 20, 24 — Георгиевская Гора; 7, 15, 22 — Сарагаш (увал); 8, 10, 51 — Тесинский Чаатас; 11, 18, 19 — Абаканский чаатас; 12, 14, 27, 33, 50 — Уйбатский чаатас; 25 — Кривинское; 26, 30, 45, 48 — Сырский чаатас; 28, 29-32, 35-44, 46, 47 — собрание ММ. Копёнский этап (VIII — первая половина IX в.): Г — реконструкция здания в долине Copra (станция Ербинская); Д — Сырский чаатас (бегский курган); Е — рядовой курган; Ж — курган тюрок-тугю; 1, 4, 6-8, 10, 13, 22, 34, 44, 46 — Ташебинский чаатас; 2, 12, 15, 17, 21, 43 — Уйбатский чаатас; 3, 16, 23, 24, 30, 31, 33, 36-38, 40, 48, 51, 52, 54-58, 60-62, 65, 66 — Копёнский чаатас; 5, 9, 11, 18-20, 29, 32, 35, 39, 41, 42, 45, 47, 49, 53, 59, 63 — Капчалы I; 14, 25-28, 64 — собрание ММ; 67 — Тепсей; культура тюрок-тугю в Хакасии: 68-78 — Капчалы II; 79 — р. База. Составил Л.Р. Кызласов.



(Открыть Рис. 29, с. 138 в новом окне.)

(Открыть Рис. 29, с. 139 в новом окне.)

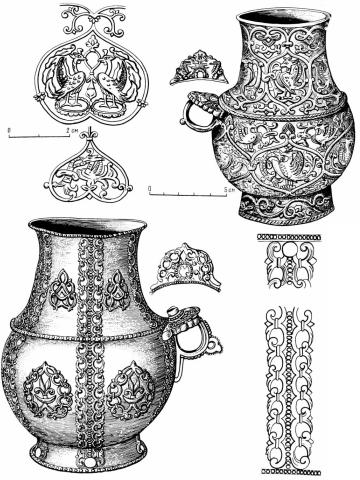

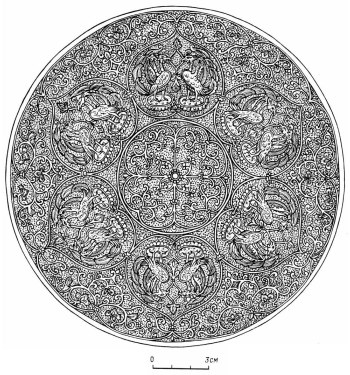

^   Рис. 29. Золотое блюдо и золотые кувшины и детали их узоров. Копёнский чаатас VIII-IX вв. [рис. на с. 138-139]

Составил Л.Р. Кызласов.


(Открыть Рис. 30, с. 140 в новом окне.)


(Открыть Рис. 30, с. 141 в новом окне.)

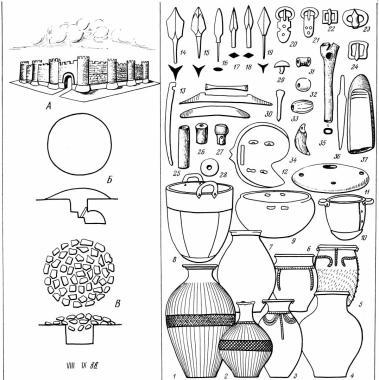

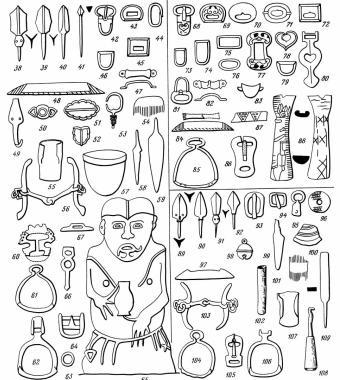

^   Рис. 30. Древности Уйгурского каганата. [рис. на с. 140-141]

А — III Шагонарское городище (реконструкция замка); Б — Чааты I (уйгурский курган); В — курган тюрок и местных племён Тувы. Культура уйгур: 1-10, 13-29, 31-36 — могильник Чааты I; 11, 12, 30 — III Шагонарское городище; 37 — I Шагонарское городище. Культура тюрок-тугю: 38-50, 53, 55, 56, 58, 60-64 — могильник Бай-Даг; 51, 52, 54, 57, 59, 66, 67 — могильник Монгун-Тайга; 65 — урочище Эрги-Барлык

(100/101)

(Бурун-Хемчикский район). Культура местного населения Тувы: 68-88 — могильник у д. Успенская; 89-90, 108, 109 — Уюк-Тарлык; 91, 92, 97, 107 — Монгун-Тайга; 93 — Булук; 94-96 — Танам, 98 — Могой; 99-101 — Салдам; 102 — Он-Кажаа; 103-106 — Кёктон. Составил Л.Р. Кызласов.


^   Рис. 31. Уйгурские укрепления в Туве (VIII-IX вв.). [рис. на с. 142]

А — план IV Шагонарского городища; Б — план III Шагонарского городища; В — реконструкция III Шагонарского городища; Г — план I Шагонарского городища; Д — план II Шагонарского городища; Е — расположение пограничных крепостей и укреплений древних уйгур (1-13, 15-17, 19, 21) и хакасов (14, 18, 20, 22-24): 1 — Бай-Тал (в самых верховьях Хемчика); 2 — Тээли; 3 — Эльдег-Кежиг (в пойме р. Барлык); 4 — I Бажын-Алак на р. Чадаане; 5 — Баян-Тал; 6 — Ийме; 7 — II Бажын-Алак в пос. Чаа-Холь; 8 — V Шагонарское; 9 — I Шагонарское: 10 — II Шагонарское; 11 — III Шагонарское; 12 — IV Шагонарское; 13 — Барыкское (по Клеменцу); 14 — Усть-Элегестское — каменный бастион: 15 — Эдегейское в Хонделене; 16 — Алдан-Маадыр; 17 — Бора-Тайга (или Ак-Оруу); 18 — I Манчурек — с двумя каменными стенами; 19 — II Манчурек — глинобитный бастион; 20 — III Манчурек — каменная стена на правом берегу: 21 — Устье Ак-Суга (по Клеменцу); 22 — Верховье Ак-Суга — каменная стена поперек долины (по Клеменцу); 23 — Ишкин (Алды-Ишкин?) — каменные стены; 24 — Мугур-Саргол — каменная стена вдоль левого берега Енисея, а — глинобитные крепости; б — каменные стены; в — длинные глинобитные стены; г — начала троп через Саяны. Составил Л.Р. Кызласов.

(Открыть Рис. 31 в новом окне.)


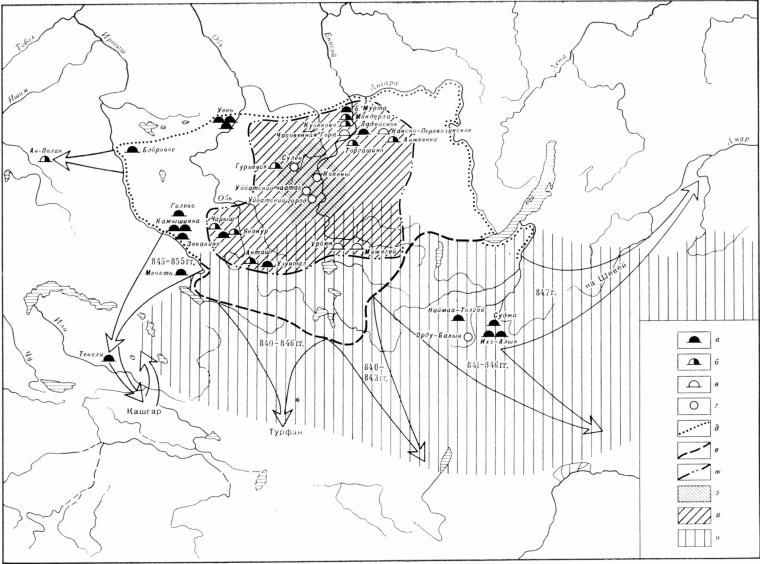

^   Рис. 32. Древнехакасское государство в IX-XII вв. Карта. [рис. на с. 143]

Окраинные памятники древних хакасов: а — IX-X вв.; б — XI-XII вв.; в — XIII-XIV вв.; г — основные памятники культуры; границы государства: д — в 840-890-е годы; е — изменения юго-восточных границ в начале X в.; ж — границы в XI-XII вв. (южные границы установились в середине XII в.); территории: з — древнехакасского государства в VI-IX вв. (культура чаатас); и — древнехакасского государства в XI-XII вв. (аскизская культура); к — Уйгурского каганата в VIII-IX вв. Стрелками обозначены военные походы. Составил Л.Р.Кызласов.

(Открыть Рис. 32 в новом окне.)


(Открыть Рис. 33, с. 144 в новом окне.)


(Открыть Рис. 33, с. 145 в новом окне.)

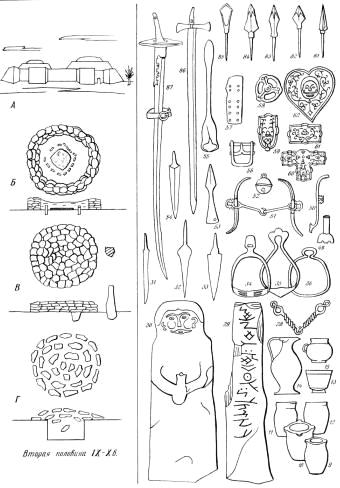

^   Рис. 33. Древности тюхтятской культуры. [рис. на с. 144-145]

А — реконструкция замка Уйбатского города; Б — Ир-Холь; В — древнехакасский курган со стелой; Г — курган тюрок-тугю: 1-7, 9, 11, 17, 27, 34, 37, 52, 80, 87 — станция Минусинск: 8, 12, 24, 25, 28, 36, 43, 58, 64, 65, 67-74 — Шанчик; 10, 47 — Куй-Бар; 13-15 — Калбак-Шат; 16, 45, 48, 62— собрание ММ: 18 — Уюк-Тарлык: 19, 20, 22, 39 — Танам: 21, 26, 38, 54, 56, 59-61, 85 — Тюхтятский «клад»; 23, 32 — Хызыл хая (клад); 29 — Элегест II; 30 — д. Знаменка; 31, 44, 50, 78, 79, 83 — Бий-Хем: 33 — Мунгаш-Чирик; 35, 53 — Овюр; 40, 41, 57, 63 — Бай-Булун; 42, 46, 66, 86 — Тола-Тар-Арты; 49, 55, 76, 81, 82 — Зевакино; 51 — Краснояровка; 75 — Текели; 77, 84 — Туран. Культура тюрок-тугю: 1, 3-17, 19 — Капчалы II: 2 — Уйбат II; 18 — Батени (пристань); 20-34, 36, 37, 39 — Монгун-Тайга; 35 — Бай-Тайга; 38 — Саглы-Бажи. Составил Л.Р. Кызласов.


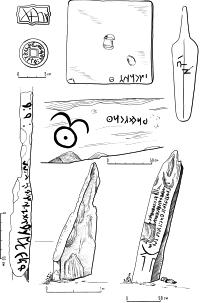

^   Рис. 34. Памятники енисейской письменности. Стелы с эпитафиями и межевыми надписями, надписи па скалах и отдельных предметах IX-X вв. [рис. на с. 146]

Составили Л.Р. Кызласов, И.Л. Кызласов.

(Открыть Рис. 34 в новом окне.)


^   Рис. 35. Древности Западного Забайкалья. Хойцегорская культура IX-X вв. Инвентарь из могильников Бухусан, Харга I и III, Алтай, Тапхар, Хойцегор, Баянгол и «На Увале». [рис. на с. 147]

2, 4, 5, 8-11, 14, 21, 23, 27, 28, 32 — Бухусан; 1, 13, 15-20, 22, 25, 26, 29, 35 — Харга I; 3, 6, 7, 24, 30, 31 — Харга III; 12 — Алтан; 39, 40, 42-44 — Хойцегор; 33, 34, 36, 37 — Тапхар; 38, 41 — Боянгол; 45 — «На Увале». Составил Л.Р. Кызласов.

(Открыть Рис. 35 в новом окне.)


^   Рис. 36. Хронологическая таблица орудий труда, быта, оружия, сбруи салтово-маяцкой культуры. [рис. на с. 148-149]

Составлена по материалам раскопок Дмитриевских могильника и селищ. Саркела — Белой Вежи, Правобережного Цимлянского городища (1-99). Составила С.А. Плетнёва.


^   Рис. 37. Хронологическая таблица украшений, амулетов, поясов салтово-маяцкой культуры. [рис. на с. 150-151]

Составлена по материалам раскопок Дмитриевского, Салтовского, Маяцкого могильников и Саркела — Белой Вежи (1-163). Составила С.А. Плетнёва.


^   Рис. 38. Варианты и основные памятники салтово-маяцкой и синхронных с ней степных культур Восточной Европы. Карта. [рис. на с. 152]


^   Рис. 39. Историческая карта Хазарского каганата. Карта. [рис. на с. 153]


^   Рис. 40. Типы укрепленных и неукрепленных поселений салтово-маяцкой культуры. [рис. на с. 154]

1 — Гаевка; 2 — Владимирское: 3 — Карнаухово: 4 — Средний; 5 — Маяки: 6 — Подлысенки; 7 — Саркел: 5 — Дмитриевское; 9 — Правобережное Цимлянское: 10 — Салтово; 11 — Маяцкое; 12 — Волчанское. Составила С.А. Плетнёва.


^   Рис. 41. Таблица кладок стен салтово-маяцких городищ; планы Правобережного Цимлянского городища с раскопами на нем и Маяцкого мыса с городищем. [рис. на с. 155]

1, 2 — кладки стен верхнедонецких городищ; 3 — кладка стен Маяцкого городища; 4 — расположение юрт «куренем» на Правобережном Цимлянском городище; 5 — Правобережное Цимлянское городище; 6 — Маяцкий мыс (I — городище, II — селище, III — могильник); 7 — кирпичная кладка (план и разрез) стен Саркела: 8 — сырцовая кладка стен Семпкаракорского городища с вкраплениями в неё обожжённых кирпичей саркельского типа. Составила С.А. Плетнёва.


^   Рис. 42. Фанагория и Таматарха. [рис. на с. 156]

1 — план Фанагории с раскопами, на которых особенно ярко выявился средневековый слой; 2 — план Таматархи; 3 — сравнительная таблица хронологических слоев Таматархи, Фанагории, Саркела; 4 — план центрального раскопа Фанагории с раскрытыми на нем улицей, переулками и остатками домов и двориков VIII-IX вв.; 5, 6 — типы фанагорийских кладок; а — четко выраженный слой; б — слабо прослеживающийся слой; в — граница средневекового города в Фанагории; г — обрывы в Тамани; д — мостовые фанагорийских переулков; е-з — три слоя мостовых фанагорийской улицы: и — глина; к — каменные кладки. Составила С.А. Плетнёва.


^   Рис. 43. Жилища разных вариантов салтово-маяцкой культуры (эволюционная таблица) (1-17). [рис. на с. 157]

Составила С.А. Плетнёва.


^   Рис. 44. Погребения в катакомбах. По материалам Дмитриевского, Нижне-Лубянского и Маяцкого могильников. [рис. на с. 158]

1-6 — одиночные погребения; 7-9 — парные; 10-12 — семейные; 13-15 — тризна; 17-21 — разные типы катакомб; 22 — соотношение забитых и полых камер с группами захоронений (I — детскими, II — взрослыми. III — парными, IV — семейными): 23 — соотношение длины (по вертикали) и глубины (по горизонтали) дромосов; а — забитые камеры; б — полые камеры: в — группы захоронений: I — детские, II — взрослые, III — парные, IV — семейные; г — десять катакомб. Составила С.А. Плетнёва.


^   Рис. 45. Погребения в ямах. [рис. на с. 159]

1-8 — различные типы ямных захоронений: 9 — подбойное захоронение; 10, 11 — погребения животных в круглых ямах; 12, 13 — захоронения людей в круглых ямах; 14 — погребения людей в заброшенном жилище (Саркел); 15 — подкурганное захоронение в Манычской степи (I Веселовская группа); 16 — подкурганное захоронение под Новочеркасском; 17 — трупосожжение в Новопокровском могильнике; 18 — тайник с вооружением всадника из Новопокровского могильника; 19 — карта различных типов ямных погребений: а — в прямоугольных ямах; б — в круглых ямах; в — в жилищах; г — подкурганные; д — трупосожжения. Составила С.А. Плетнёва.


^   Рис. 46. Столовая глиняная н деревянная посуда салтово-маяцкой культуры. [рис. на с. 160]

Глиняная посуда (1-36) — из раскопок Дмитриевского могильника, Саркела и Маяпкого; деревянная посуда (37-43) — из катакомб Нижне-Лубянского могильника. Составила С.А. Плетнёва.


^   Рис. 47. Кухонная и бытовая посуда. По материалам Дмитриевского могильника и Саркела. [рис. на с. 161]

1-7 — лепные сосуды; 8-18 — круговые горшки, котлы и сковороды степного варианта: 19-22 — круговые горшки лесостепного варианта; 23 — детский горшочек; 24-28 — светильники и маслобойка из Саркела. Составила С.А. Плетнёва.


^   Рис. 48. Гончарные мастерские салтово-маяцкой культуры. [рис. на с. 162]

1 — гончарные печи на поселении Подгаевка; 2 — ритуальное захоронение человека между двумя разрушившимися печами; 3 — гончарная мастерская на поселении Рогалик; 4 — распространение открытых археологами гончарных центров: I — Волококовка; II — Подгаевка; III — Рогалик; IV — Суворовская: V — Саркел; VI — Фанагория; а — зола, уголь; б — дерновый слой; в — очертания пода печей; г — сильно обожженная глиняная обмазка печей; д — материк: е — сосуды; ж — ямки от гончарных кругов: з — обожжённая и необожжённая глина. Составила С.А. Плетнёва.


^   Рис. 49. Памятники письменности и торевтики Хазарского каганата. [рис. на с. 163]

1 — фляга с надписью из Новочеркасского музея; 2 — серебряное блюдо со сценами охоты и борьбы на бордюре; 3 — алфавит новочеркасской фляги: 4 — алфавит Маяцкого городища. Составила С.А. Плетнёва.

(101/102)


^   Рис. 50. Рисунки населения, создавшего салтово-маяцкую культуру. [рис. на с. 164]

1-3, 29 — на камнях Маяцкого городища; 4, 8-12, 16-27 — на костяных предметах из Салтовского могильника, Саркела и пр.; 5-7, 13-15, 28, 30-31 — на кирпичах из Саркела. Составила С.А. Плетнёва.


^   Рис. 51. Распространение монетных находок в степях я лесостепях Восточной Европы в V-XIII вв. Карта. [рис. на с. 165]


^   Рис. 52. Ранние болгары на Волге. [рис. на с. 166-167]

Хронологическая таблица составлена по материалам Болыпе-Тарханского, Танкеевского и Болыпе-Тигапского могильников 1, 2, 4, 5, 8 — погребения болгар на Волге; 3, 6, 7, 9 — захоронения с чертами венгерского погребального обряда; 10 — мусульманское захоронение; 11-127 — погребальный инвентарь (оружие, сбруя, бытовые предметы, украшения) из этих могильников. Составила С.А. Плетнёва.


^   Рис. 53. Балкано-дунайская культура. [рис. на с. 168]

По материалам раскопок поселений и могильников у с. Ханска и городища Калфа

1-3 — жилища с очагами; 4 — жилище с глинобитной печью; 5 — городище Калфа; 6-9 — погребения с характерными для праболгар языческими чертами обряда; 10-48 — инвентарь из культурных слоев поселений Ханска и Калфа. Составила С. А. Плетнёва.


^   Рис. 54. Сосуды из погребений ранних болгар на Волге. [рис. на с. 169]

1-17 — лощеная парадная посуда; 18-20 — лепные кувшины; 21 — круговой горшок праболгарского типа; 22-33 — лепные сосуды местных типов; 34 — железный котёл. Составила С.А. Плетнёва.


^   Рис. 55. Оружие и сбруя из погребений 2-го этапа караякуповской культуры. [рис. на с. 170-171]

В основном по материалам из раскопок Ишимбаевского, Лагеревского, Муранаевского, Стерлитамакского и Хусаиновского могильников. Привлечены материалы из Житимакской, Каранаевской, Старомусинской, Старохалиловской, I и II Бекешевских и Ямаши-Чауской курганных групп (1-87). Составили Н.А. Мажитов и С.А. Плетнёва.


^   Рис. 56. Украшения п керамика 2-го этапа караякуповской культуры. [рис. на с. 172]

По материалам из раскопок I и II Бекешевских, Идельбаевской, Ишимбаевской, Каранаевской, Лагеревской, Старохалиловской и Хусаиновской курганных групп (1-57). Составили Н.А. Мажитов и С.А. Плетнёва.


^   Рис. 57. Распространение различных типов поселений на Северном Кавказе в VI-IX вв. Карта. [рис. на с. 173]


^   Рис. 58. Типы поселений Северного Кавказа с земляными и каменными укреплениями VI-IX вв. [рис. на с. 174]

1 — Татарское первое (а) и второе (б) городище; 2 — Старолескенское; 3 — Хумаринское; 4 — Кызыл-Калинское; 5 — городище на р. Грушевка; 6 — поселения у Лермонтовской скалы— правобережное (а), под скалой (б), левобережное (в); 7 — Узун-Кол; 8 — Клин-Яр второе (а) и первое (б); 9 — Учкулька; 10 — система поселений у Медового водопада Нартбашинское (а), Указатель (б), Эчки-башинское (в). Составила В.Б. Ковалевская.


^   Рис. 59. Типы жилых, культовых и хозяйственных сооружений Северного Кавказа VI-IX вв. [рис. на с. 175]

1, 8 — Узун-Кол; 2-4, 10 — Указатель; 5 — поселение у отстойника Кисловодского озера; 6 — Христианский храм Чир-Юрта; 7 — многокамерное жилище Чир-Юрта; 9, 11 — Хумара (рунические надписи на каменных блоках стен). Составила В.Б. Ковалевская.


^   Рис. 60. Эволюционно-хронологическая таблица пряжек VI-IX вв. из северокавказских памятников. [рис. на с. 176]

1, 3, 4, 8, 11 — Гиляч; 2, 24, 30, 31, 33 — Цебельда; 5 — Тамгацик; 18, 23, 29 — Байтал-Чапкан; 35, 44, 45, 60, 61, 92, 121, 122, 123 — Мокрая Балка; 37 — Уч-Тепе; 38, 41 — Пашковский; 39, 115 — Чир-Юрт; 43 — Весёлое; 46 — Тырныауз; 52, 77, 96 — Борисовский; 53, 72, 74 — Чми; 57 — Былым; 66 — Архон; 68 — Бежта; 73 — Султановка; 75, 89 — Балта; 82 — Рутха; 101, 104 120 — Гоуст; 109 — Дуба-Юрт; 117 — Хазнидон; 119 — Песчанка; 125 — Большой Буйнакский курган. Составила В.Б. Ковалевская.


^   Рис. 61. Реконструкции мужских поясов (1-5, 10-22) и и обувных ремней (6-9) VI-XI вв. [рис. на с. 177]

1 — Агойский аул; 2 — Верхний Каранай; 3, 4 — Чми; 5-13, 15, 21 — Мокрая Балка; 16,18 — Ленинхабль; 17 — Гоуст; 19 — Дзивгис; 20 — Балта. Составила В.Б. Ковалевская.


^   Рис. 62. Сводная хронологическая таблица северокавказских древностей V-IX вв. — конского снаряжения, оружия, украшений и стеклянной посуды. [рис. на с. 178-179]

По материалам раскопок могильников Брут, у хутора Октябрьского, Гиляч, Абрау-Дюрсо, Тамгацик, Байтал-Чапкан, Узун-Кол, Агойский Аул, Борисовский, Чир-Юрт, Песчанка, Мощевая Балка, Большой Буйнакский курган, Мокрая Балка, Гоуст, Чми, Архон (1-175). Составила В.Б. Ковалевская.


^   Рис. 63. Лощёная столовая керамика Центрального Предкавказья V-IX вв. [рис. на с. 180]

1, 2, 9, 12 — к югу от Хумары; 3, 13, 24 — Гиляч; 4, 10, 11, 14-16 — хутор Октябрьский; 5-8 — Брут: 77, 18, 31, 40, 43 — Байтал-Чапкан; 19, 27, 33-35, 46, 52-53, 59-62 — Мокрая Балка; 22, 23, 25, 29, 41, 45, 51, 55, 57, 58, 67 — Чми; 37, 38 — Галиат; 47 — Сенты; 50 — Песчанка. Остальной материал происходит из случайных коллекций, и место его находок здесь и на рис. 62-65, 67, 69 не указано. Составила В.Б. Ковалевская.


^   Рис. 64. Эволюционно-хронологическая таблица амулетов Северного Кавказа VI-IX вв. [рис. на с. 181]

1, 17 — Пашковский; 2, 3 — Преградненская; 4, 5, 13, 14, 18, 21-24, 30, 33, 40, 57, 76, 92, 103, 108, 117 — Мокрая Балка; 8, 9, 16, 29, 99, 101 — Большой Буйнакский курган; 10 — Подкумок; 11, 67, 68 — Лермонтовская скала; 12 — Кугуль; 31, 41 — Гиляч; 38 — Чир-Юрт; 45, 51, 62, 71, 94, 104 — Чми; 50, 61, 63, 70, 96, 109, 110 — Гоуст; 52 — Харачой; 58, 66, 105 — Зилги; 64 — Агач-Кала; 65 — Бавтугай; 72 — Балта; 74, 84, 102 — совхоз им. Луначарского; 77, 78 — Песчанка; 100 — Урцеки; 112, 127 — Верхний Каранай; 119 — Лац; 120 — Кобань; 124 — Дуба-Юрт; 129 — Гоцатль. Составила В.Б. Ковалевская.


^   Рис. 65. Типы погребальных сооружений Северного Кавказа V-IX вв. [рис. на с. 182-183]

1, 2, 7 — хутор Октябрьский; 3, 4, 40 — Гиляч; 5 — Тамгацик; 6, 13 — Паласа-Сырт; 8 — Байтал-Чапкан; 9, 14, 21, 33 — Мокрая Балка; 10 — Кугуль; 11, 19, 27 — Кызыл-Кала; 12, 20, 26 — Хасаут; 75, 16, 28 — Чир-Юрт; 17 — Острый Мыс; 18, 24 — Быглым; 22, 29, 34 — Индыш; 23 — Джага; 25, 31 — Узун-Кол; 30, 39 — Гижгид; 32 — Инджур-Гата; 35-37 — Эшкакон; 38 — Галиат; 41 — Борисовский; 42, 43 — Сенты; 44 — Ленинхабль. Составила В.Б. Ковалевская.


^   Рис. 66. Карта катакомбных и скальных захоронений VI-IX вв. на Северном Кавказе. Карта. [рис. на с. 184]


^   Рис. 67. Столовая керамика северо-западного Кавказа V-IX вв. [рис. на с. 185]

1, 2, 5, 9, 11, 12 — Дюрсо; 3, 4, 6, 7, 10 — Пашковский; 13, 15 — Убинский; 14 — Ленинхабль. Составила В.Б. Ковалевская.


^   Рис. 68. Поселения Дагестана. [рис. на с. 186]

I — Андрей-аул; 2 — Шелковское; 3 — Герменчик; 4 — Некрасовское; 5 — Тенг-Кала; 6 — Чир-Юрт. Составила С.А. Плетнёва.


^   Рис. 69. Керамика северо-восточного Кавказа V-IX вв. [рис. на с. 187]

1, 3, 4 — Алды; 2, 5, 9-11 — Паласа-Сырт; 12-16, 20 — Чир-Юрт; 17, 19, 21, 22, 24 — Гала; 23 — Бавтугай; 25 — Большой Буйнакский курган; 26 — Агач-Кала. Составила В.Б. Ковалевская.






















наверх

главная страница / библиотека / к оглавлению тома / обновления библиотеки
