Д.Г. Савинов

Древнетюркские племена в зеркале археологии

// С.Г. Кляшторный, Д.Г. Савинов. Степные империи Евразии. СПб: Фарн. 1994. С. 92-165.



Подписи к таблицам (с. 153-154)

[ Таблицы, с. 155-164 ]

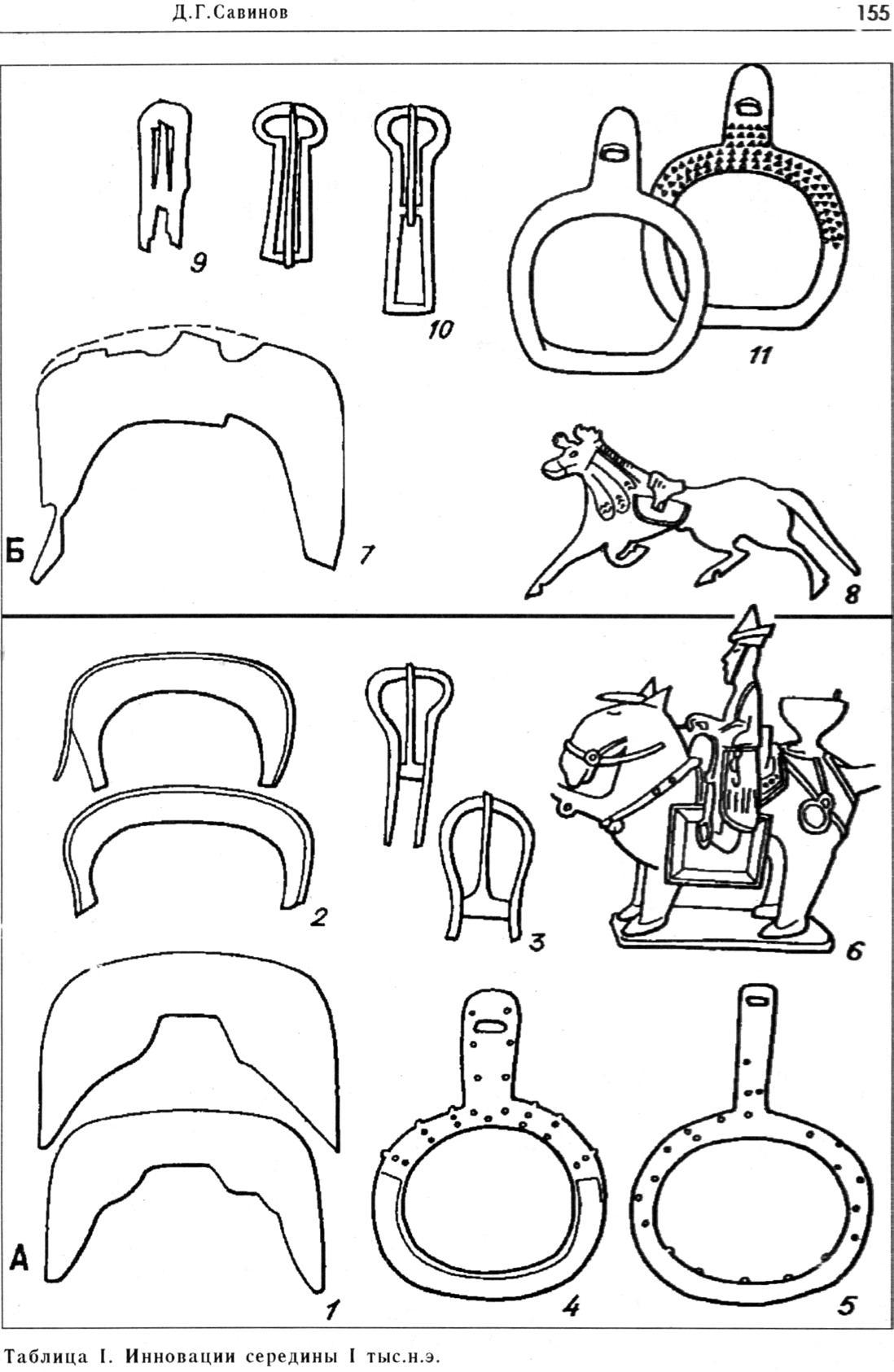

Таблица I (с. 155).
Инновации середины I тыс. н.э.
(Открыть Табл. I в новом окне)
А — Восточные прототипы. 1-6 — Корея, Япония (по Л.Р. Кызласову, С.С. Сорокину, С.И. Вайнштейну и М.В. Крюкову);
Б — материалы из Южной Сибири. 7 — Уйбатский чаа-тас (по С.В. Киселёву); 8 — Тепсей (по M.П. Грязнову); 9 — Чарыш (по А.П. Уманскому); 10 — Балыктыюль (по С.С. Сорокину); 11 — Улуг-Хорум, впускная могила (по В.А. Грачу).
7, 8 — Минусинская котловина; 9 — Степной Алтай; 10 — Горный Алтай; 11 — Тува.

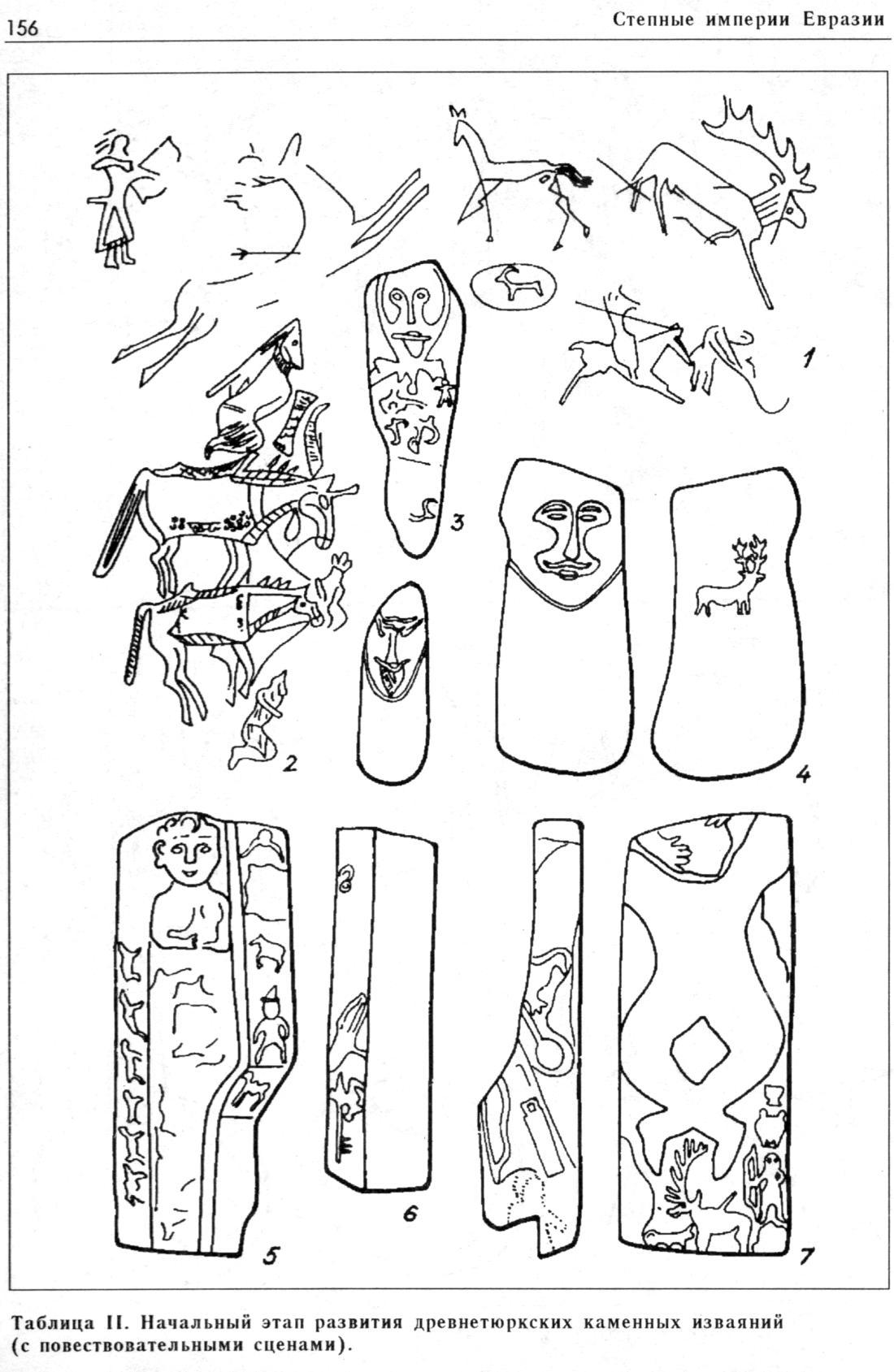

Таблица II (с. 156).
Каменные изваяния с «повествовательными сценами».
(Открыть Табл. II в новом окне)
1 — гравировки на древнетюркских оградках (по В.Д. Кубареву); 2 — «кудыргинский валун» (но А.А. Гавриловой); 3, 4 — «лицевые» изваяния (по В.Д. Кубареву); 5, 6 — Улу-Кыс-Таш и Казан-Кыс-таш (по М.П. Грязнову); 7 — стела с р. Нени (по Л.Р. Кызласову).
1-4 — Горный Алтай; 5-7 — Минусинская котловина.

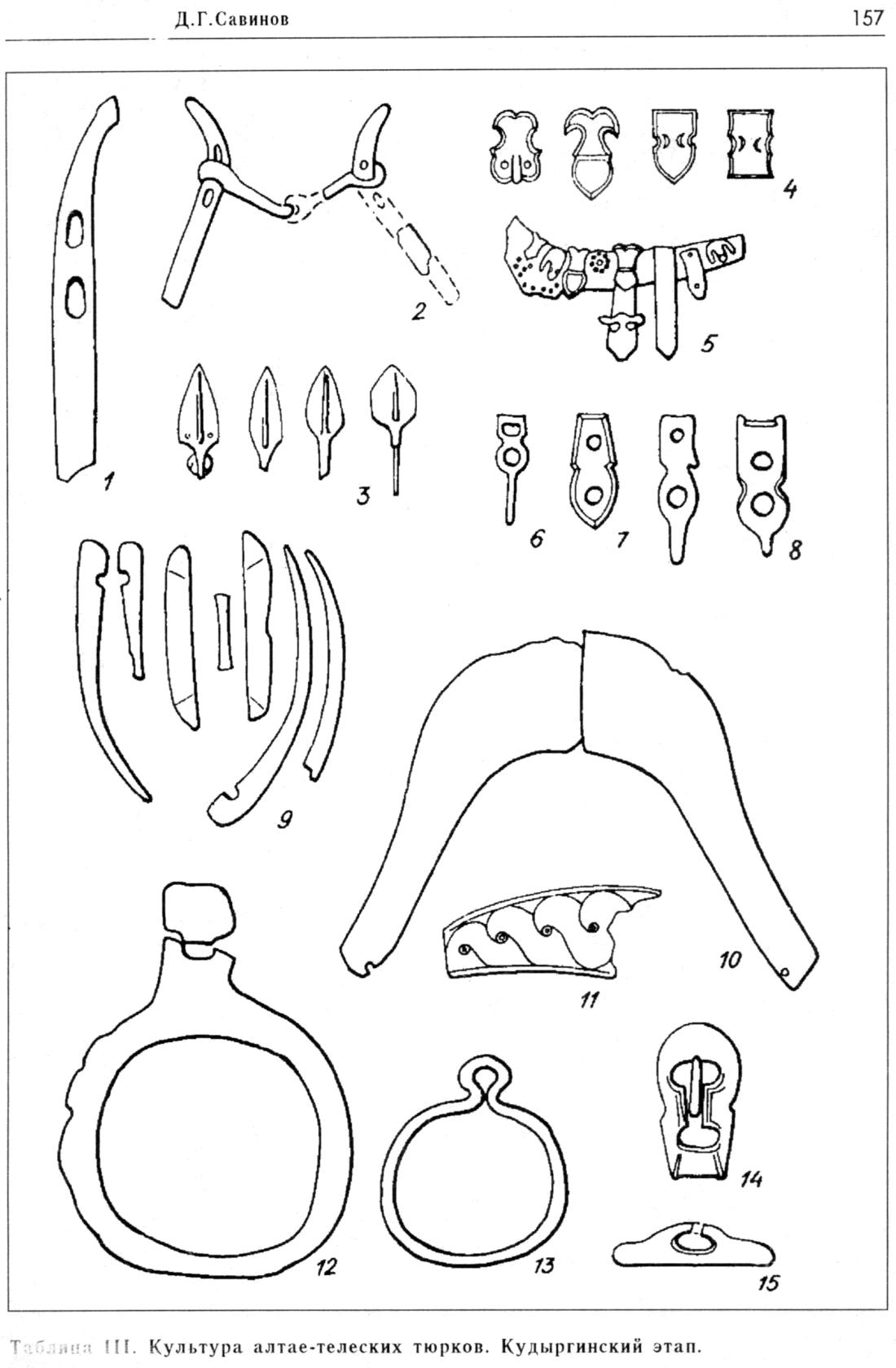

Таблица III (с. 157).
Культура алтае-телеских тюрков. Кудыргинский этап.
(Открыть Табл. III в новом окне)
1-4, 7, 10, 11, 14, 15 — Кудыргэ (по А.А. Гавриловой); 5 — Таш-Тюбе (по А.К. Кибирову); 6, 13 — Монгун-Тайга (по А.Д. Грачу); 8 — Егиз-Койтас (по М.К. Кадырбаеву); 9 — Алма-Ата (по Ж. Курманкулову); 12 — Самарканд (по В.И. Спришевскому).
1-4, 7, 10, 11, 14, 15 — Горный Алтай; 5 — Тянь-Шань; 6, 13 — Тува; 8, 9 — Казахстан; 12 — Узбекистан.

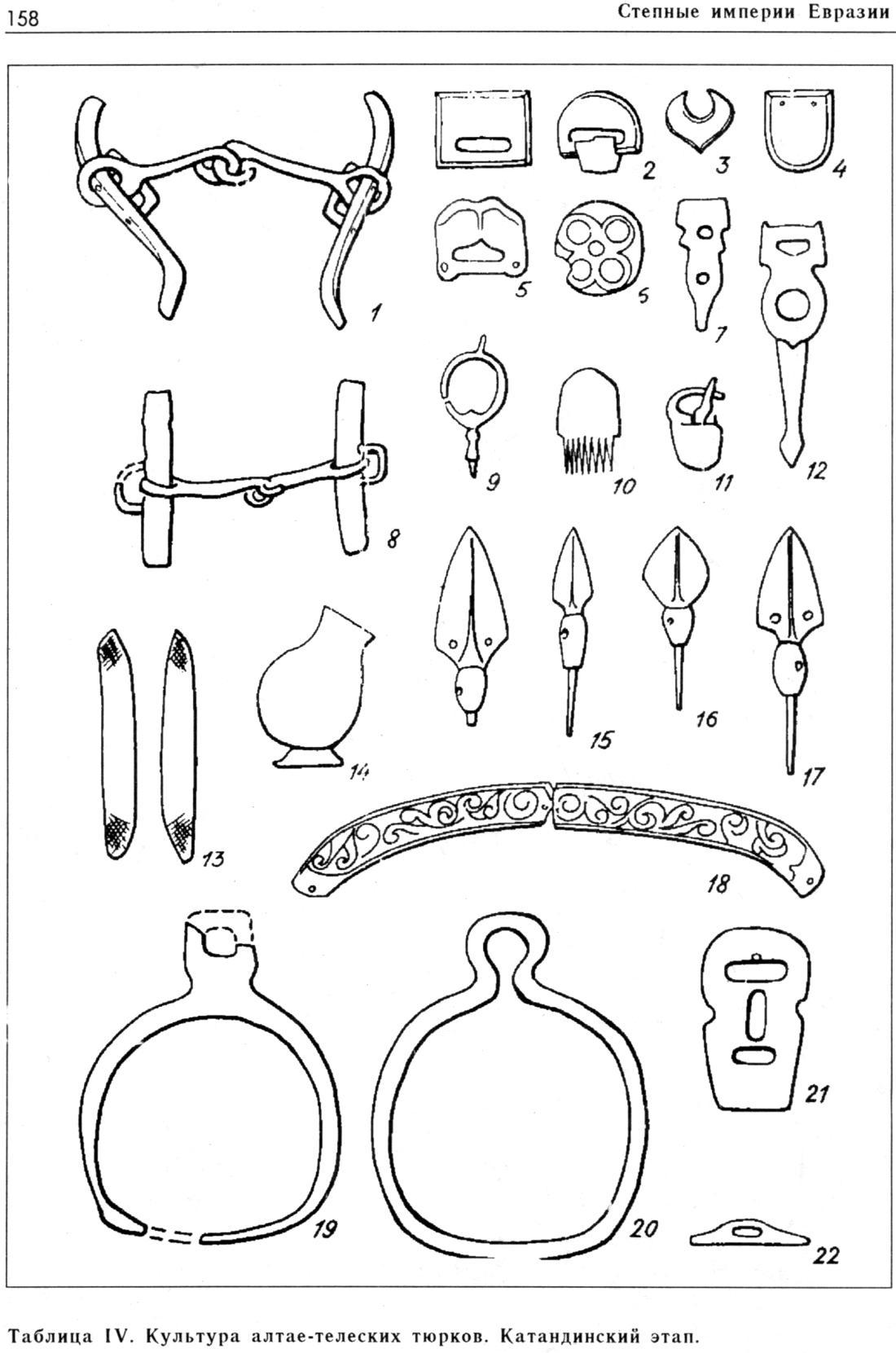

Таблица IV (с. 158).
Культура алтае-телеских тюрков. Катандинский этап.
(Открыть Табл. IV в новом окне)
1, 5, 7, 10, 14-17, 20, 21 — Кокэль (по С.И. Вайнштейну); 2-4 — Курай (по С.В. Киселёву, Л.А. Евтюховой); 6, 13, 22 — Узунтал (раск. автора); 8, 9, 11, 12, 18, 19 — Катанда II (по А.А. Гавриловой).
1, 5, 7, 10, 14-17, 20, 21 — Тува; остальное — Горный Алтай.

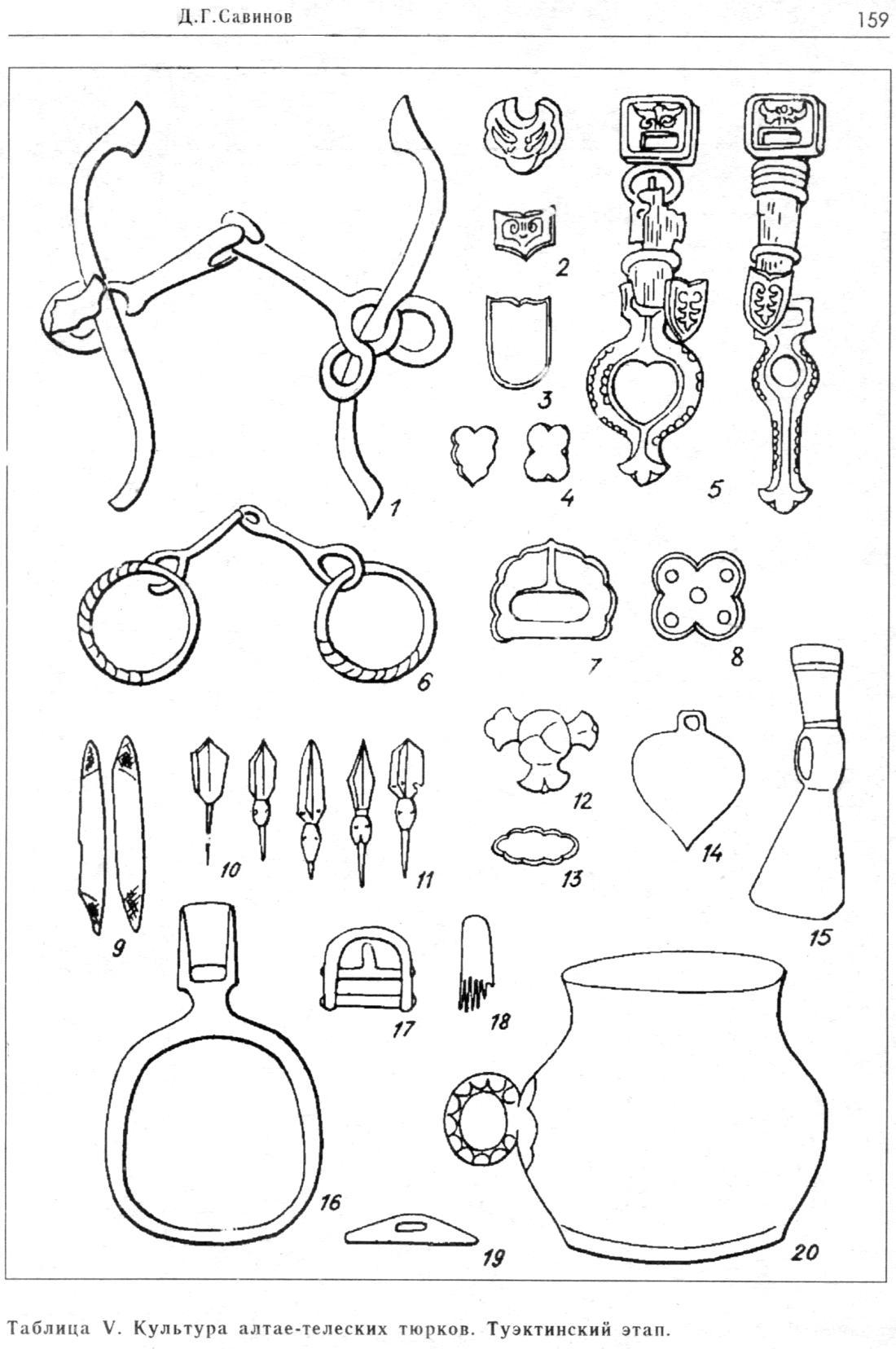

Таблица V (с. 159).
Культура алтае-телеских тюрков. Туэктинский этап.
(Открыть Табл. V в новом окне)
1 — Катанда II (по А.А. Гавриловой); 2, 5, 6, 10, 11, 13, 18 — Курай (по С.В. Киселёву и Л.А. Евтюховой); 3, 4, 9, 12, 13, 15, 16 — Узунтал (раск. автора); 7, 8, 19 — Бай-Тайга (по А.Д. Грачу); 14 — Джаргаланты (по Л.А. Евтюховой); 17 — Монгун-Тайга (по А.Д. Грачу); 20 — Туэкта (по С.В. Киселёву и Л.А. Евтюховой).
7, 8, 17, 19 — Тува; 14 — Монголия; остальное — Горный Алтай.
(153/154)

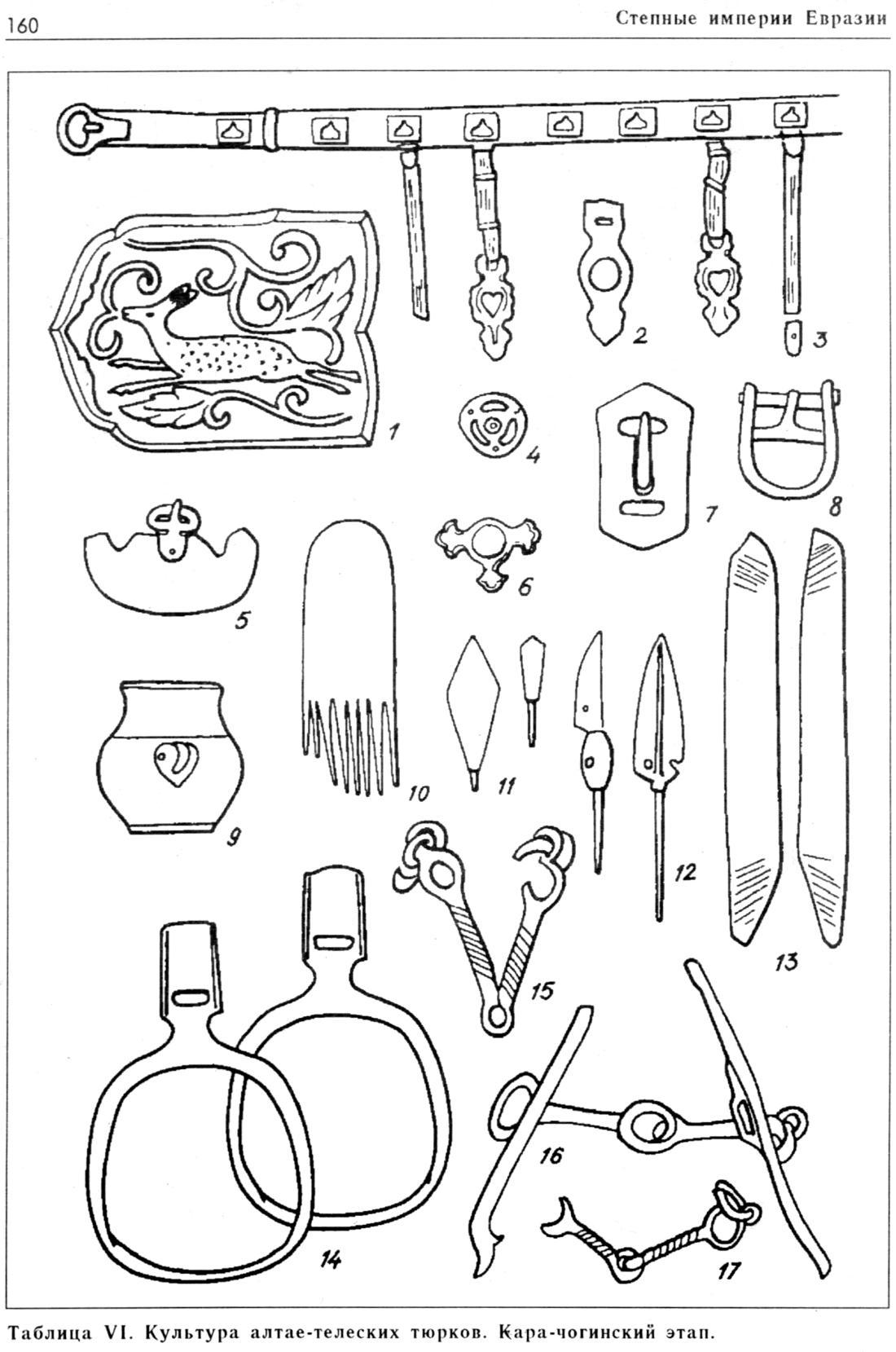

Таблица VI (с. 160).
Культура Алтае-телеских тюрков. Кара-чогинский этап.
(Открыть Табл. VI в новом окне)
1, 5, 8, 13, 14 — Узунтал (раск.автора); 2, 4, 6, 11, 15 -- Саглы-Бажи (по А.Д. Грачу); 3, 7, 17 -- Кара-Чога, кург.4 (по С.И. Вайнштейну); 9 — Монгун-Тайга (по А.Д. Грачу); 10) -- Kypaй (по С.В. Киселёву и Л.А. Евтюховой).
4, 6, 7, 9, 11, 15-17 — Тува; остальное — Горный Алтай.

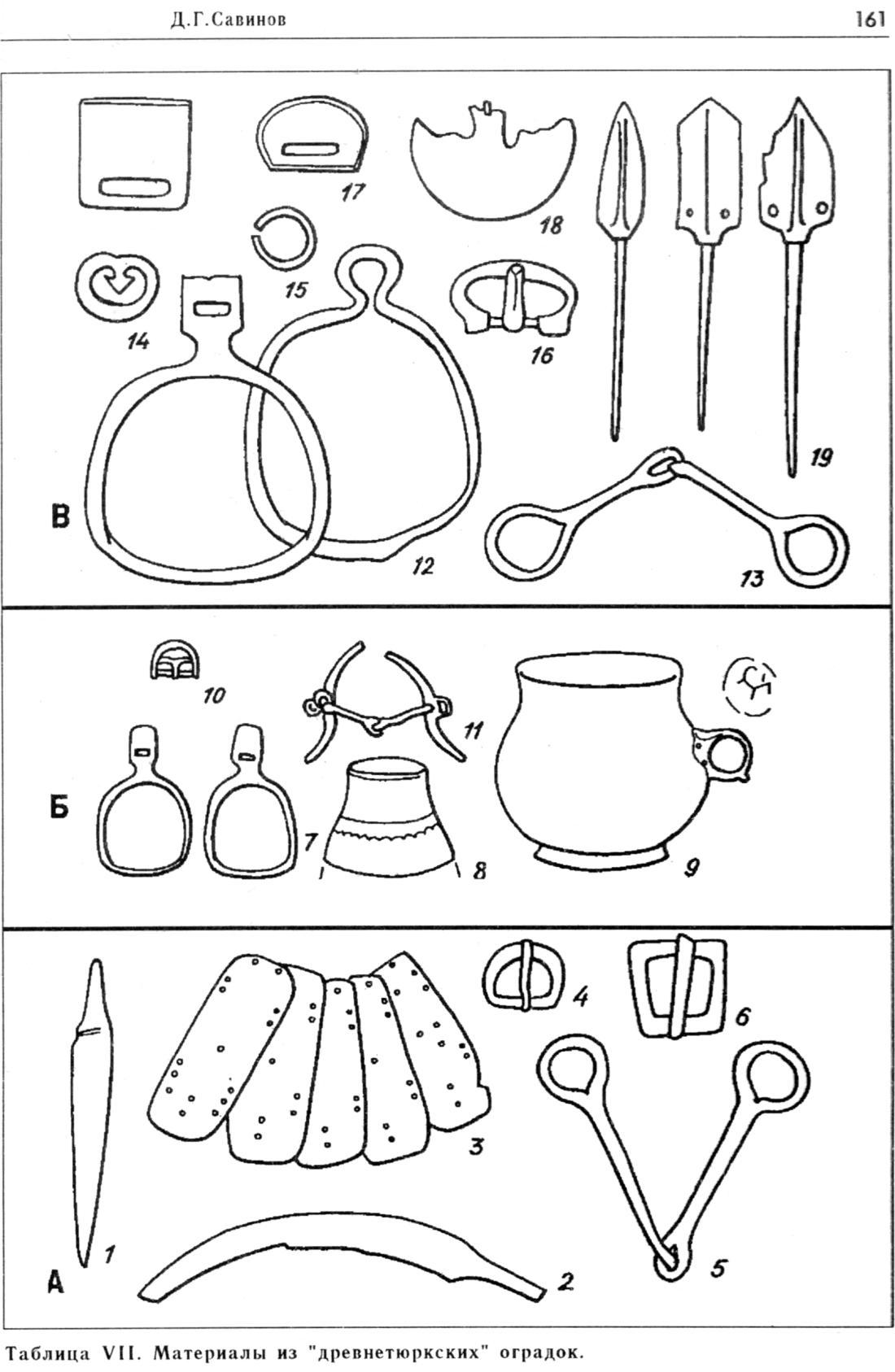

Таблица VII (с. 161).
Материалы из древнетюркских оградок на Горном Алтае.
(Открыть Табл. VII в новом окне)
A — VI-VII вв.; Б — VIII-IX вв.; В — IX-X вв.
1-6 — Кудыргэ (по А.А. Гавриловой); 7-11 — Юстыд (по В.Д. Кубареву); 12, 13, 18 — Кер-Кечу (по А.С. Васютину и В.Н.Елину); 14 — Талдур (по В.А. Могильникову и В.Н. Елину); 15-17, 19 — Талдур (по А.С. Васютину и В.Н. Елину).

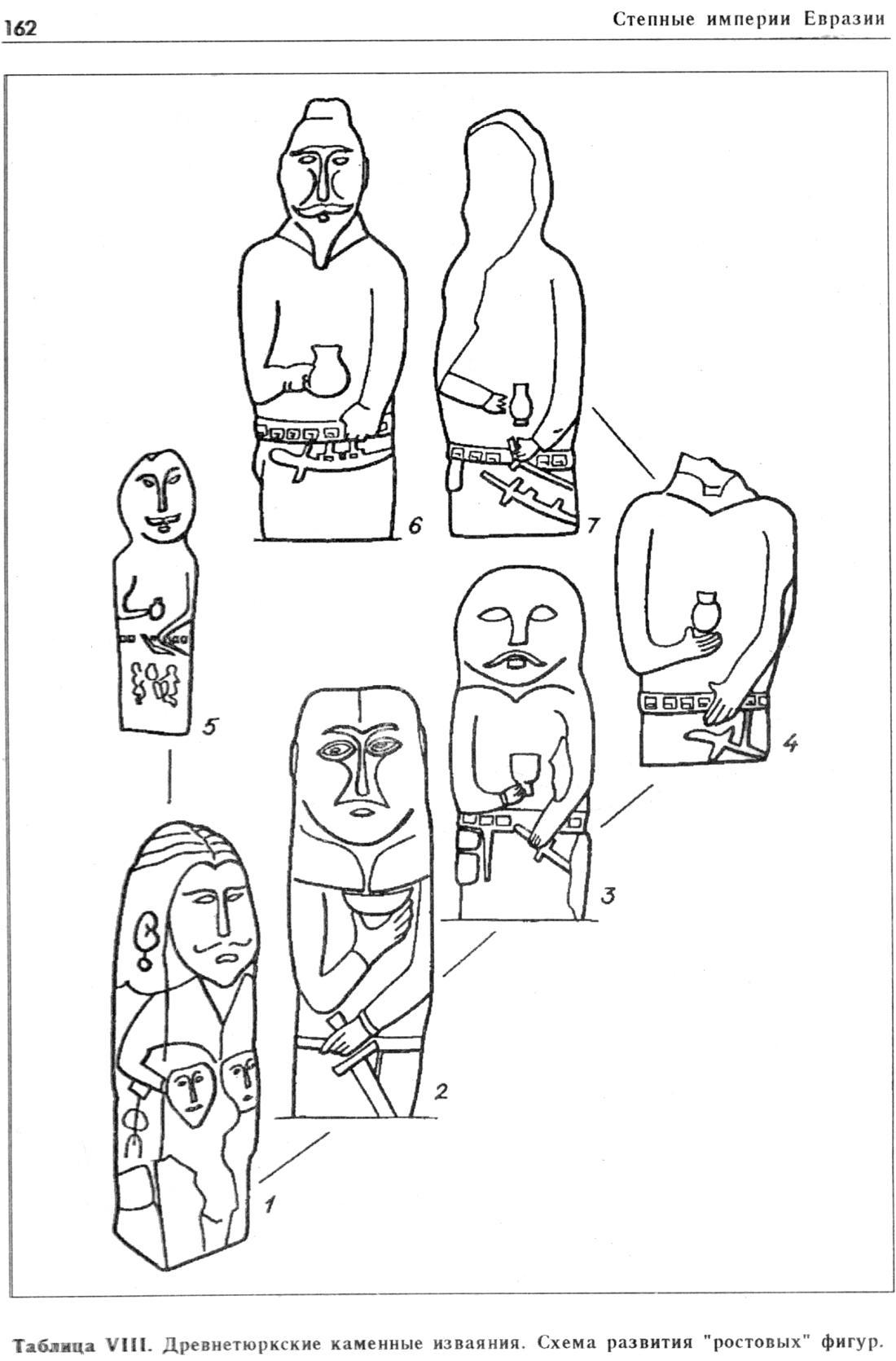

Таблица VIII (с. 162).
Схема развития древнетюркских «ростовых» фигур.
(Открыть Табл. VIII в новом окне)
1, 2 — Тува (по Л.Р. Кызласову); 3, 4, 7 — Горный Алтай, Сайлюгем (сборы автора); 5 — Тува (по А.Д. Грачу); 6 — Алтай, Курайская степь (по Л.А. Евтюховой).



Таблица IX (с. 163).
Схема развития каменных изваяний с сосудом в двух руках.
(Открыть Табл. IX в новом окне)
1 — изваяние с р. Нени (по Л.Р. Кызласову); 2, 3 — Тува (по Л.А. Евтюховой и Л.Р. Кызласову); 4 — Семиречье (по Я.А. Шеру).

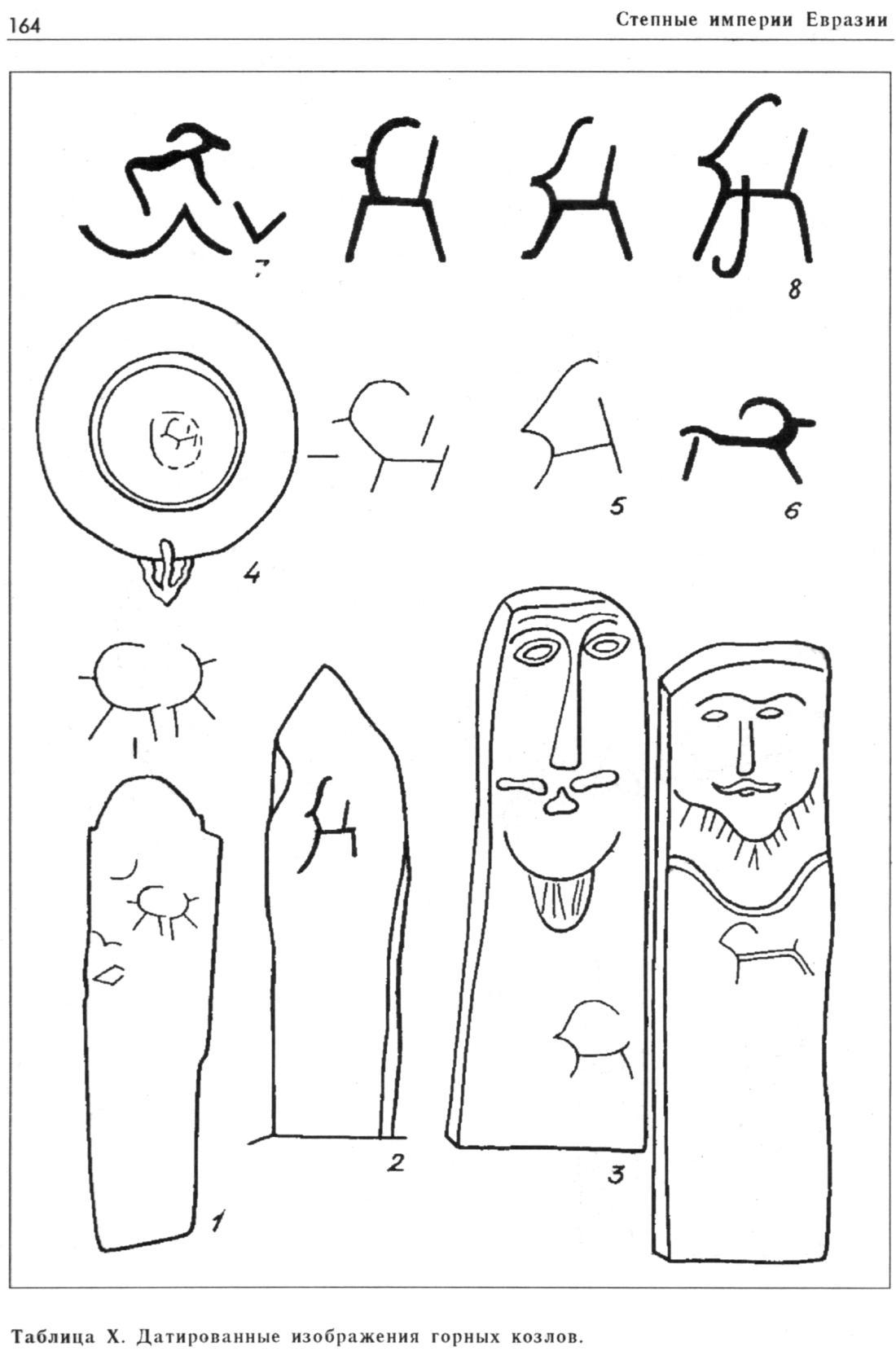

Таблица X (с. 164).
Датированные изображения горных козлов.
(Открыть Табл. X в новом окне)
1, 2, 7 — на стелах; 3 — на каменных изваяниях; 4 — на серебряном сосуде; 5, 6 — наскальные изображения с руническими надписями; 8 — на стелах тюркских каганов.
1, 2, 8 — Монголия (по В.В. Радлову и С.Г. Кляшторному); 3 — Тува (по А.Д. Грачу); 4 — Юстыд, Горный Алтай (по В.Д. Кубареву); 5 — Монголия (по С.Г. Кляшторному); 7 — Хачи-Хову, Тува (по И.А. Батманову, З.Б. Арагачи, Г.Ф. Бабушкину).
