Могильник Кудыргэ
как источник по истории алтайских племён.

^   Рис. 1. [ стр. 4 ] Карта распространения могил поздних кочевников, раскопанных в Горном Алтае.

Типы могил: а — одинцовский; б — берельский; в — кудыргинский; г — катандинский; д — сросткинский; е — часовенногорский; ж — оградки; з — каменные изваяния.

Арабскими цифрами обозначены пункты раскопок.

(открыть Рис. 1 в новом окне)

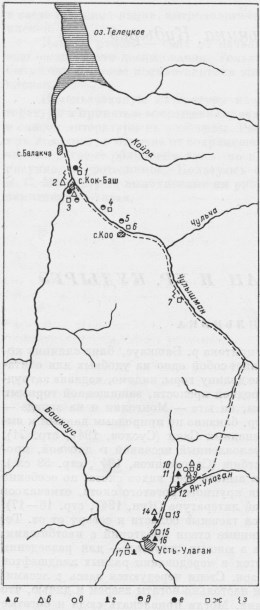

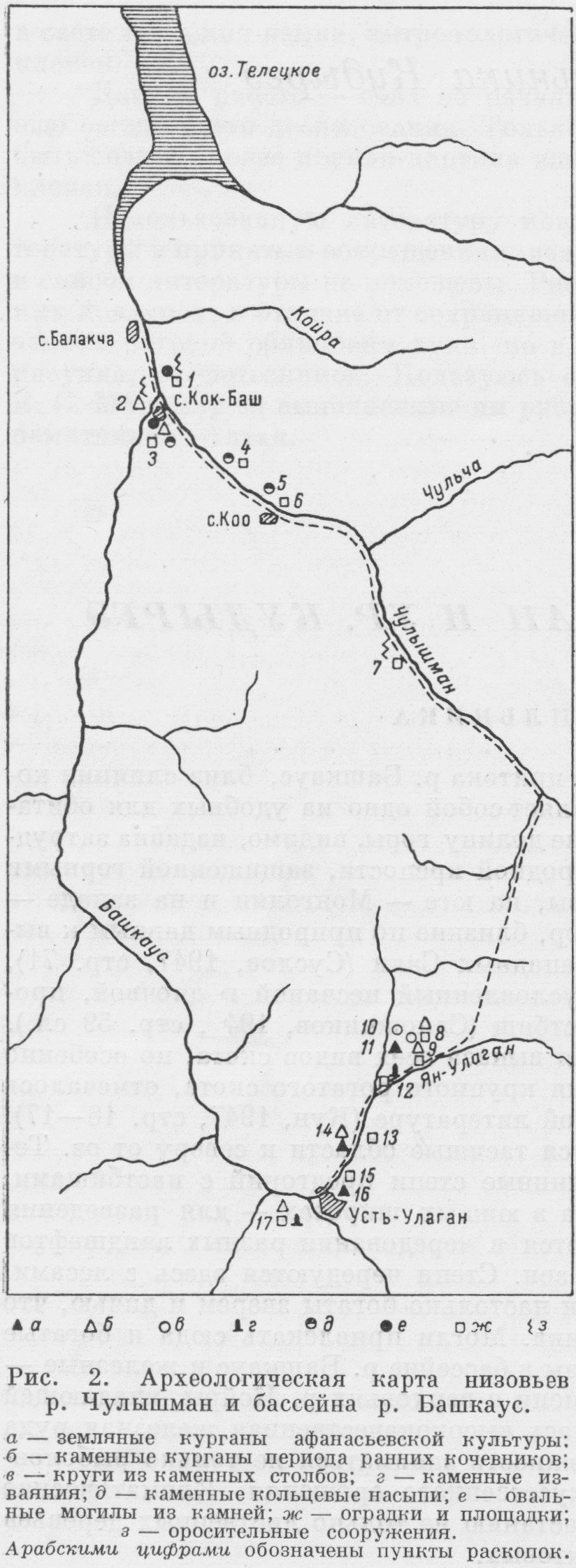

^   Рис. 2. [ стр. 10 ] Археологическая карта низовьев р. Чулышман и бассейна р. Башкаус.

а — земляные курганы афанасьевской культуры: б — каменные курганы периода ранних кочевников; в — круги из каменных столбов; г — каменные изваяния; д — каменные кольцевые насыпи; е — овальные могилы из камней; ж — оградки и площадки; з — оросительные сооружения. Арабскими цифрами обозначены пункты раскопок.

(открыть Рис. 2 в новом окне)

^   Рис. 3. [ стр. 53 ] Пазырык, кург. 6, впускная могила и вещи из неё (одинцовский тип).

А — план могилы; 1, 2 — наконечники стрел; 3, 4 — поясные пряжки; 5, 6 — звенья цепочки от ножен; 7, 8 — ножи (1 — рог; 2-8 — железо).

(открыть Рис. 3 в новом окне)

^   Рис. 4. [ стр. 55 ] Катанда I и Берель, вещи из могил по рисункам из альбома В.В. Радлова (берельский тип).

Катанда I кург 5: 1 — серьга; 2 — кольцо; 3 — остатки стоячего воротничка с бляшками. Катанда I, кург. 6: 4 — наконечник копья Катанда I, кург. 7: 5 — наконечник копья. Катанда I, кург. 8: 6-8 — остатки штанов; 9 — сапог. Берель, кург. 2: 10 — пряжка. Берель, кург. 3: 11 — удила; 12 — меч; 13 — панцирные пластинки.

(открыть Рис. 4 в новом окне)

^   Рис. 5. [ стр. 56 ] Катанда I и Берель, вещи из могил (берельский тип).

Катанда I, кург. 5: 1 — стрела самострела. Берель, кург. 2: 2 — трубочка неизвестного назначения; 3-6 — накладки на три лука; 7 — наконечник стрелы. Берель, кург. 3: 8 — пряжка; 9, 10 — бляшки; 11 — подпружная пряжка; 12 — застёжка; 13 — стрела самострела (1-6, 11, 13 — рог; 7 — железо; 8-10 — медь; 12 — нефрит).

(открыть Рис. 5 в новом окне)

^   Рис. 6. [ стр. 58 ] Катанда II, кург. 1, 1925 г., вещи из могилы (кудыргинский тип).

l — стремя; 2 — удила; 3 — остриё для развязывания узлов (1, 2 — железо; 3 — кость).

(открыть Рис. 6 в новом окне)

^   Рис. 7. [ стр. 62 ] Катанда II, кург. 5, 1954 г., могила и вещи из неё (катандинский тип).

А — план могилы; 1, 2 — поясные бляхи-оправы; 3 — шарнирная пряжка; 4, 5 — серьги; 6 — обломок зеркала; 7 — застёжка из черепка (1-3, 6 — бронза; 4, 5 — латунь; 7 — глина).

(открыть Рис. 7 в новом окне)

^   Рис. 8. [ стр. 63 ] Катанда II, кург. 5, 1954 г., вещи из могилы (катандинский тип).

(открыть Рис. 8 в новом окне)

^   Рис. 9. [ стр. 67 ] Катанда II, кург. 2, 1925 г., вещи из могилы (сросткинский тип).

1 — монета тюргешская (740-742 (?) гг.); 2-4 — пряжки; 5-7 — бляшки; 8 — застежка от пут; 9 — подпружная пряжка; 10 — кольца от сбруи (?); 11 — боевой топор; 12 — топор-тесло; 13 — крюк; 14 — нож; 15 — трубочка неизвестного назначения

(1-7 — медь; 8, 9, 15 — рог; 10-14 — железо).

(открыть Рис. 9 в новом окне)

^   Рис. 10. [ стр. 68 ] Катанда II, большой курган, впускная могила 2, 1954 г., вещи из могилы и насыпи (сросткинский тип).

Катанда II, впускная могила 2, 1954 г.; 1 — удила; 2 — стремя. Катанда II, вещи из насыпи большого кургана; 3, 4 — подпружные пряжки; 5 — височное кольцо

(1-4 — железо; 6 — латунь).

(открыть Рис. 10 в новом окне)

^   Рис. 11. [ стр. 71 ] Сростки I, кург. 2, 1930 г., вещи из могилы (сросткинский тип).

1 — монета (766-780 гг.); 2 — топор-тесло; 3-15 — бусы; 16, 17 — поясные пряжки; 18 — украшение шапки (?); 19-23 — бляхи-оправы для подвесных ремешков; 24-33 — наконечники для поясного ремня и подвесных ремешков; 34-38 — бляшки для украшения пояса; 39 — ромбическая бляха; 40 — бляха с ложной петелькой

(1, 19-26, 29-40 — медь; 2, 3, 5, 7, 8 — железо; 4, 9, 10 — рог; 6 — кость мамонта; 11-14 — черный лигнит; 16 — сердолик; 16-18, 27, 28 — серебро).

(открыть Рис. 11 в новом окне)

^   Рис. 12. [ стр. 74 ] Пазырык, большой кург. 5, впускная могила, вещи из могилы (часовенногорский тип).

1 — обломок бляхи; 2 — пуговица; 3 — наконечник стрелы; 4 — удила; 5-7 — седельные кольца для приторачивания;  8 — остатки пряжки; 9 — стремя (1 — бронза;  2 — латунь; 3-9 — железо).

(открыть Рис. 12 в новом окне)

^   Рис. 13. [ стр. 75 ] Часовенная гора (средний Енисей) и Ильмовая падь (Забайкалье), вещи из могил (часовенногорский тип).

Часовенная гора, могила 1: l — остатки удил. Часовенная гора, могила 2: 2 — стремя; 3 — седельное кольцо; 4 — подпружная пряжка; 5 — крюк; 6 — нож; 7 — молоточек с инкрустациями; 8 — кресало в оправе; 9 — топор-тесло; 10, 11 — наконечники стрел, один со свистункой; 12 — навершие в форме наконечника стрелы; 13 — обломок накладки на лук; 14 — украшение колчана; 15, 16 — бляшки, прикрепленные к ремням; 17 — пояс. Часовенная гора, могила A: 18 — подпружная пряжка. Ильмовая падь, могила 122: 19 — пронизка портупеи; 20 — пояс (1-6, 9-11 — железо; 7 — железо и медь; 8 — железо и дерево; 22, 20, 21 — серебро; 13, 14, 18, 19 — рог; 15, 16 — медь и кожа; 17 — кожа и агальматолит).

(открыть Рис. 13 в новом окне)

^   Рис. 14. [ стр. 77 ] Часовенная гора. Серебряные вещи из могилы 3 (часовенногорский тип).

1, 2 — серьги; 3 — кубок; 4 — ковш.

(открыть Рис. 14 в новом окне)

^   Рис. 15. [ стр. 81 ] Периодизация позднекочевнических удил с кольчатыми псалиями.

Ранее VI в., кошибеевский тип: 1 — Берель кург. 3 (Алтай).

VII-VIII вв., курайский тип: 2 — Уюк, кург. 45 (Тува); 3 — Курай VI, кург. 1 (Алтай).

IX-X вв.: 4 — переходный тип, Кзыл-Ту, кург. 5, 1953 г. (Казахстан); 5 — позднесросткинский тип, Сростки I, кург. 6а, 1925 г. (Алтай).

Позднее X в. часовенногорский тип: 6 — Батени, случайная находка (Минусинская котловина); 7 — Катанда II, большой курган, впускная могила 1865 г. (Алтай).

(открыть Рис. 15 в новом окне)

^   Рис. 16. [ стр. 83 ] Периодизация позднекочевнических удил со стержневыми псалиями.

Ранее VI в. и VI-VII вв., кудыргинский тип: 1 — Кудыргэ, оградка XI; 2 — Кудыргэ, могила 1 (Алтай).

VII-VIII вв.: 3 — катандинский тип, Катанда II, кург. 5, 1954 г. (Алтай); 4— кыргызский тип, Туэкта, кург. 2, 1937 г. (Алтай).

VIII-X вв.; 5 — переходный тип, Катанда II, большой курган, впускная могила 2, 1954 г. (Алтай); 6 — раннесросткинский тип, Сростки I, кург. 11, 1925 г. (Алтай).

Позднее X в., минусинский тип: 7 — Кудыргэ, могила 19 (Алтай); 8 — Минусинская котловина, случайная находка (по Лашло — Laszlo, 1943).

(открыть Рис. 16 в новом окне)

^   Рис. 17. [ стр. 85 ] Периодизация типов седла.

VI-VII вв., 1, 2 — кудыргинский тип: 1 — лука мужского седла, Кудыргэ, могила 9; 2 — лука женского седла, Кудыргэ, могила 13 (Алтай).

VIII-X вв., галиатский тип: 3 — Галиат (Северная Осетия).

Позднее X в. часовенногорский тип: 4 — Кудыргэ, могила 17 (Алтай).

XIX в., сёдла сойотов-тоджинцев (Тува): 5 — конское седло (а — спереди, б — сбоку); 6 — оленье седло (Музей истории народов СССР, колл. № 623-8, 623-20).

(открыть Рис. 17 в новом окне)
