Иволгинский комплекс (городище и могильник) —
памятник хунну в Забайкалье.

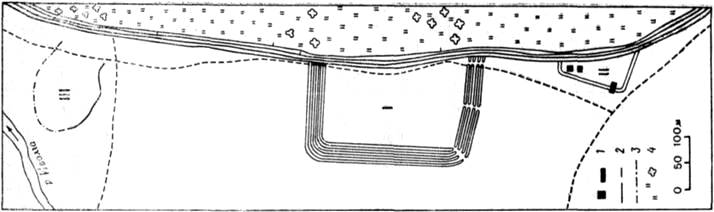

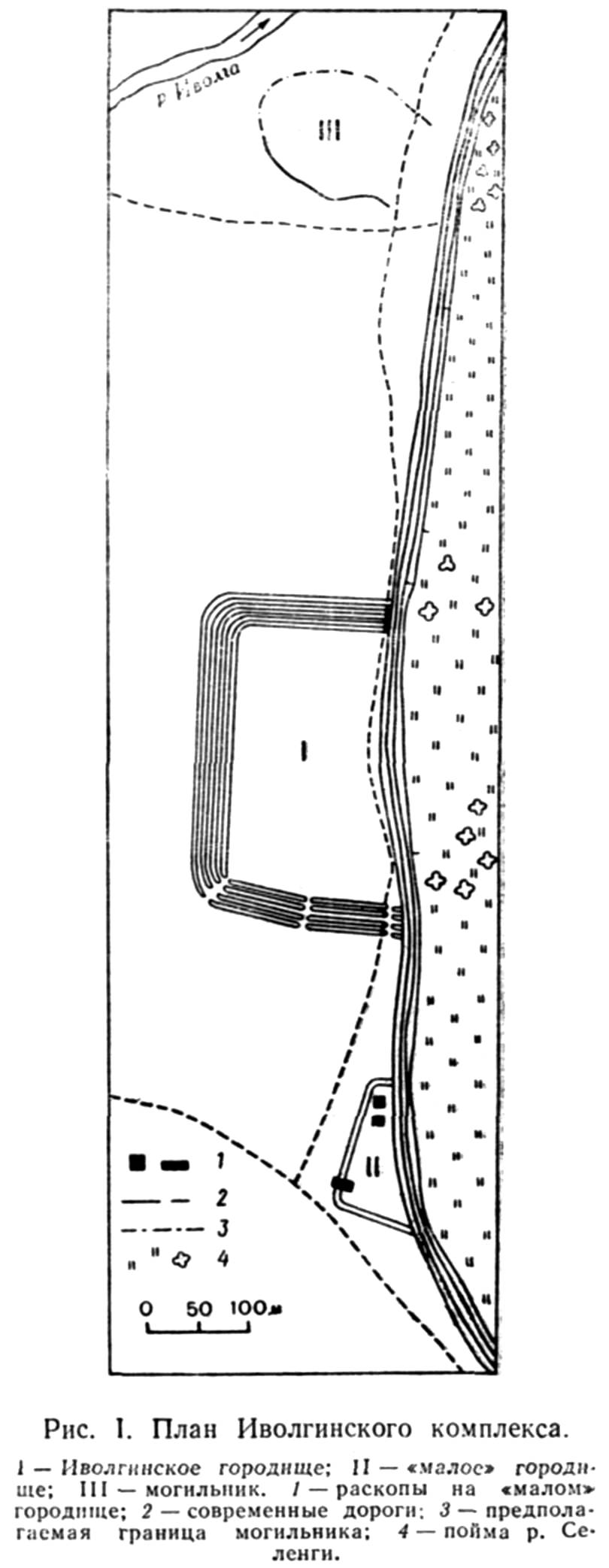

^   Рис. I (с. 92, открыть рис. I в новом окне). План Иволгинского комплекса [в книге расположен вертикально].

I — Иволгинское городище; II — «малое» городище; III — могильник. 1 — раскопы на «малом» городище; 2 — современные дороги; 3 — предполагаемая граница могильника; 4 — пойма р. Селенги.

^   Рис. II. План Иволгинского городища. (вкладка). [готовятся]

^   Рис. III. План раскопа на Иволгинском городище (вкладка). [готовятся]

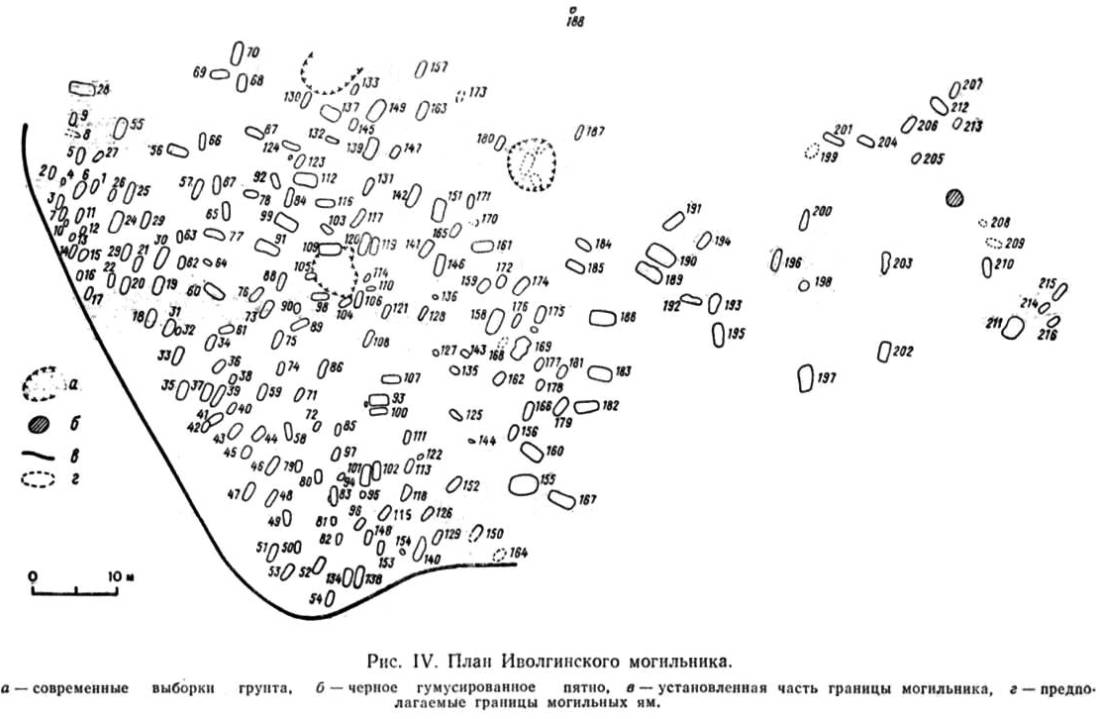

^   Рис. IV (с. 93, открыть рис. IV в новом окне). План Иволгинского могильника.

а — современные выборки грунта, б — черное гумусированное пятно, в — установленная часть границы могильника, г — предполагаемые границы могильных ям.

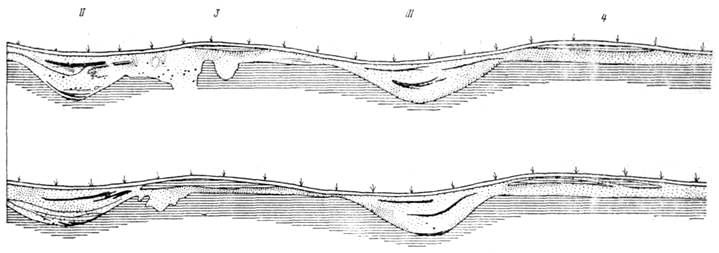

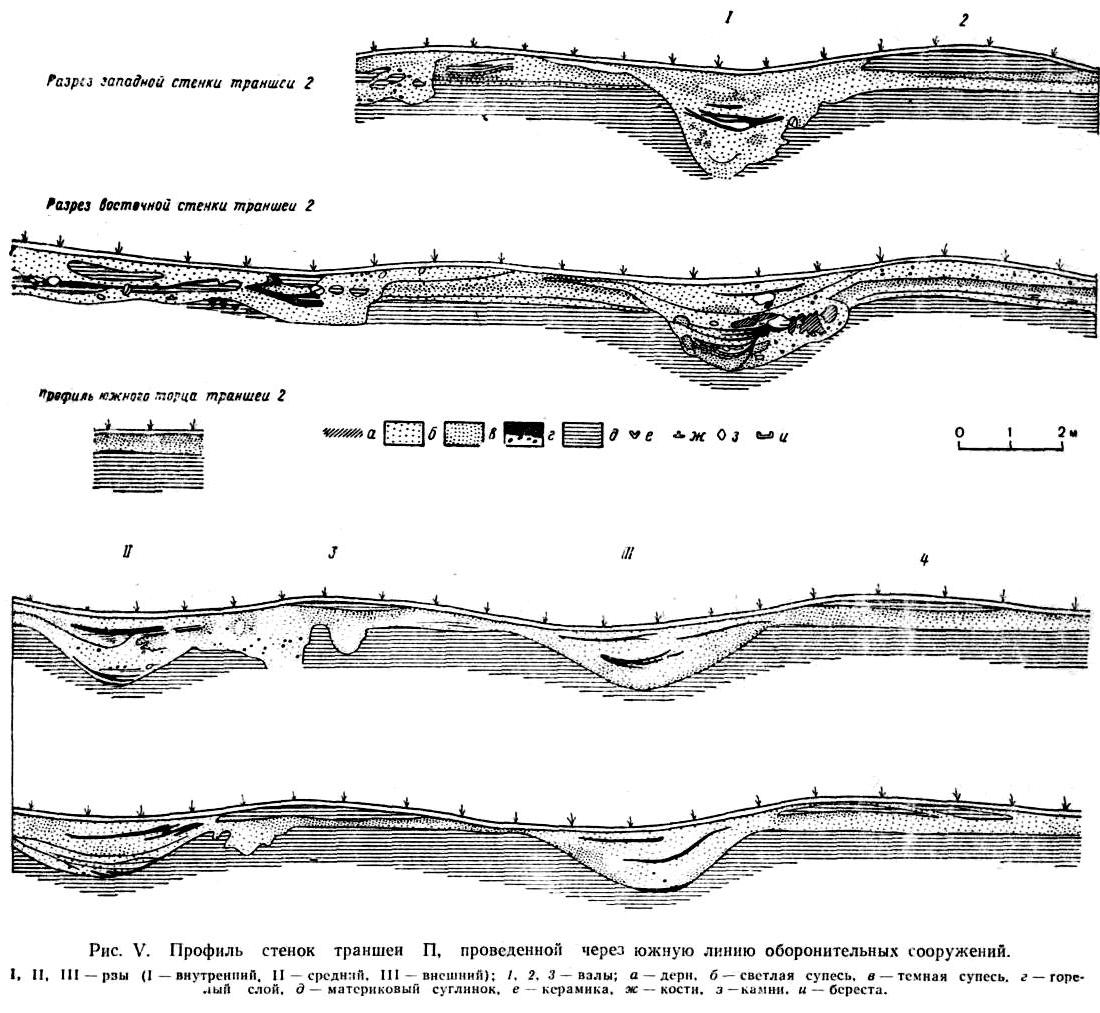

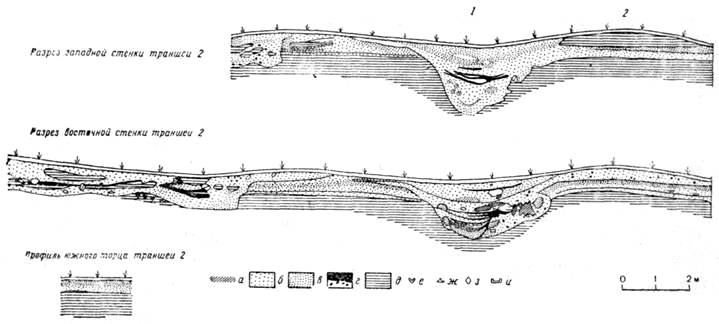

^   Рис. V (с. 94-95, открыть рис. V в новом окне).
Профиль стенок траншеи П, проведенной через южную линию оборонительных сооружений.

I, II, III — рвы (I — внутренний, II — средний, III — внешний); 1, 2. 3 — валы; а — дерн, б — светлая супесь, в — темная супесь, г — горелый слой, д — материковым суглинок, е — керамика, ж — кости, з — камни. и — берёста.

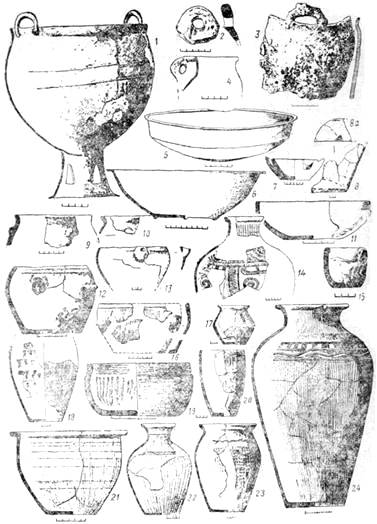

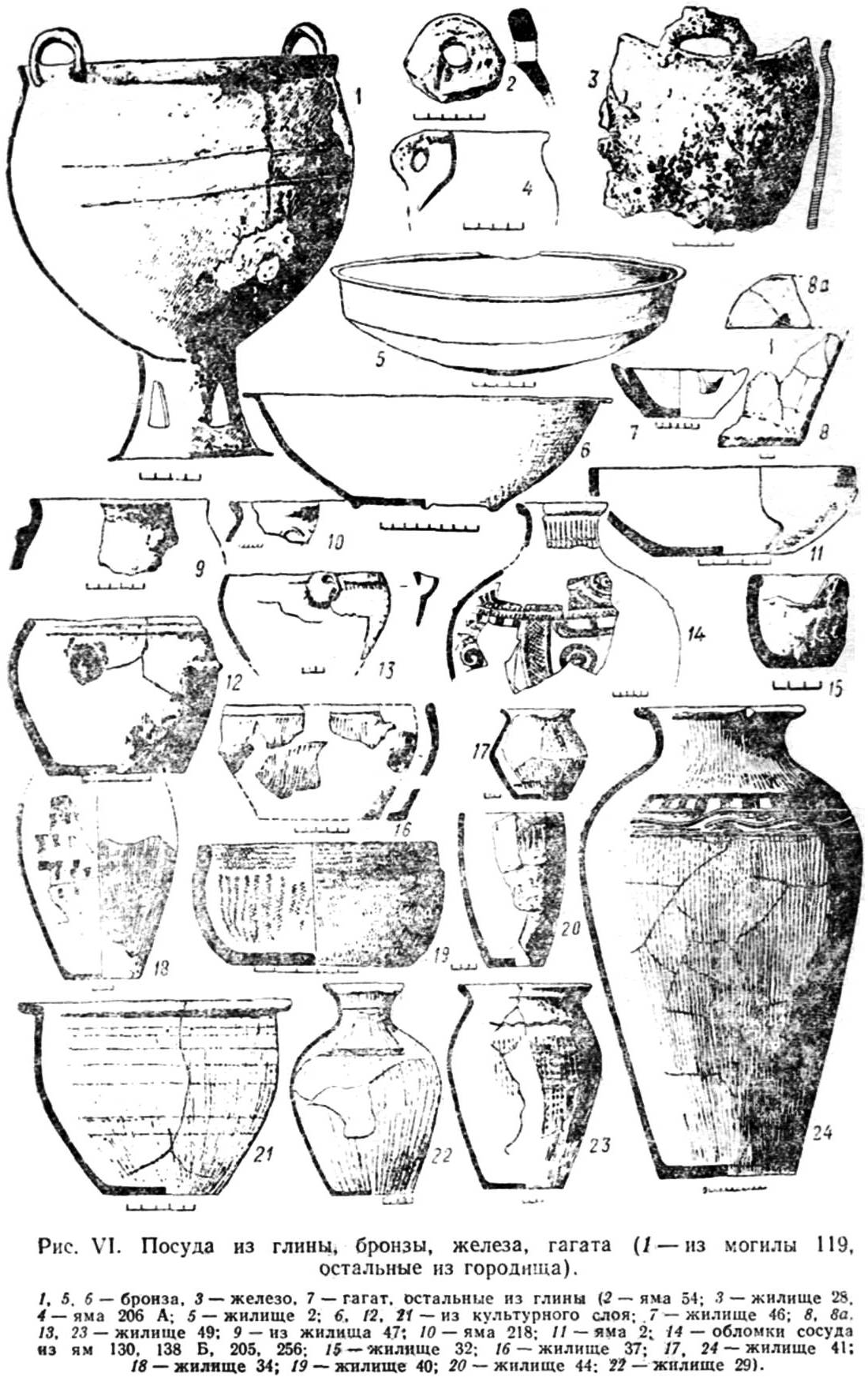

^   Рис. VI (с. 96, открыть рис. VI в новом окне). Посуда из глины, бронзы, железа, гагата (1 — из могилы 119, остальные из городища).

1, 5, 6 — бронза, 3 — железо, 7 — гагат, остальные из глины (2 — яма 54; 3 — жилище 28, 4 — яма 206 А; 5 — жилище 2; 6, 12, 21 — из культурного слоя; 7 — жилище 46; 8, 8а, 13, 23 — жилище 49; 9 — из жилища 47; 10 — яма 218; 11 — яма 2; 14 — обломки сосуда из ям 130, 138 Б, 205, 256; 15 — жилище 32; 16 — жилище 37; 17, 24 — жилище 41; 18 — жилище 34; 19 — жилище 40; 20 — жилище 44; 22 — жилище 29).

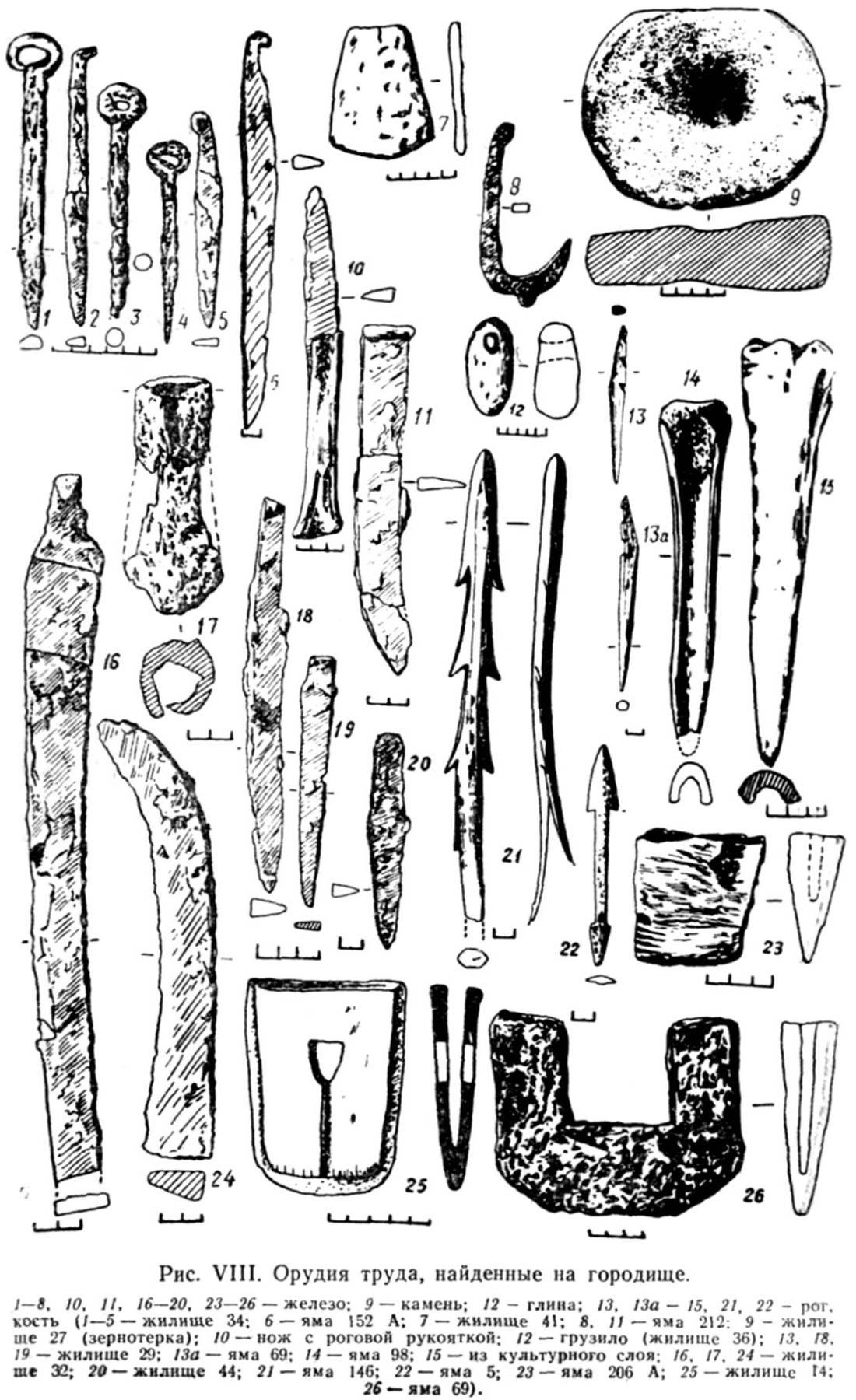

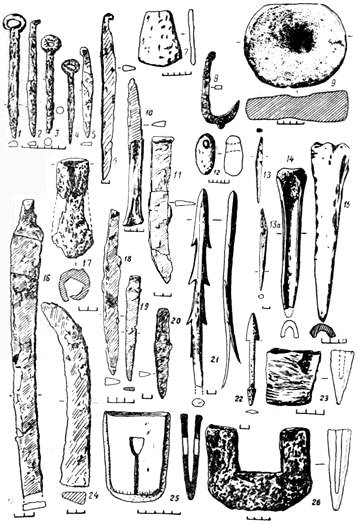

^   Рис. VIII (с. 99, открыть рис. VIII в новом окне). Орудия труда, найденные на городище.

1-8, 10, 11, 16-20, 23-26 — железо; 9 — камень; 12 — глина; 13, 13а, 15, 21, 22 — рог, кость (1-5 — жилище 34; 6 — яма 152 А; 7 — жилище 41; 8, 11 — яма 212: 9 — жилище 27 (зернотёрка); 10 — нож с роговой рукояткой; 12 — грузило (жилище 36); 13, 18, 19 — жилище 29; 13a — яма 69; 14 — яма 98; 15 — из культурного слоя; 16, 17, 24 — жилище 32; 20 — жилище 44; 21 — яма 146; 22 — яма 5; 23 — яма 206 А; 25 — жилище 14; 26 — яма 69).

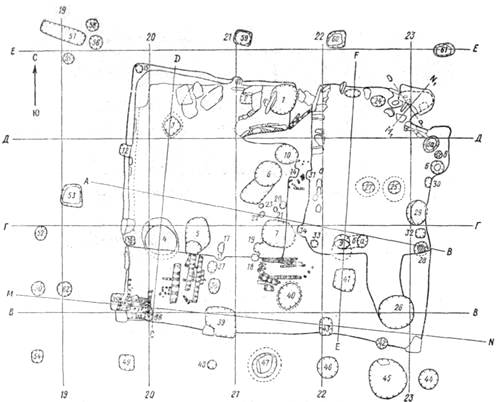

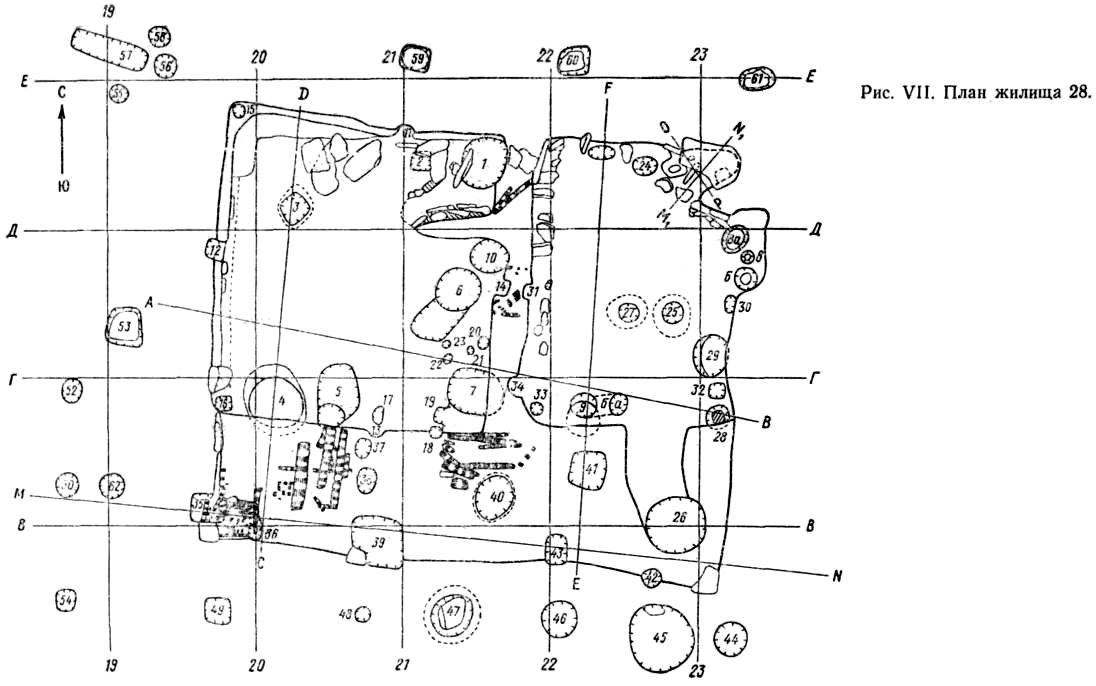

^   Рис. VII (с. 97, открыть рис. VII, с. 97 в новом окне). План жилища 28.

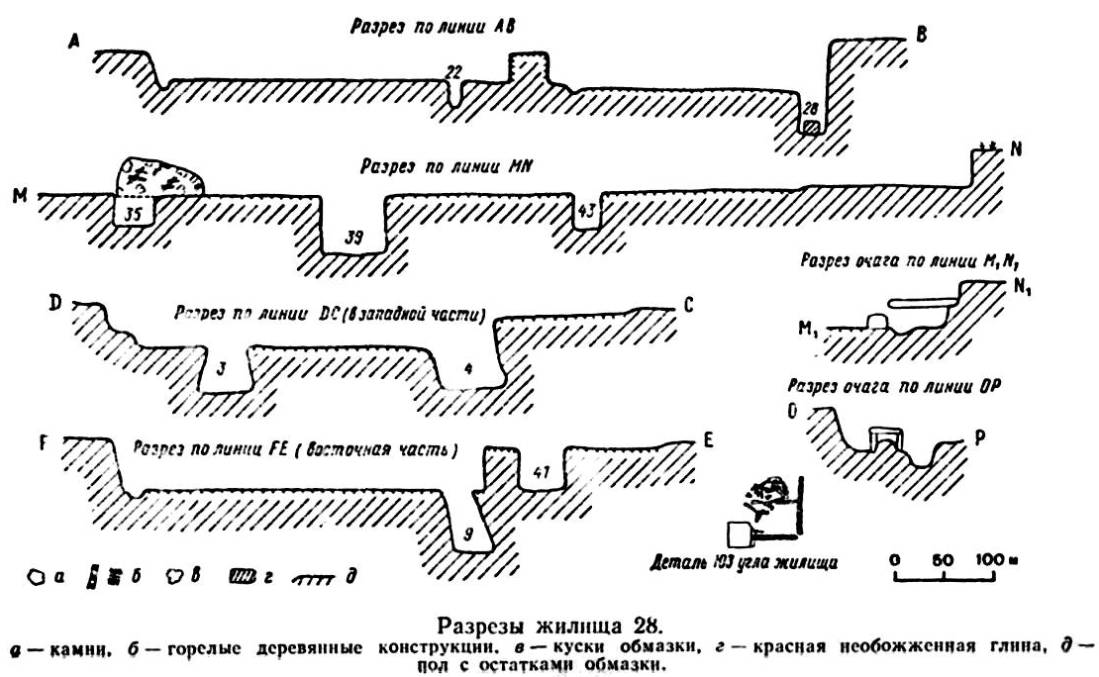

^   Рис. VII (продолжение, с. 98, открыть рис. VII, с. 98 в новом окне). Разрезы жилища 28. а — камни, б — горелые деревянные конструкции, в — куски обмазки, г — красная необожжённая глина, д — пол с остатками обмазки.

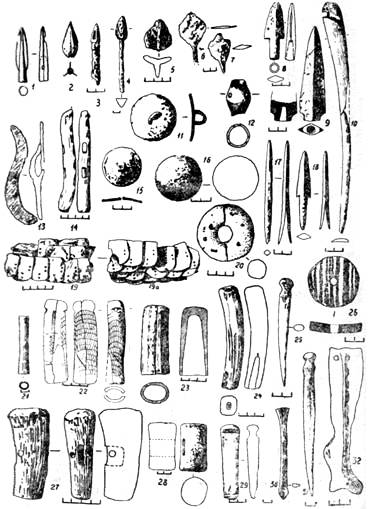

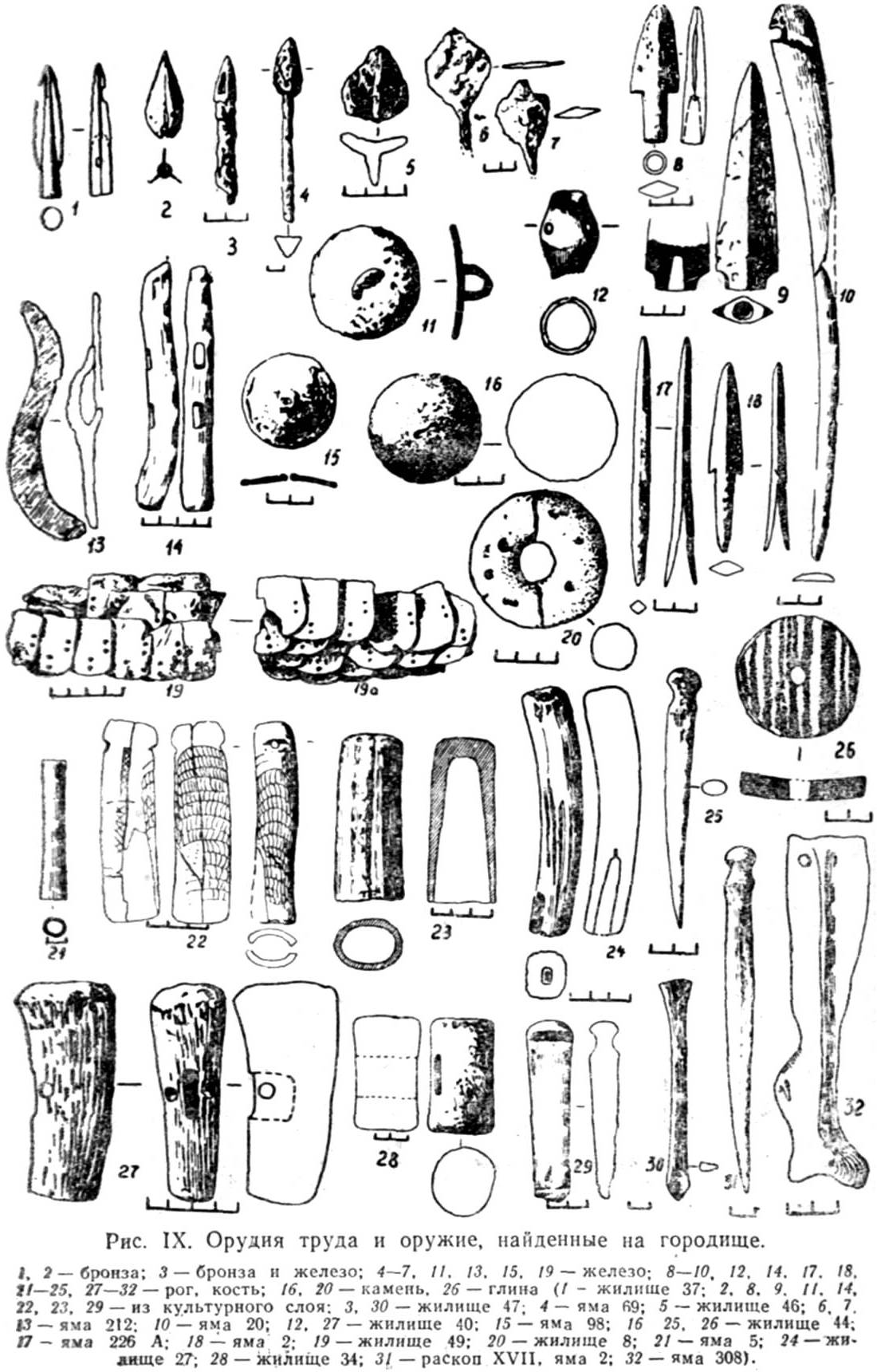

^   Рис. IX (с. 100, открыть рис. в новом окне). Орудия труда и оружие, найденные на городище.

1, 2 — бронза; 3 — бронза и железо; 4-7, 11, 13. 15. 19 — железо; 8-10, 12, 14, 17. 18. 11-25, 27-32 — рог, кость; 16, 20 — камень, 26 — глина (1 — жилище 37; 2, 8, 9, 11, 14, 12, 23, 29 — из культурного слоя; 3, 30 — жилище 47; 4 — яма 69; 5 — жилище 46; 6, 7, 13 — яма 212; 10 — яма 20; 12, 27 — жилище 40; 15 — яма 98; 16, 25, 26 — жилище 44; 17 — яма 226 А; 18 — яма 2; 19 — жилище 49; 20 — жилище 8; 21 — яма 5; 24 — жилище 27; 28 — жилище 34; 31 — раскоп XVII, яма 2; 32 — яма 308).

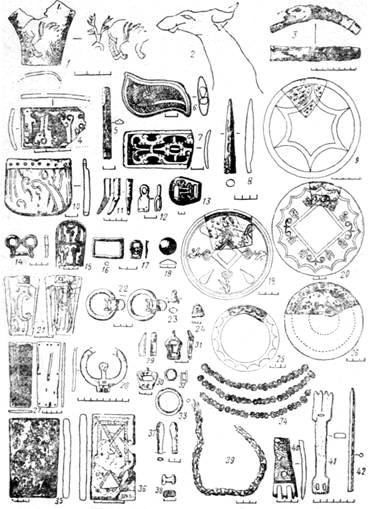

^   Рис. X (с. 101, открыть рис. в новом окне). Пряжки, украшения, зеркала, найденные на городище.

1, 3-8, 10, 11, 21, 27-31, 38-42 — рог, кость; 2 — увеличенный рисунок, процарапанный на гагатовой пластине; 9, 12-20, 22-26, 32, 33, 37 — бронза; 34 — сердолик (1, 29, 30, 31, 35 — жилище 36; 2 — яма 322; 3 — яма 100; 4 — жилище 47; 5 — яма 219; 6 — яма 205 А, 7 — раскоп 26, яма 7; 8 — яма 57 А; 9 — жилище 49; 10 — яма 217; 11, 24 — яма 16; 12 — жилище 46 А; 13 — яма 20; 14 — жилище 46; 15 — жилище 28; 16, 17, 31, 36, 37, 41, 42 — из культурного слоя; 18, 19 — яма 57 А; 20, 39 — жилище 41; 21 — жилище 29; 22 — яма 90 А; 23 — яма 90 Б; 25 — яма 10; 26 — жилище 37; 27 — жилище 34; 28 — яма 180; 32, 33 — яма 212; 38 — жилище 26; 40 — жилище 27).

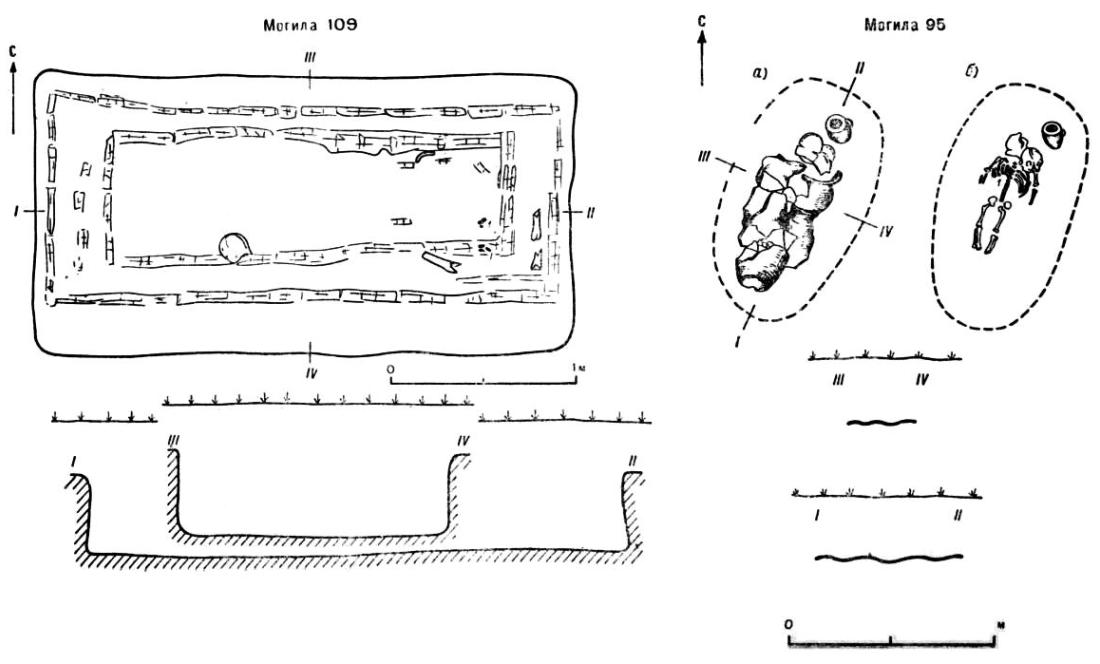

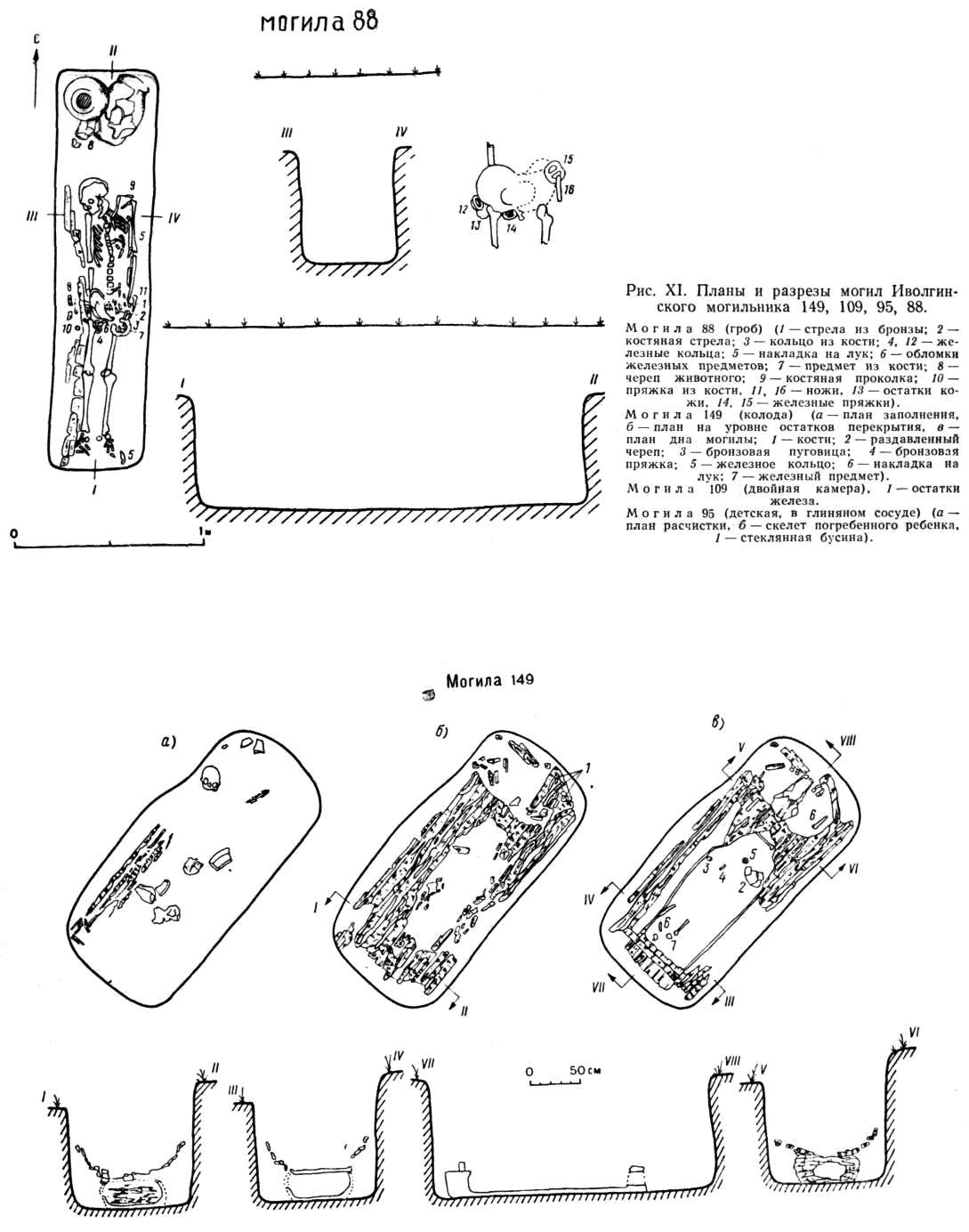

^   Рис. XI. Планы и разрезы могил Иволгинского могильника 149 (с. 103), 109 (с. 104), 95 (с. 104), 88 (с. 102).

Могила 88 (гроб) (1 — стрела из бронзы; 2 — костяная стрела; 3 — кольцо из кости; 4, 12 — железные кольца; 5 — накладка на лук; 6 — обломки железных предметов; 7 — предмет из кости; 8 — череп животного; 9 — костяная проколка; 10 — пряжка из кости; 11, 16 — ножи, 13 — остатки кожи, 14, 15 — железные пряжки).

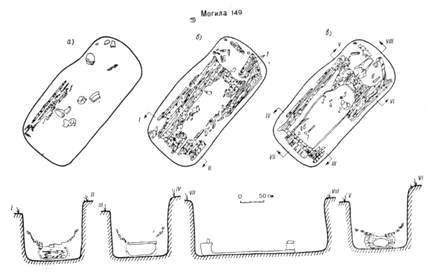

Могила 149 (колода) (а — план заполнения, б — план на уровне остатков перекрытия, в — план дна могилы; 1 — кости; 2 — раздавленный череп; 3 — бронзовая пуговица; 4 — бронзовая пряжка; 5 — железное кольцо; 6 — накладка на лук; 7 — железный предмет).

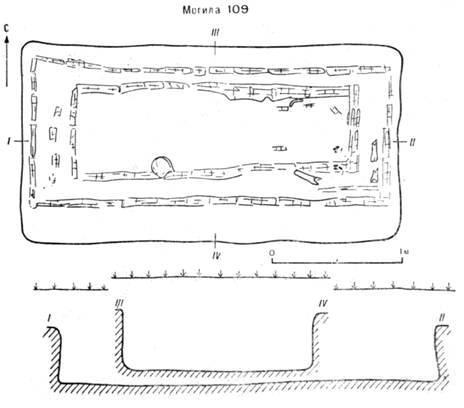

Могила 109 (двойная камера), 1 — остатки железа.

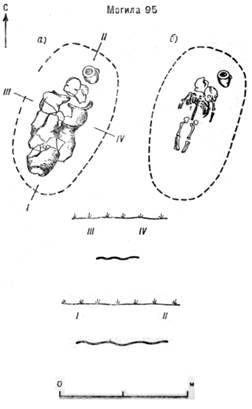

Могила 95 (детская, в глиняном сосуде) (а — план расчистки, б — скелет погребённого ребёнка, 1 — стеклянная бусина).

(открыть рис. XI, с. 102-103, мог. 88, 149 в новом окне, открыть рис. XI, с. 104, мог. 109, 95 в новом окне)

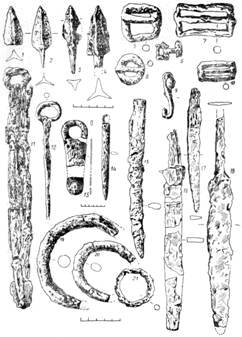

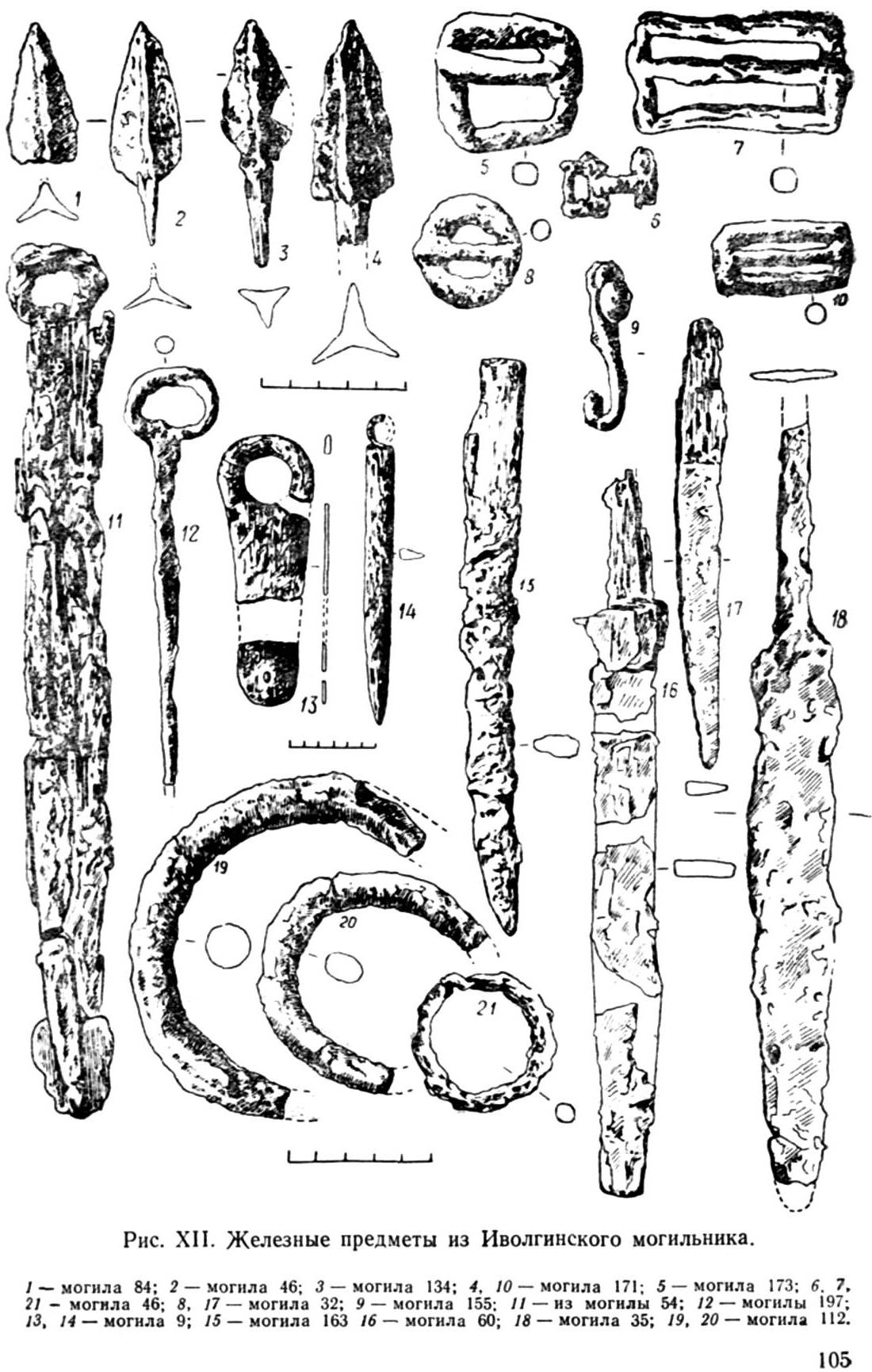

^   Рис. XII (с. 105, открыть рис. XII в новом окне). Железные предметы из Иволгинского могильника.

1 — могила 84; 2 — могила 46; 3 — могила 134; 4, 10 — могила 171; 5 — могила 173; 6, 7, 21 — могила 46; 8, 17 — могила 32; 9 — могила 155; 11  — из могилы 54; 12 — могилы 197; 13, 14 — могила 9; 15 — могила 163; 16 — могила 60; 18 — могила 35; 19, 20 — могила 112.

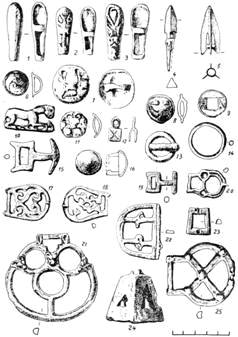

^   Рис. XIII (с. 106, открыть рис. XIII в новом окне). Бронзовые предметы из Иволгинского могильника.

1-3 — могила 185; 4 — могила 88; 5 — могила 108; 7 — могила 100; 6, 8, 19 — могила 46; 9 — могила 34; 10 — подъемный материал; 11 — могила 138; 12 — могила 38; 13 — могила 141; 14 — могила 32; 15, 16, 25 — могила 48; 17 — могила 62; 18 — могила 109; 20 — могила 173; 21 — могила 120; 22 — могила 160; 23 — могила 54; 24 — могила 148.

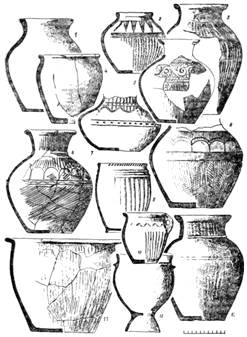

^   Рис. XIV (с. 106, открыть рис. XIV в новом окне). Глиняная посуда из Иволгинского могильника.

1 — могила 194; 2 — могила 119; 3, 9 — могила 138; 4 — могила 32; 5 — могила 179; 6 — могила 46; 7 — могила 184; 8 — могила 210; 10 — могила 95; 11 — могила 52; 12, 13 — могила 139.

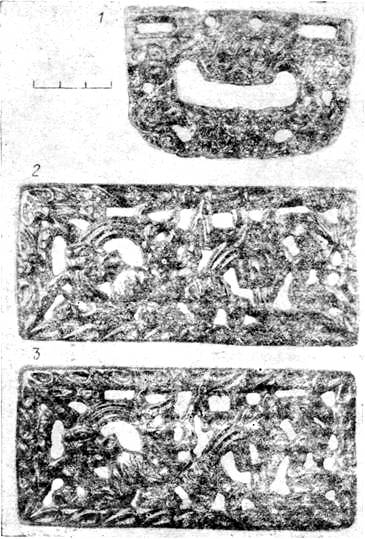

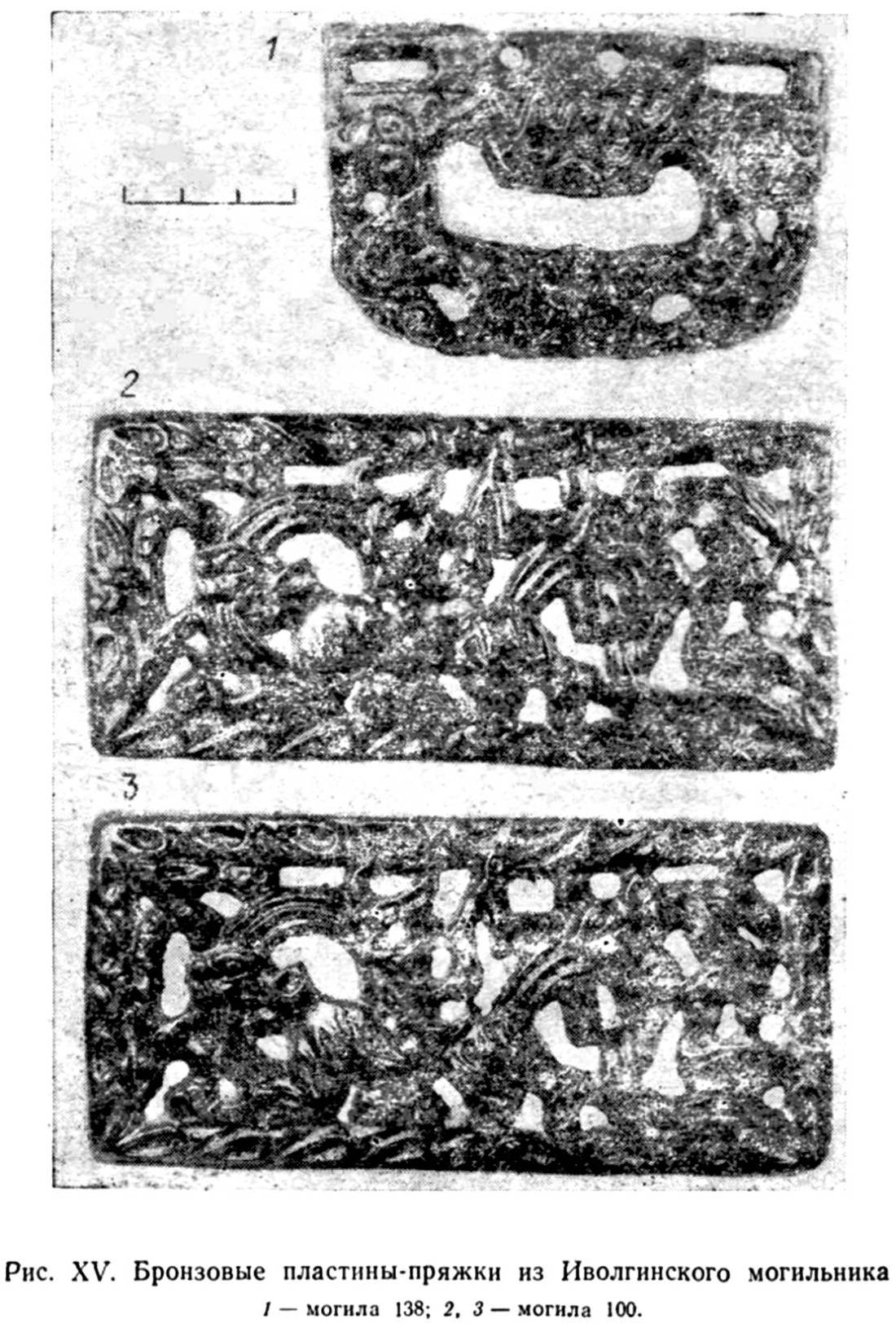

^   Рис. XV (с. 108, открыть рис. XV в новом окне). Бронзовые пластины-пряжки из Иволгинского могильника

1 — могила 138; 2, 3 — могила 100.

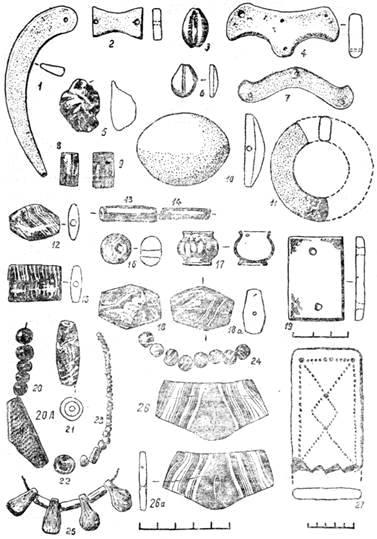

^   Рис. XVI (с. 109, открыть рис. XVI в новом окне). Украшения из Иволгинского могильника.

1, 2, 4, 6, 10, 11 — глинистый известняк; 3 — раковина каури; 5 — бирюза; 7 — халцедон; 8, 9, 21 — флюорит; 12, 15, 17, 20 А — серпентин; 13, 14, 16 — гагат; 18, 18а, 26, 26а — агат; 19, 27 — глинистый сланец; 20, 22 — сердолик; 23 — стекло; 24 — инкрустированное стекло; 25 — кость (1, 5, 10, 12, 15, 16, 21 — могила 100; 2 — могила 138; 3 — могила 138); 4 — могила 208; 6 — могила 34; 7, 11, 13, 14 — могила 24; 8, 9 — могила 62; 17 — могила 30; 18 — могила 25; 19 — могила 158; 20 — могила 65; 22, 23 — могила 184; 24 — могила 183; 25 — могила 30; 26 — могила 142; 27 — могила 139).
